Outils de tuyauterie

Tuyauteries+Process > Outils de tuyauterie

Le groupe de fonctions Outils de tuyauterie contient des fonctions de modification et de contrôle des tuyauteries.

	Modifier classe de tuyau et/ou diamètre nominal de tous les éléments Cette fonction permet de redéfinir automatiquement une tuyauterie existante et sur laquelle des éléments reposent déjà avec une classe de tuyau et/ou un diamètre nominal modifiés. D'autres fonctions sont disponibles sous dans le sous-menu Tuyauterie : Diviser la tuyauterie Fusionner les tuyauteries Modifier le tracé de façon dynamique Éditeur d'inclinaison Calculer la transition Modifier les coudes Ajouter/Supprimer les jeux de soudures Échanger les robinetteries : dans une tuyauterie seulement Échanger les robinetteries : dans toutes les tuyauteries
	Attribuer classe de tuyau et diamètre nominal Vous pouvez ici corriger l'attribution de la classe de tuyau et/ou du diamètre nominal définis lors de la création d'une tuyauterie. D'autres fonctions sont disponibles sous dans le sous-menu Propriétés de tuyauterie : Modifier l'écoulement Vérifier l'écoulement Modifier la couleur Modifier la strate Modifier le nom Déterminer le volume Insérer un procédé d'isolation Supprimer le procédé d'isolation Visualiser les paramètres du procédé d'isolation Afficher tous les procédés d'isolation Masquer tous les procédés d'isolation
	Test de collision D'autres fonctions sont disponibles sous dans le sous-menu Vérifier : Fermer les interstices Vérifier les numéros ID des tuyauteries Structure d'élément (Tuyauterie active) Couples de diamètres nominaux (Tuyauterie active) Longueurs de tuyau (Tuyauterie active) Diamètres nominaux d'élément (Toutes les tuyauteries) Structure d'élément (Toutes les tuyauteries) Couples de diamètres nominaux (Toutes les tuyauteries) Longueurs de tuyau (Toutes les tuyauteries)
	Déplacer la tuyauterie Cette fonction vous permet de déplacer une tuyauterie complète. Cela signifie que vous pouvez modifier à la fois la position et l'orientation de l'élément concerné, c'est-à-dire ici la tuyauterie.
	Copier la tuyauterie Cette fonction permet de copier une tuyauterie dans la scène actuelle.
	Supprimer la tuyauterie Cette fonction permet de supprimer complètement les tuyauteries de la scène.



Pour la plupart des fonctions, HiCAD demande d'abord de sélectionner une tuyauterie. Ceci est indiqué dans la ligne de la barre d'instruction par le message Sélectionner la tuyauterie.

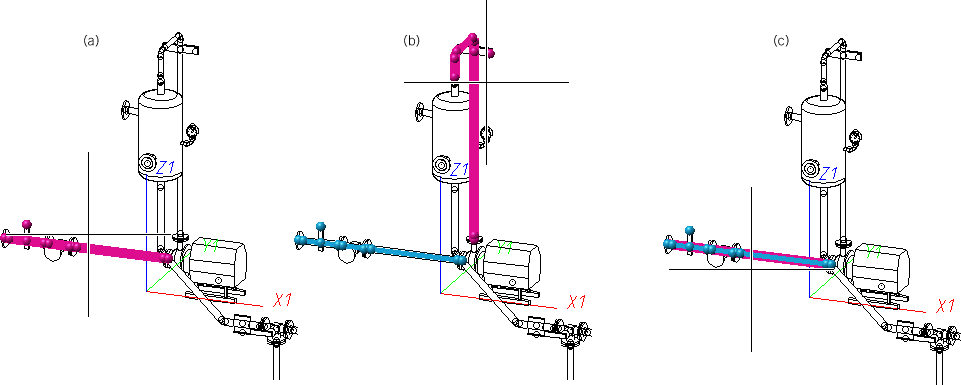

Si vous déplacez ensuite le curseur sur une tuyauterie, celle-ci est mise en évidence en couleur (Couleur de marquage 1), y compris les points dénommés (a). En appuyant sur le bouton gauche de la souris, cette tuyauterie est sélectionnée.

a b c

Si une tuyauterie était déjà active auparavant, par exemple parce qu'elle était utilisée par une autre fonction, la tuyauterie active est également marquée en couleur (Couleur de marquage 3) pendant le processus de sélection (b). On pourrait la sélectionner directement, comme toute autre tuyauterie (c).



Un clic droit de la souris permet d'accéder à un menu contextuel qui permet de sélectionner directement la tuyauterie active ou d'annuler la fonction.

Fonctions de Tuyauteries+Process • Créer la tuyauterie (T+P) • Sélection d'une tuyauterie (T+P)
