Supprimer la tuyauterie
Cette fonction permet de supprimer complètement les tuyauteries de la scène.
Vous pouvez sélectionner le type d'identification de la tuyauterie par le clic droit de la souris ou activer directement la tuyauterie avec le curseur et le bouton gauche de la souris.
Il convient de distinguer les cas suivants lors de la suppression de tuyauteries :
- La tuyauterie identifiée n'est pas référencée. Dans ce cas, tous les éléments de la tuyauterie sélectionnée sont supprimés sans demande de confirmation.
- La tuyauterie identifiée est référencée. Il existe alors une fiche d'élément dans HELiOS et, le cas échéant, une fiche de documentation des éléments. Dans ce cas, HiCAD affiche le message suivant :
Des données de fiche d'article et/ou des documents liés ont été trouvés. Les supprimer également ?
Sélectionner OUI pour supprimer les liens.
S'il existe des isométries pour la tuyauterie, elles sont liées à la fiche d'article. De tels documents et d'autres liens sont reconnus au cours de la procédure de suppression, mais ne sont pas automatiquement supprimés. Si nécessaire, une liste de ces liens peut être affichée.
Des documents liés ont été trouvés. Ils ne sont pas automatiquement supprimés. Une liste peut cependant être affichée, permettant une suppression facile. Afficher la liste ?
Sélectionner OUI pour afficher la liste et supprimer les liens de votre choix.

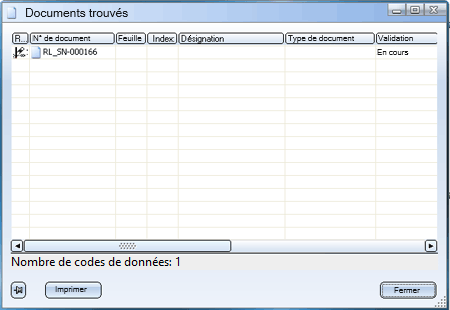

La fenêtre de dialogue HELiOS s'affiche et répertorie les documents liés. Dans cette fenêtre de dialogue, les informations sur la fiche de document peuvent être ouvertes en double-cliquant sur les documents. Il est également possible de sélectionner des documents (par exemple en cliquant et tapant Maj sur le clavier) et de les supprimer en appuyant sur la touche "Suppr".
Autres moyens d'exécuter la fonction :
- utiliser la fonction Supprimer de l'onglet Scène.
- via le menu contextuel pour les éléments de tuyauterie : cliquer avec le bouton droit de la souris sur un élément de tuyauterie et sélectionner la fonction Modifier > Supprimer la tuyauterie.
