Modifier les coudes
Cet éditeur permet de modifier des coudes dans une scène de Tuyauteries+Process. Vous pouvez modifier les coudes d'un tuyau coudé, insérer des coudes à segment et effectuer des coupes d'onglet. L'éditeur suppose une méthode de travail avec des lignes directrices et peut également modifier des lignes directrices non encore munies d'élément.
Pour modifier un coude, sélectionnez les deux arêtes impliquées dans le coude. La condition préalable est que les deux arêtes se trouvent sur une ligne directrice commune. Vous pouvez également sélectionner les arêtes en marquant une arête ou un angle de l'arc. Cette sélection correspond à la sélection des deux arêtes adjacentes.
Il est possible de sélectionner plusieurs arcs avant d'appliquer les modifications. Vous pouvez également supprimer une sélection en cliquant sur l'icône
.

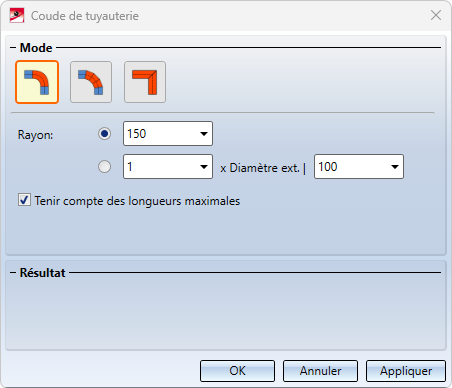

Dans les trois modes, la case Tenir compte des longueurs maximales est disponible. Si elle est cochée, la longueur maximale définie dans les Paramètres de Tuyauteries+Process sera prise en compte.

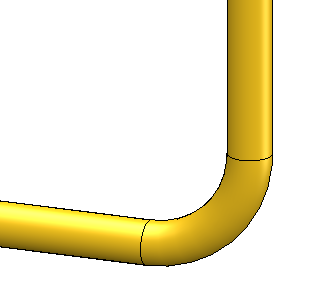

Transition par coudage

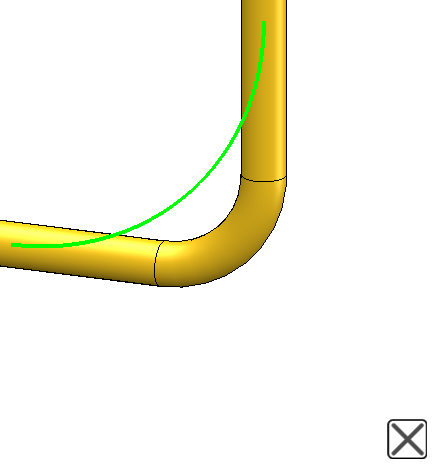

Dans ce mode, le rayon de courbure d'un arc peut être saisi de deux manières :
- La première option indique une valeur fixe.
- Dans la seconde option, le rayon est un multiple du diamètre extérieur du tuyau concerné.

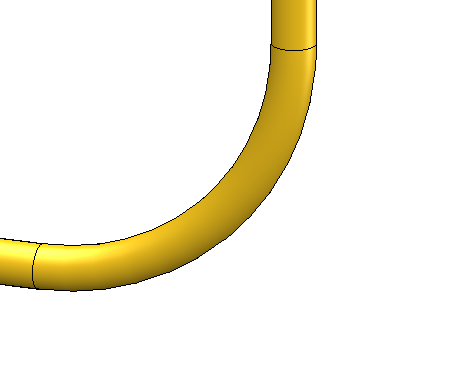

Si aucun diamètre extérieur univoque ne peut être déterminé, l'éditeur revient à la deuxième valeur spécifiée.
|
|
|
Transition par segments

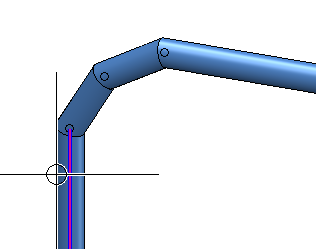

Comme pour la transition par coudage, vous pouvez spécifier le rayon du coude à segments par une valeur fixe ou par un multiple du diamètre extérieur. Vous devez également spécifier le nombre de segments d'arc.

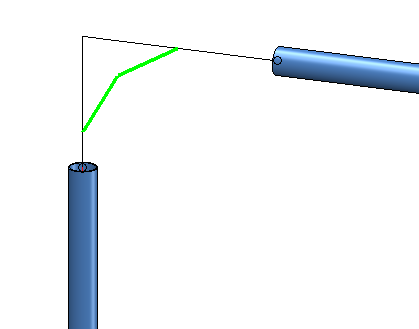

Lors de l'insertion de coudes à segments, HiCAD essaie d'équiper la ligne directrice automatiquement avec des segments. Pour ce faire, les deux arêtes adjacentes sont parcourues à la recherche de tuyaux appropriés. Si des tuyaux identiques sont trouvés sur les deux arêtes, elles sont prolongées d'un tuyau et par un coude à segments de même type que le tuyau et des coupes d'onglet y sont opérées.
|
|
|

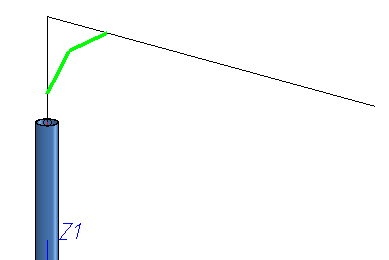

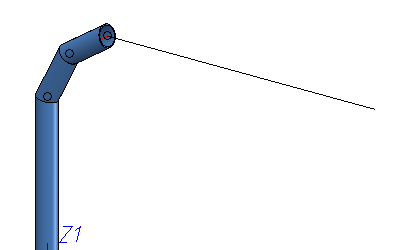

Si un "candidat" se trouve sur une seule arête, le coude à segments est également affecté à cette arête.
|
|
|

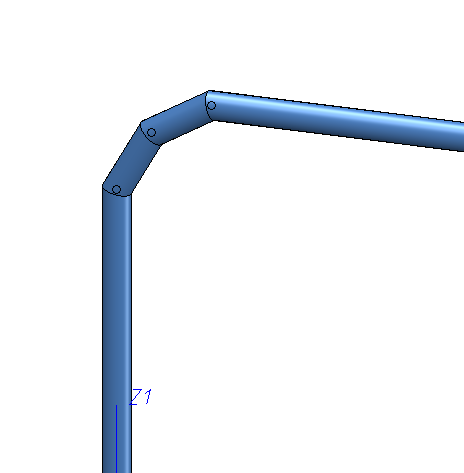

Une transition déjà existante peut être modifiée en sélectionnant les arêtes adjacentes.
|
|
|
|
Si plus d'un tuyau est inséré lors de l'insertion d'un coude à segments, les tuyaux insérés sont rassemblés sous un ensemble de Segments.
La transition par un coude à segments est prise en charge. En outre, l'utilisation de jeux de soudure est possible.
Transition par coupe d'onglet
La transition par coupe d'onglet correspond à la transition par coudes à segments avec 0 segment. Cela permet de couper des tuyaux droits qui se rencontrent de manière ajustée avec une coupe d'onglet.
|
|
|
