Vérifier les associations de diamètres nominaux non autorisés
Les fonctions sous Vérifier permettent de vérifier la tuyauterie active et - en une seule étape - également toutes les tuyauteries, par ex. en ce qui concerne les associations de diamètres nominaux non autorisés ou la structure d'élément.
|
Tuyauteries actives |
Toutes les tuyauteries |
||
|---|---|---|---|
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
|
|
La vérification des diamètres nominaux, des longueurs de tuyau et de la structure d'élément peut également être effectuée automatiquement lors du chargement ou de l'enregistrement des planifications d'implantation. Cela peut être paramétré dans le Gestionnaire de Configuration sous Tuyauteries+Process > Checks.
Vérifier la structure d'élément
La structure d'élément d'une tuyauterie dans les Tuyauteries+Process 3D est soumise à certaines règles qui doivent être respectées pour que les fonctions de modification puissent se dérouler sans erreur.
Cette fonction permet de vérifier la structure d'une tuyauterie individuellement ou de toutes les tuyauteries. La vérification peut également être effectué automatiquement après le chargement ou avant l'enregistrement d'une Planification d'implantation.
- Vérifier la tuyauterie active
Si une erreur est détectée dans la structure, un message correspondant est émis. Pour certains types d'erreurs, un protocole d'erreur peut être affiché.
- Vérifier toutes les tuyauteries
Si une erreur de structure a été trouvée, le protocole d'erreurs s'affiche. Par un double-clic sur une ligne du journal d'erreurs, l'élément concerné est mis en évidence sur la scène et dans l'ICN (vous pouvez également sélectionner la ligne de la liste d'erreurs par un clic gauche, puis cliquer sur Afficher).
La liste d'erreurs affichée est également stockée dans le fichier \hicad\temp\PipelineStructErr.txt. Celui-ci contient en plus des valeurs numériques permettant à HiCAD d'identifier les éléments concernés.
Vérifier les associations de diamètres nominaux non autorisés
Cette fonction permet de vérifier si des jonctions d'éléments de différents diamètres nominaux ont été raccordés les uns aux autres. Si de telles associations de diamètres nominaux non autorisés sont trouvés, les éléments concernés sont signalés sur la scène.
Cette fonction est disponible aussi bien pour les tuyauteries individuelles
que pour toutes les tuyauteries de la scène actuelle
.
La signalisation reste apparente jusqu'à ce que la fonction Redessiner
soit exécutée. Si aucune association de diamètres nominaux non autorisés n'a été trouvée, un message correspondant s'affiche.
Tant que la vérification est en cours, le message Vérifier l'association de diamètres nominaux (T + P) est s'affiché dans la barre d'état HiCAD. Ceci est également valable pour la vérification automatique lors de l'ouverture et de l'enregistrement de scènes de Tuyauteries+Process.

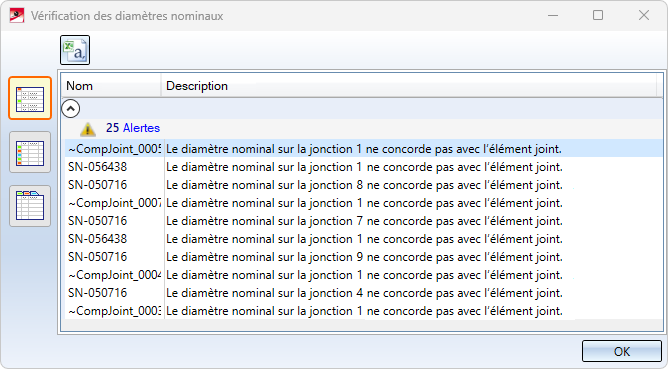

Si des erreurs sont trouvées, une liste des éléments dont les jonctions présentent des diamètres nominaux différents s'affiche, par exemple :
Vérifier les longueurs de tuyau
Lors de l'insertion d'une pièce de tuyau droit sur la scène, il est noté en interne si cet élément de tuyau n'existe que dans des longueurs fixes prédéfinies ou s'il peut être découpé à volonté. Si c'est le cas, la longueur maximale autorisée est également notée. Certaines actions sur la scène (p. ex. Déplacer les points) permettent de modifier les longueurs des éléments de tuyauterie sur la scène.
La fonction Vérifier les longueurs de tuyau permet de déterminer la distance entre le point de jonction 1 et le point de jonction 2 pour tous les éléments de tuyau d'une même tuyauterie
ou pour toutes les tuyauteries de la scène actuelle
et de la comparer à la longueur indiquée. Si les longueurs ne sont pas identiques, le système distingue deux cas :
- L'élément de tuyau peut être utilisé dans la nouvelle longueur : dans ce cas, la longueur indiquée est mise à la nouvelle valeur.
- L'élément de tuyau ne doit pas être utilisé dans la nouvelle longueur : la pièce de tuyau est marqué sur la scène.
Par ailleurs, des messages correspondants aux cas sont émis.
Vérifier si les diamètres nominaux d'élément sont autorisés
Cette fonction permet de vérifier si les diamètres nominaux des éléments appartenant à la tuyauterie sélectionnée correspondent au diamètre nominal attribué à la tuyauterie. Les éléments dont le diamètre nominal est différent sont signalés sur la scène. Cette signalisation reste apparente jusqu'à ce que la fonction Redessiner soit exécutée.
Si aucun diamètre nominal n'est attribué à la tuyauterie, la vérification n'a pas lieu et un message correspondant s'affiche.
