Diviser la tuyauterie
Cette fonction permet de décomposer une tuyauterie en deux ou plusieurs tuyauteries.
- Sélectionner la tuyauterie.
- Déterminez les points de division de votre choix.
- Terminez la sélection des points de division avec le bouton central de la souris. La division est effectuée.

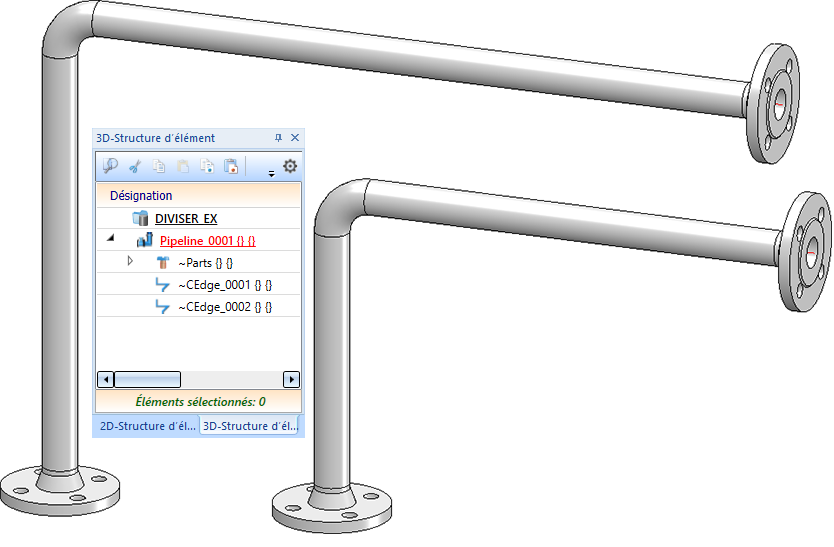

Il peut parfois arriver qu'une seule tuyauterie ait été construite par erreur alors qu'elle devrait être composée de plusieurs tuyauteries. Cela signifie que la tuyauterie est constituée de plusieurs composants connexes. L'illustration suivante montre un tel exemple.

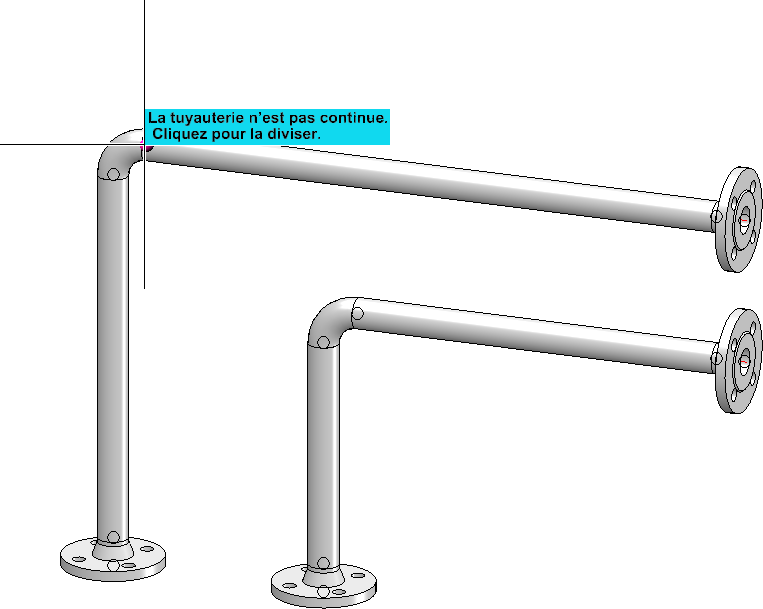

Si vous déplacez le curseur sur une telle tuyauterie, un message correspondant s'affiche au niveau du curseur.

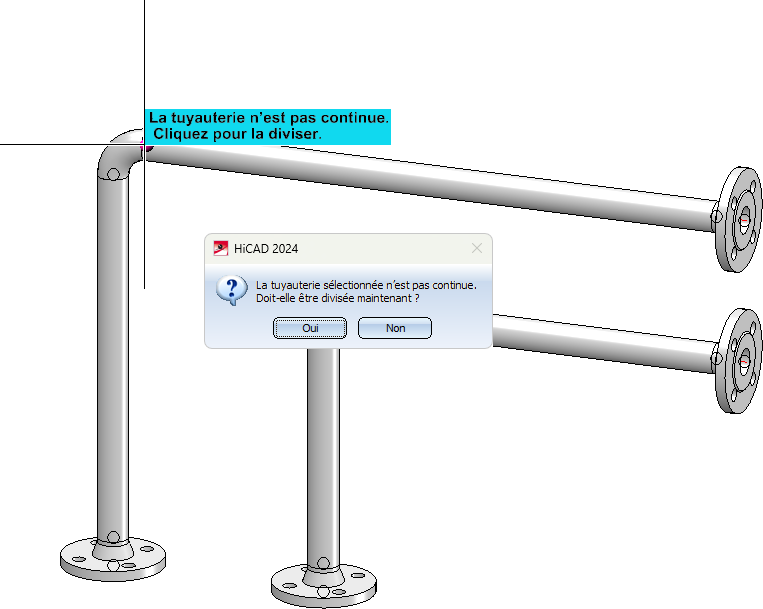

Si la tuyauterie doit être divisée, il suffit de cliquer sur la tuyauterie avec le bouton gauche de la souris et de répondre par Oui à la question qui suit.

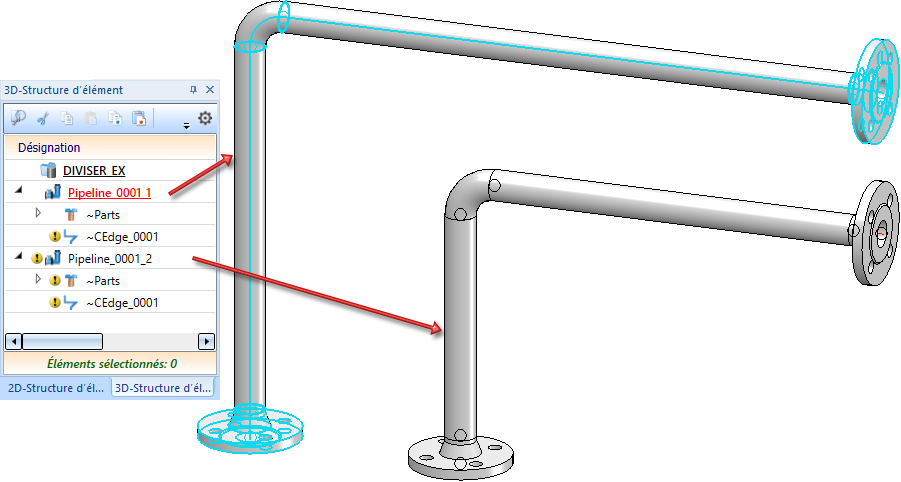

Chaque composant associé devient alors une tuyauterie distincte.
À savoir :
- Cette fonction est également réalisable lorsque seuls des corps pleins sont insérés.
- Une division de la tuyauterie est également possible en cas d'éléments "mixtes" (en partie avec, en partie sans corps symbolique).

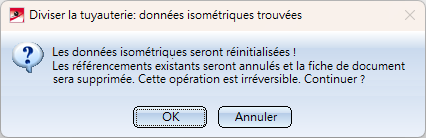

- Les données isométriques existantes enregistrées sur la tuyauterie sont reconnues et, le cas échéant, un message d'avertissement est affiché à l'utilisateur.
- Les références à la tuyauterie sont automatiquement annulées après l'avertissement et les fiches HELiOS correspondantes sont supprimées.
