Fusionner les tuyauteries
Cette fonction permet de regrouper plusieurs tuyauteries en une seule.
Après avoir cliqué sur l'icône de la fonction, sélectionnez d'abord les tuyauteries qui doivent être regroupées.
Si vous déplacez le curseur sur les tuyauteries, la tuyauterie la plus proche est marquée en couleur (couleur système Marquage 1) et peut être sélectionnée par un clic avec le bouton gauche de la souris. Les tuyauteries sélectionnées et leurs points de jonction sont marqués en couleur (couleur du système Marquage 3). Les tuyauteries déjà sélectionnées peuvent être désélectionnées à nouveau par un clic de souris. Pour appliquer la sélection mise en évidence, appuyez sur la molette de la souris.
Il faut ensuite définir la tuyauterie cible. Les éléments et les lignes directrices de toutes les tuyauteries sélectionnées seront ajoutés à cette tuyauterie cible. La tuyauterie cible peut être n'importe quelle autre tuyauterie, mais aussi l'une des tuyauteries déjà sélectionnées.
Tant que la tuyauterie cible n'a pas été déterminée, il est possible d'interrompre la fonction à tout moment en appuyant sur ESC - soit au moyen du clavier, soit via le menu contextuel (accessible par un clic droit).
En revanche, la sélection de la tuyauterie cible met fin à la fonction. Tous les éléments et lignes directrices des tuyauteries sélectionnées appartiennent maintenant à la tuyauterie cible. Les tuyauteries d'origine - à l'exception de la tuyauterie cible - sont supprimées, car elles ne contiennent plus d'éléments.
Un petit exemple

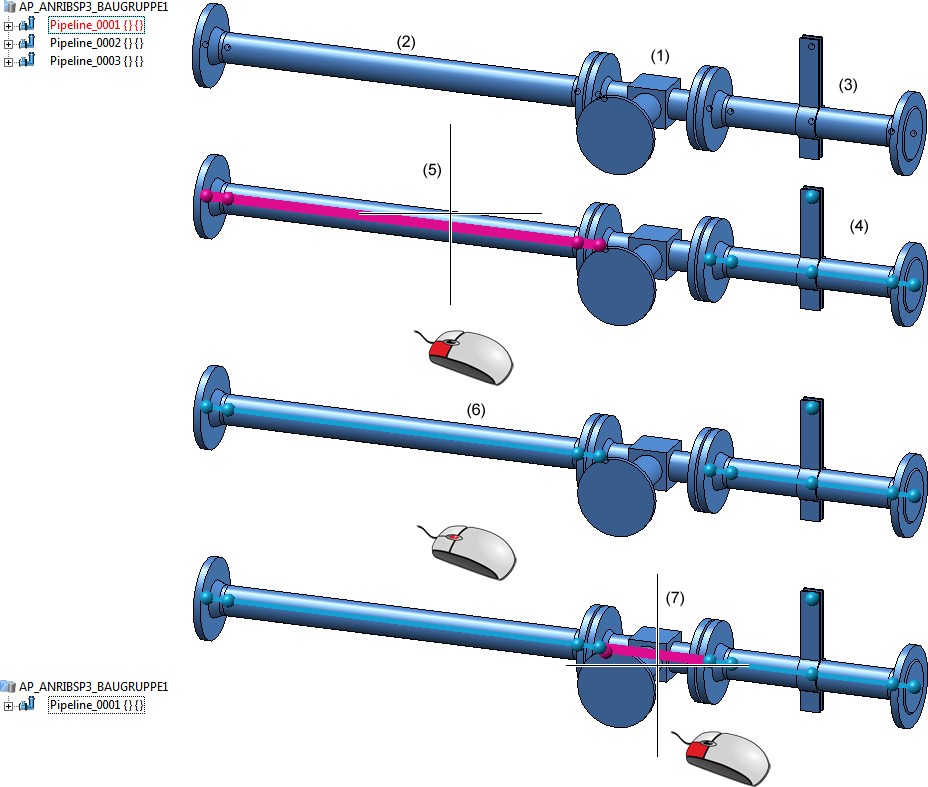

L'illustration contient trois tuyauteries (1) à (3) qui se rejoignent au niveau des jonctions par brides. Les tuyauteries (2) et (3) doivent être fusionnées avec (1) pour former une seule et même tuyauterie.
La tuyauterie de droite (4) est déjà sélectionnée, la tuyauterie de gauche (5) se trouve sous le curseur. Si l'on clique maintenant sur la molette de la souris, les deux tuyauteries sont sélectionnées (6). La molette de la souris permet de mettre fin à la sélection d'autres tuyauteries. HiCAD demande alors la sélection de la tuyauterie cible. Si celle-ci est sélectionnée avec le bouton gauche de la souris (7), les tuyauteries sélectionnées sont alors regroupées en une.
