Vérification de collision d'une tuyauterie avec le reste de la scène
Cette fonction vérifie si une tuyauterie entre en collision avec d'autres objets de la scène. Elle ne vérifie pas si des éléments de la tuyauterie entrent en collision les uns avec les autres.
Si une tuyauterie est active lors de l'exécution de la fonction, la vérification des collisions est effectuée pour cette tuyauterie. Dans le cas contraire, HiCAD demande de sélectionner la tuyauterie à vérifier.
Si des collisions sont détectées lors du contrôle, un message correspondant est émis et HiCAD génère des éléments de collision qui se trouvent ensuite dans l'ICN sous l'élément Groupe de collisions Nom. Nom est le nom de la tuyauterie vérifiée.
Un petit exemple :

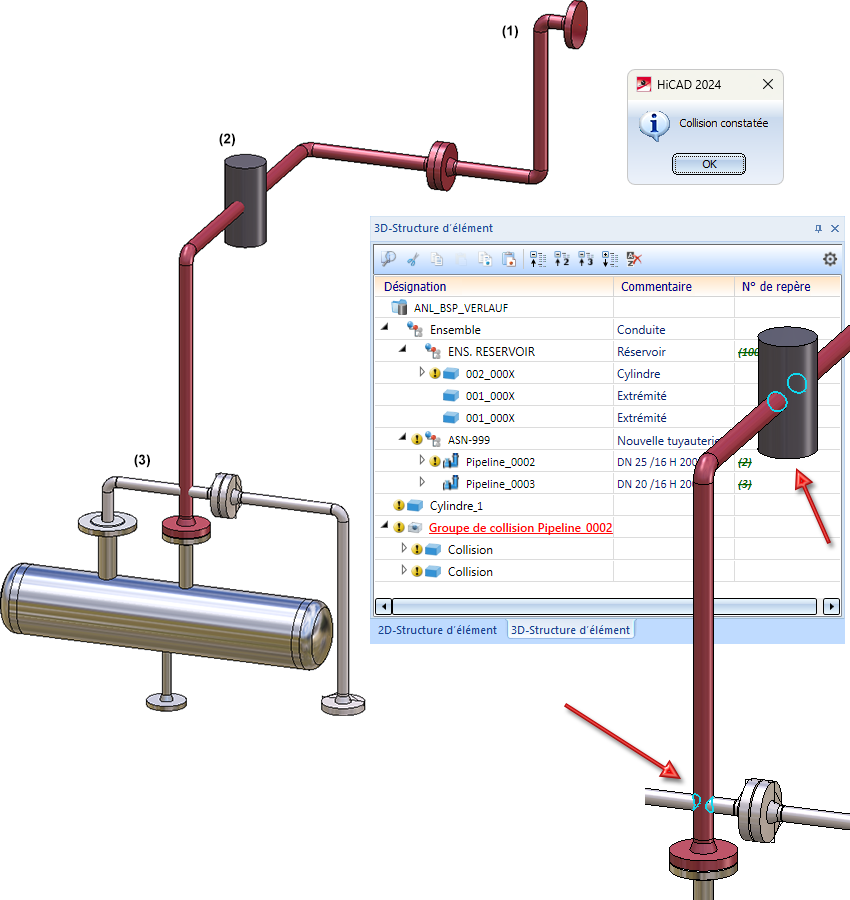

Dans l'illustration suivante, la tuyauterie (1) entre en collision avec le cylindre (2) et la tuyauterie (3). Si la vérification des collisions est effectuée ici, le groupe de collisions contient alors deux éléments de collision.
, vous accédez au sous-menu Vérifier :
