Modification dynamique du tracé

Tuyauteries+Process > Outils de tuyauterie > Modifier > Modifier le tracé

Cette fonction permet de modifier le tracé d'une tuyauterie déjà équipée d'éléments. Toutes les segments d'une tuyauterie dont la longueur est modifiable sont prises en compte. Il s'agit essentiellement des tuyaux droits, des segments droits de tuyaux courbes et des lignes directrices. Les lignes directrices et les éléments sont donc traités de manière uniforme. Aucun élément n'est supprimé.

Sélection du point initial
Après avoir cliqué sur l'icône de la fonction, le mode Sélectionner le point initial est activé par défaut et HiCAD vous demande dans la barre d'instruction de définir le point à déplacer.

Deux options sont disponibles pour déterminer le point initial :

Sélection de point de Tuyauteries+Process et
Sélection de point standard

Sélection de point de Tuyauteries+Process

Lorsque vous déplacez le curseur sur les tuyauteries de la scène, tous les points autorisés de chaque tuyauterie sont mis en évidence en couleur (couleur spéciale Marquage 3). Sélectionnez ensuite le point de votre choix. Dans la scène, ce point est maintenant marqué en couleur (couleur spéciale Marquage 2) :

Si vous validez maintenant ce point en appuyant sur le bouton gauche de la souris (BGS), HiCAD vous demande de sélectionner le point cible de la modification du tracé.

Sélection de point standard

Si cette option est activée, vous pouvez sélectionner n'importe quel point comme point initial. Lorsque vous déplacez dans ce mode le curseur sur la tuyauterie, les points trouvés sont mis en évidence en couleur spéciale Marquage 1. Afin de définir clairement les segments à modifier, la modification du tracé doit tout de même se référer à un point de jonction de Tuyauteries+Process. C'est pourquoi HiCAD propose automatiquement un point de jonction avec les Tuyauteries+Process à proximité du point sélectionné et l'affichage de l'indication BMS.

Si vous souhaitez appliquer ce point comme point initial, il vous suffit de cliquer avec le bouton gauche de la souris.
Si vous ne souhaitez pas utiliser le point proposé, il vous suffit de sélectionner un autre point de jonction de Tuyauteries+Process avec le bouton gauche de la souris.

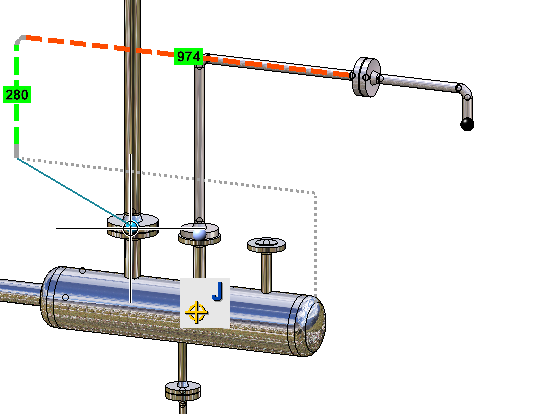

Pendant la modification du tracé, une ligne auxiliaire est alors tracée entre le point que vous avez choisi et le point de jonction de Tuyauteries+Process déterminé automatiquement ou sélectionné manuellement. Cette ligne auxiliaire est représentée en rouge (couleur spéciale Axe X) si le point sélectionné ne peut pas atteindre le point cible.

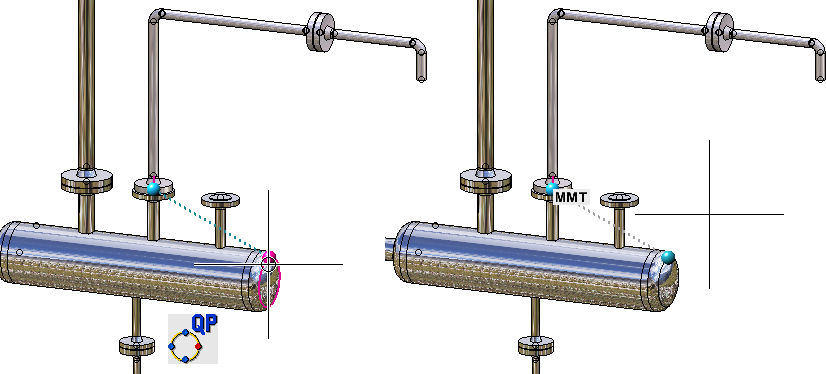

Vous trouverez ici d'autres exemples possibles de détermination des points de départ.

La direction de jonction

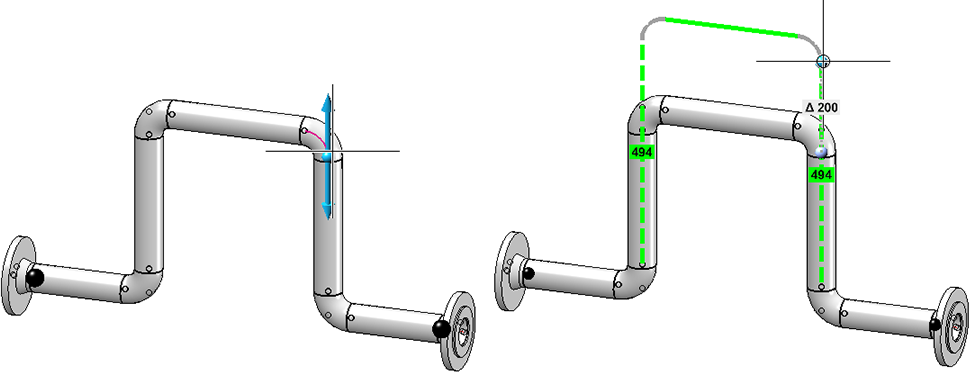

Pendant la sélection du point initial, la direction de la jonction est clairement affiché sous forme de flèche pour chaque point. Cela signifie qu'après avoir choisi le point initial, vous ne pouvez modifier le tracé de la tuyauterie que dans la direction indiquée.

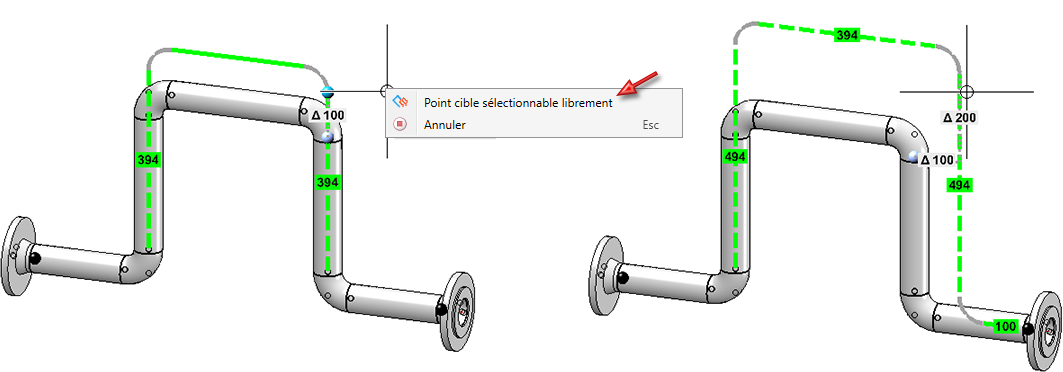

Si vous souhaitez désactiver cette restriction, appuyez sur le bouton droit de la souris après avoir sélectionné le point initial et choisissez Point cible sélectionnable librement dans le menu contextuel qui s'affiche. Vous pouvez maintenant choisir librement la direction.

Si vous souhaitez réactiver la restriction, sélectionnez dans le menu contextuel Sélection du point cible restreinte.

HiCAD garde en mémoire le dernier mode de direction sélectionné - même après avoir fermé HiCAD. Cela signifie que lors du redémarrage du programme, le dernier mode sélectionné est toujours actif.

Sélection du point cible

Lorsque HiCAD demande de déterminer le point cible, l'affichage de la tuyauterie change. Et plus précisément, une représentation de lignes se superpose à celle-ci pour représenter le tracé de la tuyauterie. Les lignes sont représentées dans différentes couleurs :

gris (couleur spéciale Marquage 4)
Les segments de couleur grise ont une étendue invariable.
vert (couleur spéciale Axe y)
Les segments de couleur verte peuvent être étendus et comprimés.
orange (couleur spéciale Marquage 5)
Si une longueur maximale est indiquée pour les tuyaux droits dans les Paramètres de Tuyauteries+Process, les segments qui ont déjà atteint la longueur maximale sont représentées dans cette couleur.

Les segments de ligne qui ont déjà atteint la longueur maximale ne peuvent être modifiées que si la case Respecter la longueur maximale est décochée dans la fenêtre des Paramètres.

Outre la représentation de la ligne, des points supplémentaires sont marqués en couleur. Le point clair (couleur spéciale Marquage 2) est le point à déplacer que vous avez choisi. Les points foncés sont ce que l'on appelle des Points fixe. Ce sont les points dont la position dans l'espace est immuable. Après avoir choisi le point à déplacer, HiCAD propose automatiquement au moins un point fixe. La rubrique Points fixe explique comment modifier ce point et comment en ajouter.

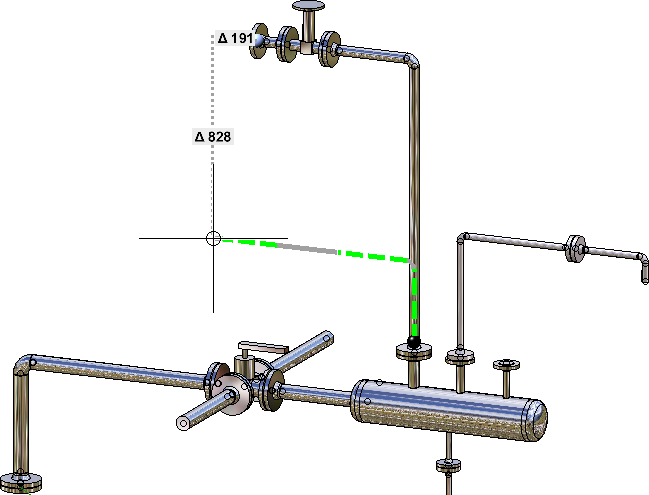

Lorsque vous êtes d'accord avec la position actuelle du curseur, appuyez sur la molette de la souris (BMS). La modification du tracé est effectuée.

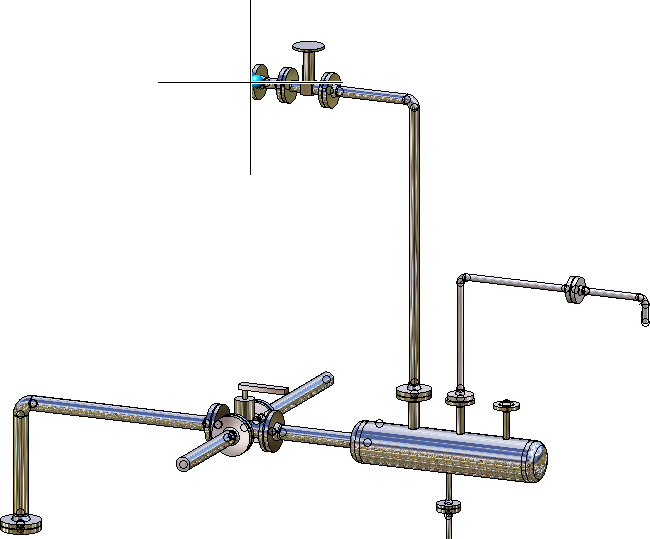

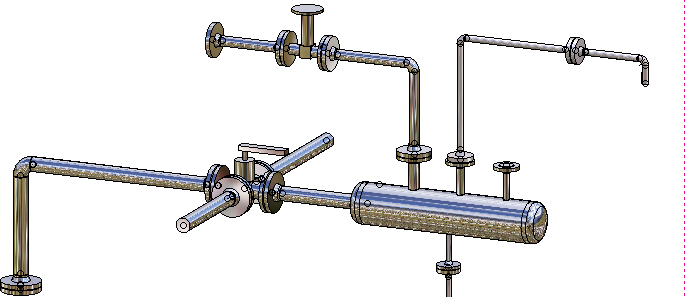

Dans l'exemple ci-dessus, la fonction a été terminée par un clic sur la molette, un point dans l'espace ayant été choisi comme point cible de la modification du tracé. Concrètement, on a choisi le point qui se rapproche le plus du rayon visuel passant par la position du curseur, avec les modifications les plus minimes du tracé de la tuyauterie. En règle générale, on voudra toutefois choisir comme point cible un point déjà existant dans la scène, par exemple le point de jonction d'une autre tuyauterie ou le manchon d'un réservoir. Lire à ce sujet les informations sous Sélection du point cible.

Texte d'information sur les transitions de tuyauterie

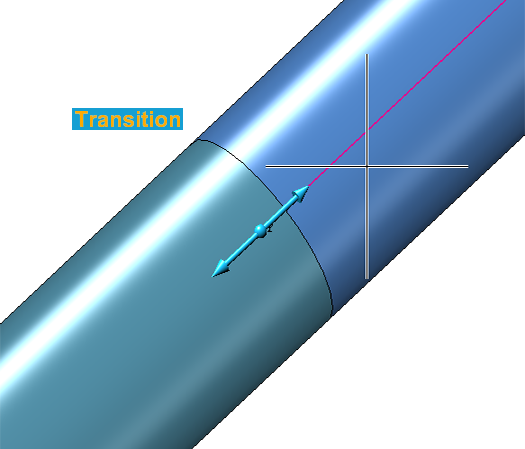

Lorsque vous déplacez le curseur sur une transition de tuyauterie, une remarque correspondante s'affiche. C'est le cas lorsque deux tuyauteries se rencontrent.

Le texte d'avertissement est toujours placé à la transition des tuyaux, au niveau de leur diamètre extérieur. Ceci est indépendant de la façon dont la vue est faite pivoter.

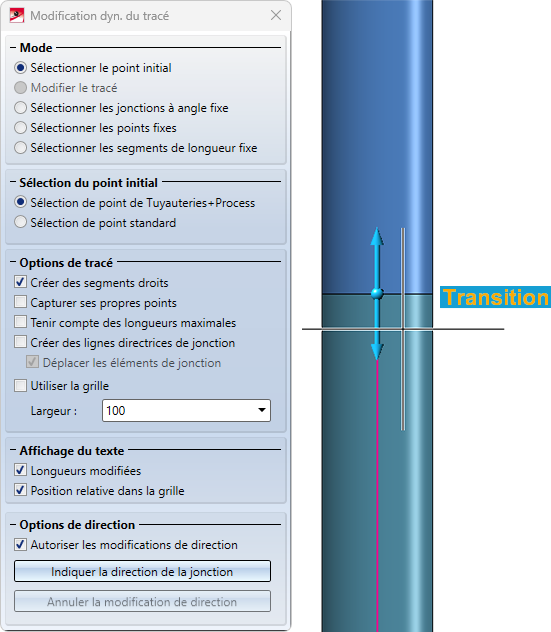

La fenêtre de dialogue de la fonction

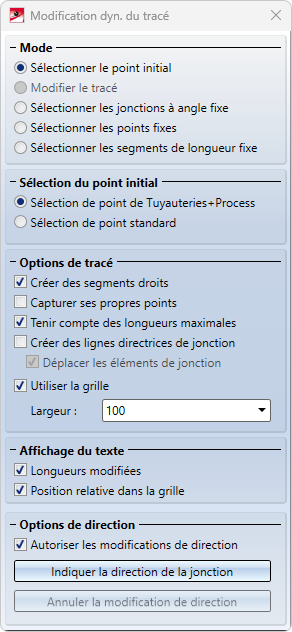

Cette fenêtre de dialogue permet d'une part d'activer ou de désactiver des options pour la sélection du point cible. D'autre part, vous trouverez ici d'autres boutons et options qui vous permettront d'influencer le tracé - par exemple, définir des points fixe, des segments de longueur fixe et des jonctions à angle fixe.

Notez que les options proposées dans le menu dépendent du point à déplacer que vous avez sélectionné.

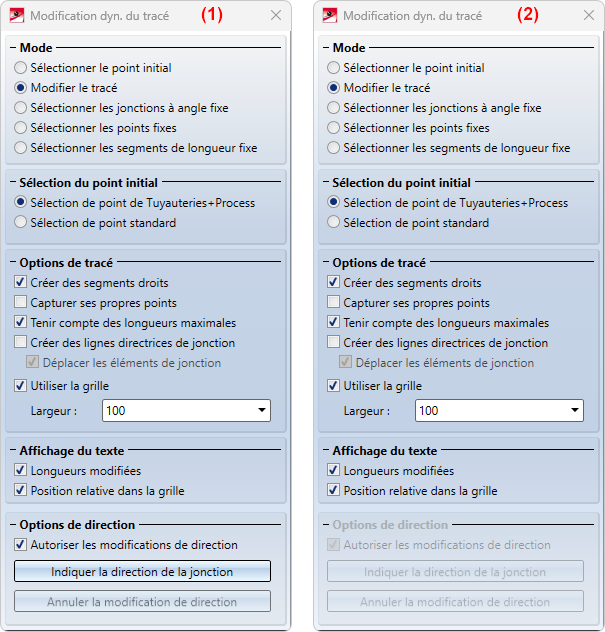

(1) Point d'extrémité de la tuyauterie, (2) Point au milieu de la tuyauterie

Option	M*
Mode
Sélectionner le point à déplacer		Un clic sur ce bouton permet de sélectionner à nouveau le point à déplacer. La fenêtre de dialogue reprend alors son apparence à l'ouverture de la fonction. Cela aide dans les cas où le choix du point à déplacer est délicat, par exemple lorsque la tuyauterie se termine par des éléments étroits comme des joints d'étanchéité et que les points sont proches les uns des autres.
Modifier le tracé		En activant cette option, vous revenez au mode Modifier le tracé, par exemple après la détermination de points fixes, des jonctions à angle fixe, etc.
Sélectionner les jonctions à angle fixe		En sélectionnant cette option, il est possible de choisir des jonctions pour lesquels aucune modification de direction ne doit être autorisée. Le fonctionnement est le même que pour la sélection des points fixes. Il suffit de cliquer une fois sur une jonction pour le marquer, puis de cliquer à nouveau pour le désélectionner. Cf. rubrique Modification d'angle
Sélectionner les points fixes		Cette option permet de passer à la sélection des points fixes. Les points fixes sont des points sur une tuyauterie dont la position dans l'espace est immuable. Cf. rubrique Points fixes
Sélectionner les segments de longueur fixe		Au lieu d'utiliser des points fixes, il est également possible de marquer comme non modifiables des segments sélectionnés individuellement. Cf. rubrique Segments de longueur fixe
Sélection du point cible
Options de tracé
Créer des segments droits		La modification du tracé permet non seulement de modifier les longueurs des tuyaux existants, mais aussi de générer des segments droits supplémentaires. Une application fréquente est l'augmentation de la distance entre deux éléments, par exemple entre un coude et une bride. Cf. rubrique Créer des segments droits
Capturer ses propres points		Par défaut, les points de la tuyauterie dont le tracé est en cours de modification ne sont pas proposés comme points cible. Si vous le souhaitez, vous pouvez l'activer en cochant la case Capturer ses propres points. Cf. rubrique Sélection du point cible
Tenir compte des longueurs maximales		La fonction Modifier le tracé connaît les longueurs maximales et minimales pour les segments extensibles d'une tuyauterie. Pour cela, la longueur minimale et la longueur maximale du tuyau sont lues dans les Paramètres de Tuyauteries+Process. En option, la longueur maximale peut être ignorée. Pour cela, la case Tenir compte les longueurs maximales doit être décochée. Cf. rubrique Longueurs maximales/minimales
Créer des lignes directrices de jonction	—	Il arrive que les segments droits présents dans une tuyauterie ne suffisent pas à déplacer le point jusqu'au point cible. Dans de tels cas, il est possible de travailler avec des lignes directrices de jonction. Pour cela, cochez cette case. Cf. rubrique Lignes directrices de jonction
Déplacer les éléments de jonction	—	Si des lignes directrices de jonction sont générées, il est logique de déplacer les éléments de connexion tels que les joints d'étanchéité et les brides à l'extrémité de la ligne directrice nouvellement générée. Ce comportement peut être activé/désactivé ici. Cf. rubrique Éléments de jonction
Utiliser la grille		La modification du tracé peut s'appuyer sur une grille. L'origine de la grille se trouve alors toujours sur le point à déplacer. L'orientation est toujours choisie de manière à ce que l'un des axes de la grille soit orienté dans la direction de la jonction et qu'un deuxième axe soit situé dans le plan X-Y du système de coordonnées actif. La grille est visualisée par des lignes auxiliaires en pointillés. L'incrément de la grille a été prédéfini à 100 par ISD. Cf. rubrique Utiliser la grille
Affichage du texte
Longueurs modifiées		Les segments dont la longueur est modifiée sont représentés en pointillés. Si la case Longueurs modifiées est cochée, la nouvelle longueur est également affichée sous forme de texte. Cf. rubrique Affichage du texte
Position relative dans la grille		Si la case Utiliser la grille est cochée, la grille est visualisée par des lignes auxiliaires en pointillés. Si la case Position relative dans la grille est également cochée, alors la distance par rapport au point initial est inscrite sur les lignes auxiliaires le long des axes de la grille. Pour distinguer plus facilement ces distances des textes dont les longueurs ont été modifiées, elles sont précédées d'un Δ (grand delta). Cf. rubrique Utiliser la grille
Options de direction
Autoriser les modifications de direction	—	Le comportement par défaut de la modification dynamique du tracé est que, à partir des points de jonction de Tuyauteries+Process, la direction de la jonction est utilisée pour déterminer une nouvelle orientation de la tuyauterie. Si vous décochez la case Autoriser les modifications de direction, aucun changement de direction n'est possible. Cf. rubrique Modification d'angle
Indiquer la direction de la jonction	—	Vous ne pouvez pas modifier la direction de jonction uniquement aux points de jonction de Tuyauteries+Process. L'option Indiquer la direction de la jonction vous permet de saisir une direction quelconque à partir de la scène. Pendant ce temps, le menu contextuel pour sélectionner la direction est accessible par un clic droit. Cf. rubrique Modification d'angle
Annuler la modification de direction	—	Cette option réinitialise toutes les directions à leur état initial de la tuyauterie. De plus, une éventuelle direction de jonction prédéfinie est supprimée. Cf. rubrique Modification d'angle

* E = point d'extrémité de la tuyauterie, M=point au milieu de la tuyauterie

Le mode Modifier le tracé est grisé jusqu'à ce qu'un point à déplacer soit sélectionné. Si c'est le cas, le tracé peut être modifié directement en déterminant le point cible.

Tant qu'aucun point cible n'a été défini, la fonction peut être interrompue en cliquant sur (aucune modification du tracé est alors effectuée). Il est également possible d'appuyer sur la touche ESC.

À savoir :

Cette fonction peut également être exécutée via les menus contextuels des tuyauteries, des lignes directrices ou des éléments. Vous y accédez par un clic droit de la souris.
La modification du tracé utilise divers marquages de couleur. Par exemple, les points fixes sont représentés par la couleur spéciale Grille, les points autorisés par la couleur spéciale Marquage 1 ou les segments non modifiables de la tuyauterie par la couleur spéciale Marquage 3. Si nécessaire, les affectations de couleurs peuvent également être modifiées à l'aide de l'Éditeur de couleurs HiCAD.

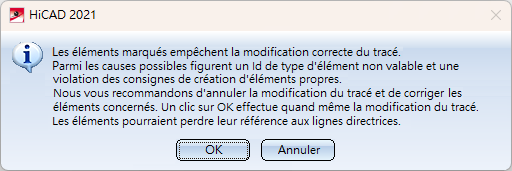

Si la tuyauterie contient des éléments qui empêchent une modification correcte du tracé, par exemple parce que l'identifiant du type d'élément n'est pas valable ou parce que les consignes de création des éléments propres n'ont pas été respectées, un message correspondant l'indique.

En cliquant sur OK, la modification du tracé peut tout de même être effectuée. Nous recommandons toutefois d'annuler la modification du tracé et de corriger les éléments sélectionnés.

Veuillez également consulter les informations relatives aux cas spéciaux : tuyauteries encastrées et groupements de tuyauteries.
