Bei der 3D-Bemaßung ist es möglich, Maßlinien auszublenden. Dies gilt sowohl für die Voreinstellung der Maßparameter als auch für deren Änderung. Auf der Registerkarte Maßlinie steht dazu die Checkbox sichtbar zur Verfügung.
Durch das Ausblenden von Maßlinien ( Checkbox sichtbar ist aktiv) sind auch Maße nach DIN 86062 möglich, d.h. Maße mit Maßzahl, ohne Maßlinie, Maßhilfslinien und Maßpfeile.
Die Einstellung, ob Parametermaße im Feature hinterlegte Variablen/Formeln anzeigen, erfolgt im Konfigurationsmanagement jetzt unter ... > Zeichnung > Beschriftungen > Bemaßung 3D.
bzw.
oben im ICN-Fenster auf- bzw.zuklappen. Mit der Funktion
wird die aktive Ansicht in der Struktur in roter Schrift dargestellt. (SP1)

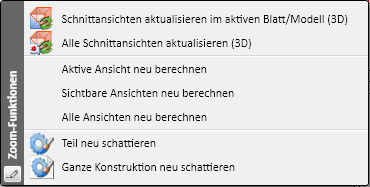

aktivieren, ist erweitert worden. Hier stehen Ihnen jetzt auch die Funktionen zur Aktualisierung von Schnittansichten zur Verfügung. Im Unterschied zu den gleichnamigen Funktion der Multifunktionsleiste werden die Schnittansichten auch dann neu berechnet, wenn sie bereits als aktuell markiert sind. Bei einer fehlerhaften "Aktualitätsmarkierung" können Sie so dafür sorgen, dass die betroffenen Ansichten korrigiert werden.
.
zur Verfügung. Sie erreichen diese Funktion,indem Sie mit der rechten Maustaste auf die entsprechende Schweißnaht klicken. (SP1)
ersetzt worden. Mit dieser Funktion lassen sich die Parameter einer Schweißnahtfahne ändern. Dies sind die Ausrichtung, die Schriftart sowie die Linien- und die Symbolfarbe. Für die Schweißnahtnummer kann dabei eine von der übrigen Beschriftung abweichende Schriftart gewählt werden. Darüber hinaus haben Sie hier die Möglichkeit, die Schweißnahtnummer ein-/auszublenden. (SP1)

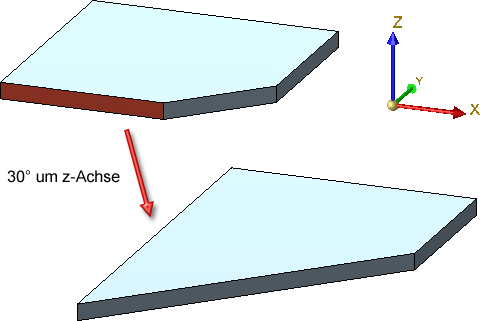

Beim Modellieren von 3D-Teilen durch Verschieben und Drehen von Flächen werden nun auch Topologieänderungen berücksichtigt. Darüber hinaus lassen sich die Funktionen auch anwenden, wenn Freiformflächen beteiligt sind.
entfallen mit der Version HiCAD 2013. Für diese Parameter wird jetzt immer die bisher gültige Defaulteinstellung 1 verwendet. Das heißt,
Create KPM file for referenced parts (Polygon model) 0:no, 1:yes - KPM - Datei bei referenzierten Teilen erstellen (Polygonenmodell)
0:nein, 1:ja
Die Einstellung wird nicht mehr benötigt.

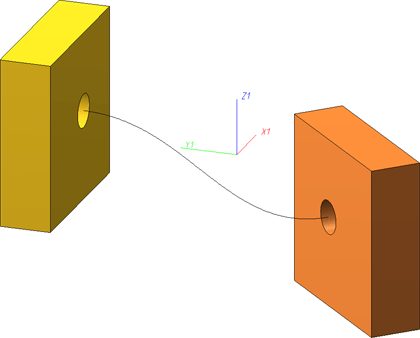

wird zwischen zwei Punkten automatisch eine Kurve (Hermite-Spline) mit gedämpfter Krümmung erzeugt. Sie finden die Funktion unter Skizze > Zeichnen > Freih....
neu zusammengefasst worden. Dadurch stehen folgende Funktionen nicht mehr zur Verfügung:
Die Funktionen zur Erzeugung von "Musterkopien" sind umbenannt worden:
|
Bisher |
ab HiCAD 2013 |
|---|---|
|
Wiederholen, Muster rotatorisch |
|
|
Wiederholen, Verschieben, Muster entlang Kantenzug |
|
|
Wiederholen, Rasterwiederholung |
Für allgemeine Feature-Varianten steht - analog zu den Bauteilvarianten im Anlagenbau - ein neues Format (VAA) zur Verfügung. Im Unterschied zum bisher verwendeten VAD-Format, bestehen Varianten im VAA-Format aus nur einer Datei und können daher auch im Vault-Server abgelegt werden.
In Verbindung mit dem neuen Dateiformat finden Sie unter Konstruktion > Speichern/Referenzieren > Teil... Funktionen zur Verwaltung/Bearbeitung allgemeiner Feature-Varianten.
Beim Polyederrunden ist nur noch das Runden einzelner Kanten möglich.
Beim Öffnen des Dialogfensters für Form-/Lagetoleranzen sind die Felder mit den zuletzt gewählten Einstellungen vorbelegt. (SP1)

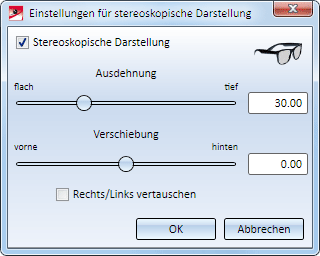

Welche Geometrien beim Kollisionscheck berücksichtigt werden, wird im Konfigurationsmanagement (Systemeinstellungen > Visualisierung > Ansichten > Hidden Line > Kollisionscheck) festgelegt:
Dabei ist zu beachten, dass Durchdringungen zwischen Kegeln und Geraden auch dann beim Kollisionscheck berücksichtigt werden, wenn der Parameter auf gerade Kanten und ebene Facetten steht. (SP1)

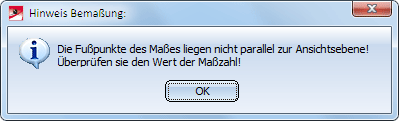

Wenn bei der Winkelbemaßung die durch die identifizierten Schenkel bestimmten Maßfußpunkte nicht parallel zur aktuellen Ansichtsebene liegen, dann kann das Maß ggf. nicht korrekt ermittelt werden. In diesem Fall erscheint folgende Meldung:
Überprüfen Sie dann die Maßzahl. (SP1)
Wenn Sie das Dialogfenster Selektion der Elementtypen mit Abbrechen verlassen, dann wird die Funktion ohne Maßerzeugung beendet. (SP1)
Bei den Funktionen
werden die aktuellen Einstellungen mit OK als neue Voreinstellung übernommen. Die Funktion wird anschließend beendet. Mit Abbrechen wird die aktuelle Funktion ohne Übernahme der aktuellen Einstellungen beendet. (SP1)

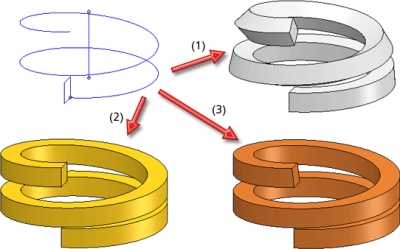

Beim Kantenzugsweep mit einer Leitlinie stehen in der Listbox folgende Optionen zur Verfügung:
mit Richtungsvorgabe
mit Richtungsvorgabe
Die Funktion 2D-Teil in Skizze umwandeln sowie die Funktionen zur Übernahme von 2D-Linienelementen in eine Skizze finden Sie jetzt unter
Skizze > Ableiten > Umw...
. (SP1)
Im Bereich Wiederholen steht im Menü Drehen eine neue Kopierfunktion zur Verfügung, mit der Sie Mehrkörperstrukturen durch Verschieben und Drehen erzeugen. (SP1)
In diesem Zusammenhang ist die Funktion Teil wiederholen, Parametrisches Raster erweitert worden (SP1).

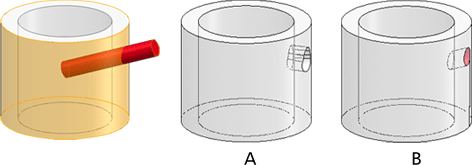

Neu im Menü Boolesche Operationen ist die Funktion Durchdringung bereinigen. Wie bei der Subtraktion wird hier eine Durchdringung vom aktiven Teil subtrahiert. Dabei können Sie jedoch die Facetten auswählen, zu denen das durch die Durchdringung entstehende Loch senkrecht stehen soll. (SP1)
Links: Original, A - Bereinigung, B - Subtraktion

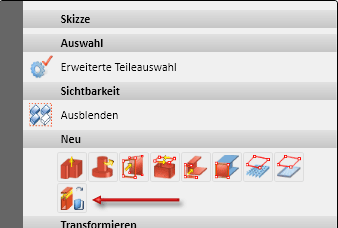

Im Kontextmenü für Skizzen steht jetzt auch die Funktion Teil über Teileart-Katalog erzeugen aus der Registerkarte Metallbau zur Verfügung.
In den Dialogen der Teileerzeugung ist die Bezeichnung des Feldes Teilename geändert worden in Sachnummer. Die Attributbelegung ändert sich dadurch nicht. (SP1)
Die bisherigen Funktionen zur Erzeugung von Parallelen bei Skizzen sind in der neuen Offset-Funktion zusammengefasst worden. (SP1)

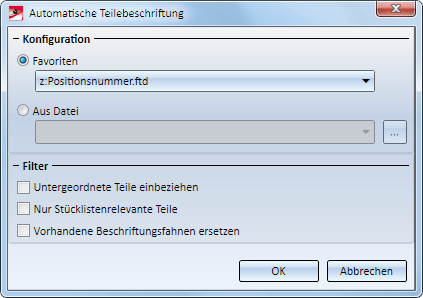

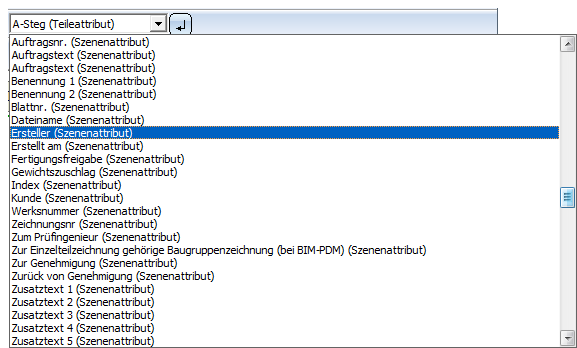

Diese Funktion ist neu im Menü 3D-Bemaßung + Text > Text > Hinw.... Mit ihr können Sie die Vorlagendatei mit den Beschriftungseinstellungen frei wählen und verschiedene Filtereinstellungen nutzen. Beispielsweise können Sie so festlegen, ob untergeordnete Teile ebenfalls beschriftet werden sollen oder nicht. (SP2)
Neu im Menü 3D-Bemaßung + Text > Text > Neu sind die Funktionen
Text kopieren, neuer Punkt und
Mit diesen Funktionen kopieren Sie einen 3D-Text, wobei Sie die Lage der Kopie entweder durch die Angabe des Textbezugspunktes oder durch die Bestimmung eines Verschiebevektors festlegen können. (SP2)

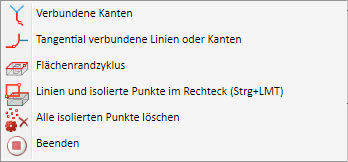

Das Löschen von Kanten einer Skizze ist grundlegend überarbeitet worden. Mit der Funktion Kanten und isolierte Punkte löschen
lassen sich jetzt über ein Kontextmenü verschiedene Optionen auswählen.
Im Kontextmenü für Teile und Teilelisten steht eine neue Funktion
zur Verfügung, mit der Sie einzelnen Teilen sowie ganzen Teilelisten (Mehrfachauswahl) das Attribut Stücklistenrelevanz zuordnen oder dieser Zuordnung aufheben können. (SP2)
Maße und deren Fußpunkte lassen sich vollständig von einem Teil oder einer Baugruppe auf ein anderes Teil oder eine andere Baugruppe übertragen. Das Übertragen der Maße funktioniert jedoch nur für geometrisch ähnliche Teile, die an derselben Position liegen. (SP2)

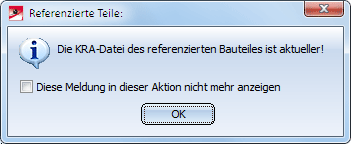

Meldungen beim Speichern von referenzierten Teilen, z.B.
lassen sich für die aktuelle HiCAD-Sitzung auch abschalten, indem Sie im Meldungsfenster die Checkbox Diese Meldung in dieser Aktion nicht mehr anzeigen aktivieren.
Für den Stahl- und Metallbau stehen neue Verwendungsarten zur Verfügung:
Diese sind im Katalog Werksnormen > Verwendungsarten > Stahlbau bzw. Metallbau definiert. Zu den Verwendungsarten sind im Konfigurationsmanagement entsprechende Verwendungszeck-Konfigurationen für die Zeichnungsableitung vordefiniert. (SP2)
Die Gewichtsberechnung erfolgt jetzt auch für Hauptbaugruppen (z.B. bei der Positionierung, bei der Feature-Neuberechnung von Teilen etc.). Das bedeutet insbesondere, dass das Gewicht der Hauptbaugruppe dem Teileattribut §01 zugeordnet und in der Maske Teileattribute entsprechend aktualisiert wird. (SP2)

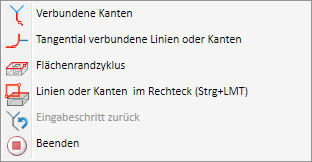

Bei der Übernahme von Kanten eines Solids oder eines Teils mit freien Flächen werden automatisch Gleichlagenbedingungen vergeben, sofern in den HCM-Einstellungen das Eintragen von Bedingungen aktiv ist (Skizzen > HCM > Tools > Einstellungen). (SP2)
Beim Teilen von Kanten einer Skizze haben Sie die Möglichkeit zu bestimmen, ob Kurven bei der Teilung Kurven bleiben oder durch Strecken approximiert werden sollen. (SP2)
Mit der Funktion Rundungsradien in Features ändern, lassen sich in einem Schritt alle Rundungen im Feature-Protokoll des aktiven Teils ändern. Sie finden die Funktion unter 3D-Standard > Runden.
Für 3D-Teile haben Sie die Möglichkeit, zu bestimmen, ob die aktive Ansicht bei der Zeichnungsableitung als
gelten soll. Dies beeinflusst die Ausrichtung der Teile bei der Zeichnungsableitung und wird in der Konstruktion entsprechend gekennzeichnet.
Sie finden die Funktionen im Kontextmenü für 3D-Teile unter Eigenschaften > Ausrichtung abgeleiteter Zeichnungen (SP2)

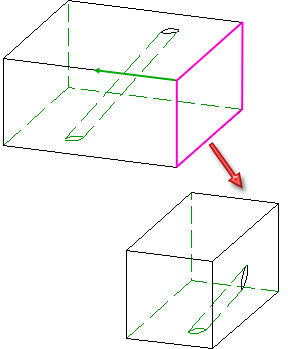

Ein Spezialfall bei dieser Funktion sind Baugruppen oder Teile, die nur ein untergeordnetes Teil mit "echter" Geometrie, d.h. Flächen, Kurven oder isolierte Punkte, enthalten. Wird hier die Funktion Nebenteilebenen auflösen ausgeführt, dann ersetzt das untergeordnete Teil die aufzulösende Baugruppe bzw. das aufzulösende Teil. (SP2)
Beim Austauschen von 3D-Teilen mit der Funktion Konstruktion > Teil einfügen > 3D-Teil austauschen
werden Bemaßungen des zu ersetzenden Teils dem neuen Teil zugeordnet. Die Fußpunkte aller Maße am zu ersetzenden Bauteil werden auf das neue Bauteil übertragen und mittels geometrischer Suche assoziativ gemacht werden. Ist dies nicht möglich, dann erscheint der Dialog zur Aktualisierung der Maß-Assoziativität. Allerdings steht die Funktion Fußpunktobjekte aus Geometrie neu ermitteln hier nicht zur Verfügung. (SP2)
