Beschriftungsfahnen können auch verschiedene Attribute enthalten. Diese können sowohl im Editor als auch in FTD-Dateien verwendet werden.

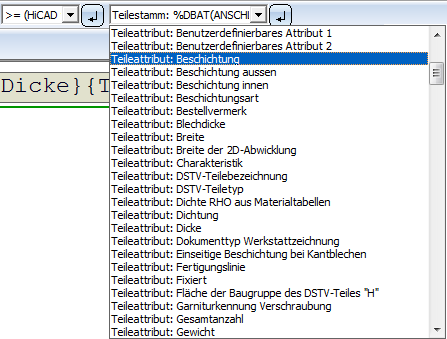

HiCAD-Teileattribute sowie HELiOS Teilestammattribute lassen sich direkt im Beschriftungseditor in der rechten Listbox auswählen.
Teileattribute innerhalb eines Textblockes werden in geschweiften Klammern angezeigt, Datenbankattributen ist zusätzlich der String %DBAT vorangestellt, z.B.
.
Wollen Sie bei der Beschriftung eines Teils Attribute des übergeordneten Bauteils verwenden, dann stellen Sie dem Attribut den String %U voran. Der Buchstabe U kann dabei auch mehrfach verwendet werden, um die Attribute in der Struktur noch höher liegender Bauteile zu verwenden, z.B.

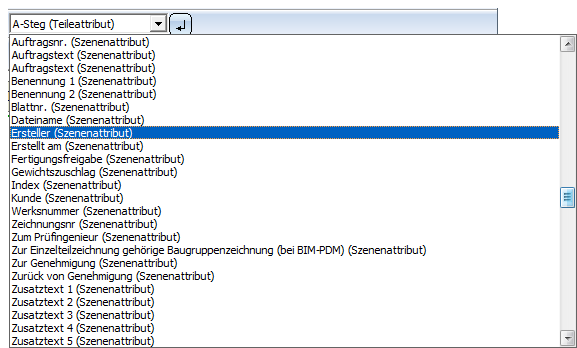

Auch Konstruktionsattribute lassen sich innerhalb einer Beschriftung verwenden. Die Auswahl erfolgt über die rechte Listbox des Beschriftungseditors.
Auch die Verwendungsattribute aus der Produktstruktur können in 3D-Beschriftungen angezeigt werden. Dazu stellen Sie dem in Klammern gesetzten Attributnamen den String %DBVA voran, z.B.
| Attributname | Bedeutung |
|---|---|
| POSITIONSNUMMER | Positionsnummer |
| HEL_ANZAHL | Anzahl je Position |
| BEMERKUNG | Bemerkung |
| TEILEART | Teileart (z.B. Ersatzteil, Verschleißteil ...) |
Eine automatische Aktualisierung der Fahnen bei Änderung der Verwendungsattribute erfolgt nicht.
HELiOS bietet die Möglichkeit referenzierte Attribute zu definieren. In der Standardauslieferung wird dies für das Attribut MATERIAL im Teilestamm verwendet. Das Attribut verweist dabei auf ein Referenzattribut (bei MATERIAL ist dies das Attribut WERKSTOFF) und „erbt“ die Attribute von diesem Attribut. So kann z.B. in HELiOS-Masken über das referenzierte Attribut BZ auf die Bezeichnung des Materials verwiesen werden und in der Standarddatenbank ist dort die Güte von Verbindungsmitteln eingetragen.
Mit dem String
%DBAT(ATTTRIBUT:REFERENZ)
lassen sich auch referenzierte Attribute an die Beschriftungsfahnen schreiben, beispielsweise
%DBAT(MATERIAL:BZ)

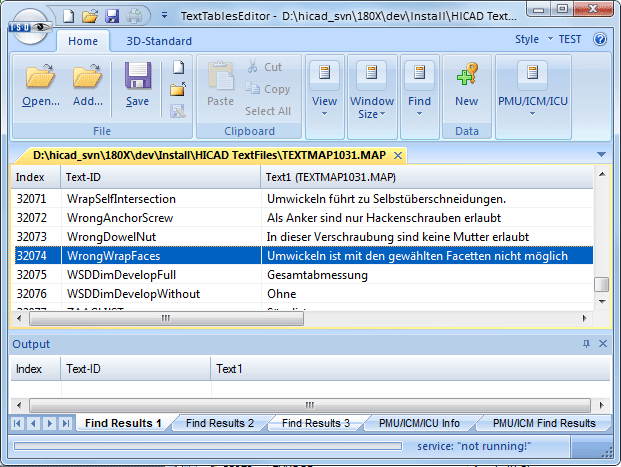

Auch Text-IDs aus dem HiCAD-Textdienst (wie im Editor TEXTTABLESEDITOR.EXE angezeigt) lassen sich in Beschriftungsfahnen verwenden. Dies erfolgt aber nicht über den Beschriftungseditor, sondern muss in Vorlagendateien (FTD) entsprechend eingestellt werden:
%TS(Textid)
Beispiel.
%TS(WrongWrapFaces) liefert den Text Umwickeln ist mit den gewählten Facetten nicht möglich.
