Skizze >Neu > 2D-Teil in Skizze umwandeln
Mit dieser Funktion wandeln Sie ein in der Konstruktion vorhandenes 2D-Teil in eine Skizze um.
Identifizieren Sie das 2D-Teil. Das Teil wird in die aktive Bearbeitungsebene projiziert und als Skizze mit dem Namen des 2D-Teils in die 3D-Teilestruktur eingetragen. Ist keine Bearbeitungsebene aktiv, dann wird die xy-Ebene des aktiven Koordinatensystems verwendet.

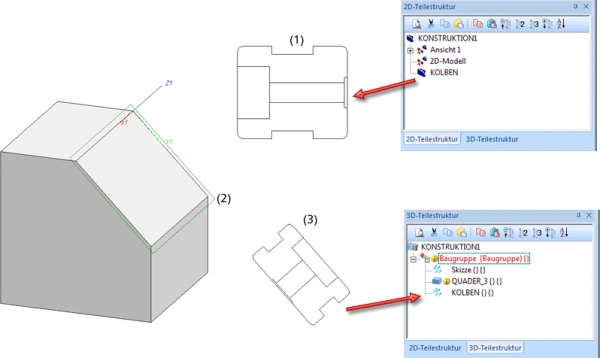

(1) 2D-Teil, (2) aktive Bearbeitungsebene, (3) entstandene Skizze
