Teilestruktur bearbeiten (3D)

3D-Teilefunktionen > Baugruppe/Teilestruktur

Die Funktionen im Bereich Teilstruktur verwenden Sie, wenn Sie die Haupt-Nebenteilstruktur bearbeiten wollen. Folgende Funktionen stehen zur Verfügung:

• Teile dem aktiven Teil unterordnen
• Aktives Teil in Hauptteil umwandeln
• Nebenteilebenen auflösen
• Aktives Teil löschen, ohne Nebenteile
• Alle untergeordneten Nebenteile löschen

Teile dem aktiven Teil unterordnen

3D-Teilefunktionen > Baugruppe/Teilestruktur > Teile dem aktiven Teil unterordnen

Diese Funktion ordnet dem aktiven Teil ein beliebiges Teil der Konstruktion als Nebenteil zu. Identifizieren Sie das Teil, das Sie dem aktiven Teil als Nebenteil zuordnen wollen.

Zu Hauptteil

3D-Teilefunktionen > Teilestruktur bearbeiten > Aktives Teil in Hauptteil umwandeln

Diese Funktion wandelt das aktive Teil in ein Hauptteil um. Das Teil wird damit aus dem zuvor übergeordneten Teil entfernt.

Nebenteilebenen auflösen

3D-Teilefunktionen > Teilestruktur bearbeiten > Alle Nebenteilebenen auflösen

Die Bauteilstruktur des gewählten Teils wird aufgelöst.

Sind das Teil und alle seine Nebenteile vom gleichen Typ, z.B. Solids, dann wird das Teil mit allen seinen Nebenteilen boolesch vereinigt. Der Bauteilname ist der Name des gewählten Teils.

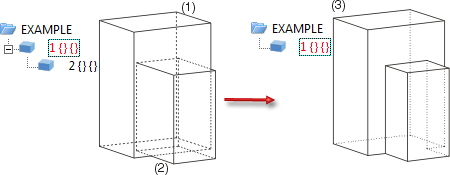

(1) Hauptteil Quader 1, (2) Nebenteil Quader 2
(3) Nach Auflösung der Nebenteilebenen und boolescher Vereinigung

Enthält das Teil dagegen Nebenteile unterschiedlichen Typs, z.B. Solids, Teile mit freien Flächen, Teile mit freien Kanten etc., dann werden alle Nebenteile des gleichen Typs in einem Nebenteil boolesch vereinigt. Name dieses Nebenteils ist der Name des gewählten Teils gefolgt von einer automatisch vergebenen Nummer.

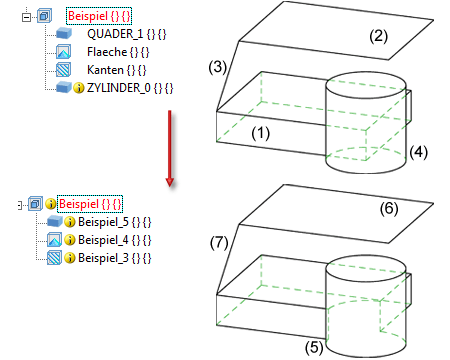

Oben: Teil mit vier Nebenteilen, (1) und (4) Solids, (2) Teil mit freien Flächen, (3) Teil mit freien Kanten
Unten: Teil nach Auflösung der Nebenteilebenen: (5) Boolesche Vereinigung der Solids, (6) Teil mit freien Flächen, (7) Teil mit freien Kanten

Beachten Sie folgende Sonderfälle:

• Ein Spezialfall sind Baugruppen oder Teile, die nur ein untergeordnetes Teil mit "echter" Geometrie, d.h. Flächen, Kurven oder isolierte Punkte, enthalten. Wird hier die Funktion Nebenteilebenen auflösen ausgeführt, dann ersetzt das untergeordnete Teil die aufzulösende Baugruppe bzw. das aufzulösende Teil. Dabei werden folgende Daten der aufzulösenden Baugruppe bzw. des aufzulösendes Teils übernommen:
• Eindeutige Körperkennung,
• Referenzierungseigenschaft,
• HELiOS-Eigenschaften (siehe Datei ref3d_attr_akt.dat im HiCAD sys-Verzeichnis),
• Einbau-Koordinatensystem sowie
• Feature-Attribut des Körpers.

Beispiel:

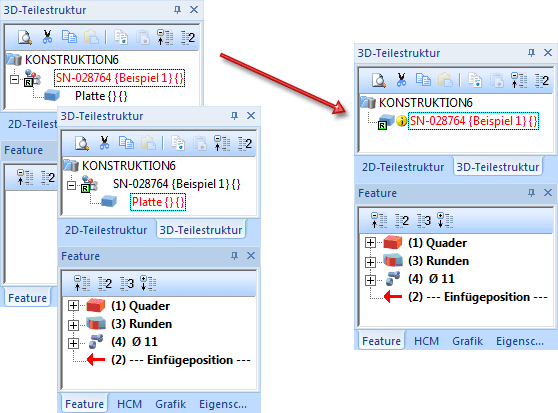

Die Abbildung zeigt links eine referenzierte Baugruppe mit einem untergeordneten Teil und rechts die Baugruppe nach Ausführung der Funktion Nebenteilebenen auflösen.

• Einen weiteren Sonderfall bilden ebene Skizzen: Hier werden nur die Skizzen vereinigt, die auf der gleichen Ebene liegen. In diesem Fall kann also auch mehr als ein Nebenteil entstehen.

Aktives Teil ohne Nebenteile löschen

3D-Teilefunktionen > Teilestruktur bearbeiten > Aktives Teil löschen ohne Nebenteile

Hier wird das aktive Teil gelöscht. Seine Nebenteile bleiben dabei jedoch erhalten und werden in der Struktur einen Rang höher gesetzt.

Alle Nebenteile

3D-Teilefunktionen > Teilestruktur bearbeiten > Alle untergeordneten Nebenteile löschen

Alle dem aktiven Teil untergeordneten Nebenteile werden gelöscht.

 Verwandte Themen

Baugruppen und Teile anlegen (3D) • Konstruktionsobjekte • Teile bearbeiten und modellieren (3D)
