Teil wiederholen, parametrisch mit Verschiebung (3D)

3D-Standard > Wiederholen > Drehen > Parametrisch mit Verschiebung

Mit dieser Funktion lässt sich das aktive Teil oder die aktive Teileliste im Muster durch Verschieben und Drehen kopieren.

Dazu wird das Dialogfenster Rasterwiederholung angezeigt. Die Funktion Verschieben und Drehen ist voreingestellt.

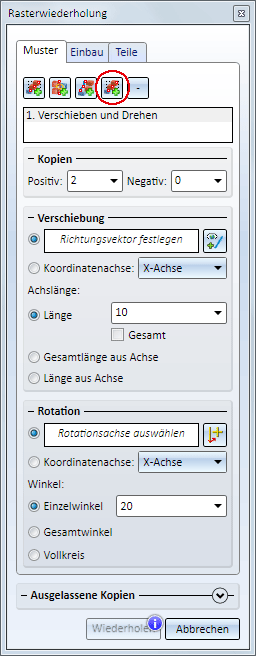

Registerkarte Muster - Verschieben und Drehen

Nach Eingabe der erforderlichen Daten wird in Abhängigkeit von den Einstellungen im Dialogfenster in der Konstruktion eine symbolisierte Vorschau angezeigt. Dabei wird das Original schwarz gekennzeichnet, die Kopien orange und die ausgelassenen Kopien rot. Bitte beachten Sie dabei, dass für die verschiedenen Farbmarkierungen die Einstellungen aus den HiCAD Sonderfarben verwendet werden. Haben Sie diese Einstellungen geändert, wird möglicherweise für die Markierung eine andere Farbe verwendet.

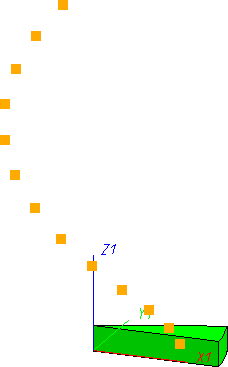

Beispiel - Vorschau

Wollen Sie komplexe Muster durch Kombination verschiedener Kopiermöglichkeiten erzeugen, lesen Sie bitte die Informationen im Abschnitt Teil wiederholen, Parametrisches Raster (3D).

Einstellungen

Nehmen Sie die gewünschten Einstellungen auf den verschiedenen Registerkarten vor. Soll die Wiederholung ausgeführt werden, dann klicken Sie auf die entsprechende Schaltfläche.

Registerkarte Muster

Kopien
Geben Sie hier die Anzahl der Kopien an. Im Unterschied zu den anderen Wiederholungsfunktionen zählt das Original hier nicht mit. Die Anzahl der Kopien kann in positiver und negativer Richtung angegeben werden.

Verschiebung
In diesem Bereich legen Sie die Einstellungen für die Verschiebung fest. Dies sind der Richtungsvektor und der Betrag der Verschiebung, d.h. der Abstand zwischen zwei Kopien.

Als Richtungsvektor für die Verschiebung können Sie eine beliebige Kante oder eine Koordinatenachse wählen. Aktivieren Sie dazu die gewünschte Option.

• Richtungsvektor festlegen
  Haben Sie diese Option aktiviert, dann klicken Sie auf das Symbol und bestimmen Sie den Vektor durch Identifizierung einer Kante oder durch Bestimmung des Anfangs- und Endpunktes. Haben Sie den Vektor bestimmt, dann wird im Dialogfenster die Bestimmungsart Kante oder Zwei Punkte angezeigt. Beachten Sie bei der Identifizierung einer Kante, dass die gewählte Richtung vom Identifizierungspunkt abhängt.
• Koordinatenachse
  Wollen Sie als Richtungsvektor eine der Koordinatenachsen verwenden, dann wählen Sie diese in der Listbox aus.

Unter Achslänge bestimmen Sie die Abstände der erzeugten Kopien zueinander. Dazu stehen Ihnen verschiedene Möglichkeiten zur Verfügung:

• Länge/Gesamtlänge
  Ist die Checkbox Gesamtlänge inaktiv, dann ist dieser Wert der Abstand zwischen zwei Kopien, d.h. der Abstand um den die Folgekopie gegenüber der vorhergehenden Kopie verschoben wurde. Ist die Checkbox Gesamtlänge aktiv, dann ist der angegebene Wert der Abstand, um den die letzte Kopie gegenüber dem Original verschoben wird. Der Abstand der Kopien zueinander wird dann in Abhängigkeit von der angegebenen Kopienzahl und der Gesamtlänge ermittelt.

• Gesamtlänge aus Achse
  Hier bestimmt die Länge des Richtungsvektors den Abstand zwischen dem Original und der letzten Kopie. Die Abstände der jeweils aufeinanderfolgenden Kopien werden dann automatisch ermittelt. Haben Sie als Richtungsvektor eine Koordinatenachse gewählt, dann steht diese Option nicht zu Verfügung.
• Länge aus Achse
  Die Länge des Richtungsvektors bestimmt den Abstand zwischen zwei Kopien, d.h. den Abstand um den die Folgekopie gegenüber der vorhergehenden Kopie verschoben wurde.

Rotation
Als Rotationsachse können Sie eine beliebige Kante oder eine Koordinatenachse wählen. Aktivieren Sie dazu die gewünschte Option.

• Rotationsachse auswählen
  Haben Sie diese Option aktiviert, dann klicken Sie auf das Symbol und identifizieren Sie die Kante, die Sie als Rotationsachse verwenden wollen. Wollen Sie die Kante durch Bestimmung zweier Punkte festlegen, dann können Sie diese entweder über den Autopiloten bestimmen oder anstelle der Kantenidentifizierung die rechte Maustaste drücken, die Funktion 2 Punkte wählen und dann die gewünschten Punkte festlegen. Haben Sie die Rotationsachse bestimmt, dann wird im Dialogfenster die Bestimmungsart Kante oder Zwei Punkte angezeigt. Beachten Sie bei der Identifizierung einer Kante, dass die gewählte Drehrichtung vom Identifizierungspunkt abhängt.
• Koordinatenachse
  Wollen Sie die als Rotationsachse eine der Koordinatenachsen verwenden, dann wählen Sie diese in der Listbox aus.

Winkel
Die Rotation kann entweder durch Angabe eines Winkels erfolgen oder vollsymmetrisch.

• Einzelwinkel
  Der angegebene Winkel ist der Winkel zwischen zwei Kopien.
• Gesamtwinkel
  Der angegebene Winkel ist der Gesamtdrehwinkel, d.h. der Winkel, um den die letzte Kopie gegenüber dem Original gedreht wird. Die Drehwinkel der anderen Kopien werden in Abhängigkeit von der angegebenen Anzahl der Kopien ermittelt. Haben Sie beispielsweise 3 Kopien und einen Drehwinkel von 45° angegeben, dann beträgt der Drehwinkel für die 2. Kopie 15 Grad.
• Vollkreis
  Hier erfolgt die Rotation um 360°. Original und letzte Kopie liegen exakt aufeinander.

Ausgelassene Kopien

Hier haben Sie die Möglichkeit, einzelne Kopien auszulassen, d.h. nicht zu generieren. Tragen Sie dazu die Nummer der Kopie (bei Kopien in negativer Richtung als negativen Wert), die ausgelassen werden soll in das Eingabefeld ein und drücken Sie die Schaltfläche +. Die Nummer der Kopie wird links in die Liste aufgenommen. In der Vorschau werden ausgelassene Kopien durch ein rotes Symbol gekennzeichnet. Um Einträge aus der Liste zu löschen, klicken Sie mit der rechten Maustaste auf den Eintrag und wählen dann die Funktion Löschen.

Registerkarte Einbau

Ohne übergeordnetes Teil anlegen
Die Wiederholungen werden auf derselben Ebene und mit dem Namen des Originals angelegt. Das heißt, ist das Original ein Hauptteil, dann sind auch die Wiederholungen Hauptteile. Ist das Original ein Nebenteil, dann sind auch die Wiederholungen Nebenteile und zwar auf derselben Ebene wie das Original. In beiden Fällen können Sie Original und Kopien getrennt ansprechen und bearbeiten. Beachten Sie in diesem Zusammenhang die Informationen zur Referenzierung von Teilen.

Baugruppe anlegen
Das Original und seine Wiederholungen werden als Nebenteile in einer neuen Baugruppe zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

Vereinigen
Das Original und seine Wiederholungen werden zu einem Teil zusammengefasst. Name des Teils ist der Name des Originals. Diese Option ist bei Teilen mit freien Kanten, Skizzen, Teilen mit isolierten Punkten, Teilen mit freien Flächen, Baugruppen und Teilelisten (Mehrfachauswahl) nicht aktiv.

Feature
Ist die Checkbox aktiv, dann wird für die Wiederholung ein Feature angelegt. Dieses Feature wird je nach Einbaumodus entweder der Baugruppe oder dem Original zugeordnet.

Registerkarte Teile

Hier wird das Teil bzw. die Teileliste angezeigt, die beim Aufruf der Funktion aktiv war. Parallel dazu werden diese Teile in der Konstruktion grün markiert. Eine Bearbeitung der Teileliste ist hier nicht möglich.
