Boolesche Operationen (3D)

3D-Standard > Bearbeiten > Add...

Mit den Funktionen

• Addieren
• Subtrahieren
• Bereinigen und
• Schnittmenge

führen Sie Boolesche Operationen durch.

Die Funktionen stehen - mit Ausnahme der Funktion Bereinigen - jeweils in zwei Varianten zu Verfügung:

Addieren

3D-Standard > Bearbeiten > Add... +/-

Mit dieser Funktion addieren Sie das aktive Teil und ein beliebiges anderes Teil der Konstruktion. Das aktive Teil wird mit dem identifizierten Teil boolesch vereinigt.

1. Identifizieren Sie das zu addierende Teil.
2. Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

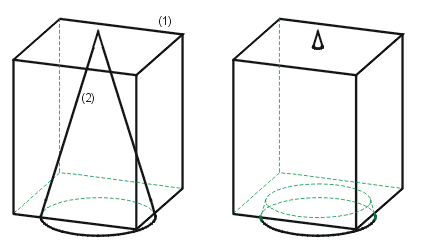

Links:  (1) Aktiver Quader, (2) zu addierender Kegel, Rechts: Boolesche Vereinigung der Teile

Subtrahieren

3D-Standard > Bearbeiten > Add... > Subtrahieren

Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil.

1. Identifizieren Sie das Teil, das subtrahiert werden soll.
2. Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

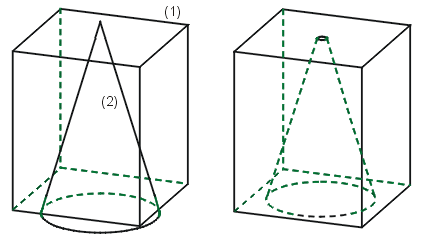

Links: (1) Aktiver Quader, (2) zu subtrahierender Kegel, Rechts: Ergebnis der Subtraktion

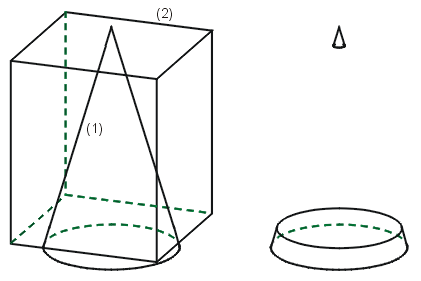

Links: (1) Aktiver Kegel, (2) zu subtrahierender Quader

Rechts: Ergebnis der Subtraktion

Bereinigen

3D-Standard > Bearbeiten > Add... > Bereinigen

Bei dieser Funktion wird ein Teil, das das aktive Teil durchdringt, vom aktiven Teil subtrahiert. Dabei können - im Unterschied zur normalen Subtraktion - die Facetten des aktiven Teils ausgewählt werden, zu denen das durch die Durchdringung entstehende Loch senkrecht stehen soll.

1. Identifizieren Sie das aktive Teil.
2. Rufen Sie die Funktion Bereinigen auf. Das Dialogfenster Bereinigen wird angezeigt.

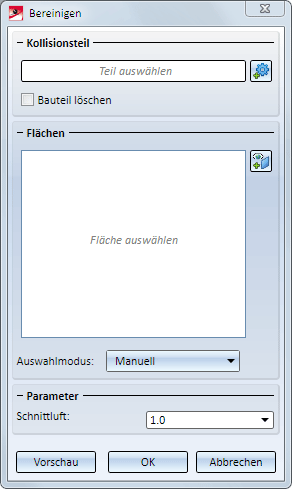

Das Dialogfenster Bereinigen

3. Klicken Sie auf das Symbol und identifizieren Sie das Durchdringungsteil. Haben Sie ein Teil ausgewählt, dann erscheint anstelle der Meldung Teil auswählen der Text Kollisionsteil.
4. Unter Flächen wählen Sie das Verfahren für die Bestimmung der Facetten, zu denen das durch die Durchdringung entstehende Loch senkrecht stehen soll.

• Manuell: Die Facetten werden durch Identifizierung bestimmt. Klicken Sie auf das Symbol und identifizieren Sie die Flächen. Die gewählten Flächen werden farbig markiert und unter Flächen aufgelistet. Mit der rechten Maustaste können Sie ausgewählte Flächen wieder aus der Liste entfernen.

• Tangential : Die Facetten werden hier ebenfalls durch Identifizierung bestimmt. Es lassen sich aber nur Flächen identifizieren, die tangential zum gewählten Kollisionsteil liegen.

• Automatisch: Für typische Fälle kann der Automatismus gewählt werden, z.B.Außenfläche eines Rohres oder Außenflächen von Profilen.

5. Geben Sie den Wert für die Schnittluft an.
6. Klicken Sie auf Vorschau , um das Ergebnis zu kontrollieren. Wollen Sie die Eingaben korrigieren, dann klicken Sie erneut auf Vorschau und ändern Sie die Einstellungen. Mit OK starten Sie die Bereinigung. Mit Abbrechen wird die Funktion ohne Ergebnis abgebrochen.

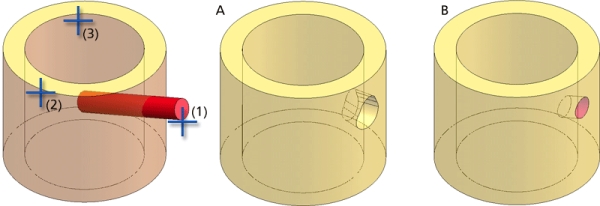

Die Abbildung zeigt als Kollisionsteil (1) einen Zylinder, der ein Rohr durchdringt. Als Flächen sind die Außen- (2) und die Innenfläche (3) des Rohres gewählt worden. A zeigt das Ergebnis mit Schnittluft, B zum Vergleich das Ergebnis einer Subtraktion.

Links: (1) Kollisionsteil, (2) und (3) Identifizierte Flächen, A: Ergebnis der Bereinigung mit Schnittluft 1, B: Ergebnis der Subtraktion

Ist das aktive Teil ein Blechteil, dann wird beim Aufruf dieser Funktion automatisch die Funktion Durchdringung bereinigen aus der Registerkarte Kantblech gestartet.

Schnittmenge

3D-Standard > Bearbeiten > Add... > Schnittmenge

Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion.

1. Identifizieren Sie das gewünschte Teil.
2. Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

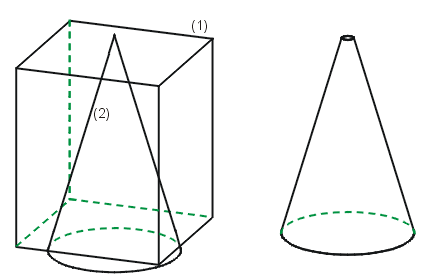

Links: (1) Aktiver Quader, (2) Kegel für den Schnitt
Rechts: Ergebnis
