Teileattribute (3D)

3D-Standard > Tools > Att...

Neben Attributen wie Farbe, Linientyp oder Schicht sowie Materialeigenschaften etc. haben Sie mit dieser Funktion die Möglichkeit, einem 3D-Teil weitere nicht-grafische Attribute, z.B. Anzahl, Position, Benennung oder Zusatztexte, zuzuordnen. Darüber hinaus lassen sich Teile mit dieser Funktion als stücklistenrelevant kennzeichnen. Dies ist dann sinnvoll, wenn Sie auch ohne Einsatz der HELiOS-Datenbank Stücklisten erstellen wollen.

Tragen Sie die gewünschten Zusatzinformationen ein.
Soll das Teil bei der Stücklistenerstellung automatisch berücksichtigt werden, dann aktivieren Sie die Checkbox stücklistenrelevant.
Übernehmen Sie die eingegebenen Daten, indem Sie auf die Schaltfläche Änderungen übernehmen oder die ENTER-Taste (Return) klicken. Mit der ESC-Taste oder der Schaltfläche Abbruch wird die Funktion ohne Übernahme der Änderungen abgebrochen.

Die Attributmaske für Baugruppen unterscheidet sich von der anderer Teile. Sie wird darüber hinaus beim Anlegen von Baugruppen angezeigt, so dass Sie der Baugruppe direkt beim Anlegen nicht-grafische Attribute, z.B. Anzahl, Position, Benennung etc. zuordnen können. Die Stücklistenrelevanz ist hier automatisch voreingestellt. Darüber hinaus können Sie im Feld Teiletyp die Art der Baugruppe festlegen, z.B.:

allgemeine Baugruppen,
geschraubte Baugruppen (Montage),
geschweißte Baugruppen (Werkstatt),
Pfostenbaugruppe,
Glasbaugruppe,

u.v.m.

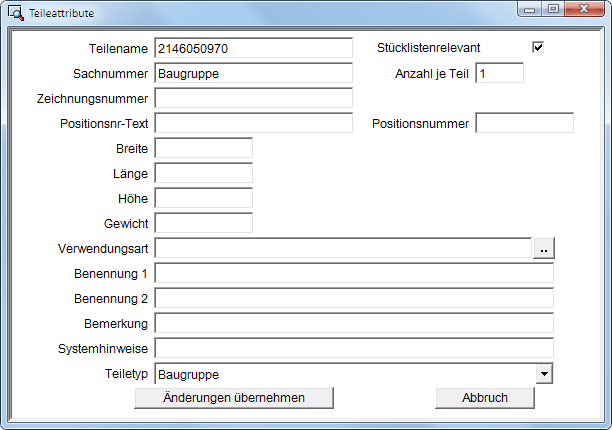

Beispiel - Attributmaske für Baugruppen

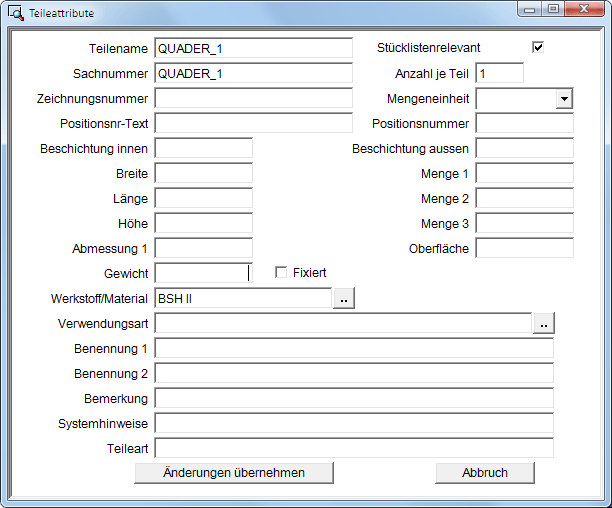

Beispiel - Attributmaske für allgemeine 3D-Teile

Hinweise zu den Attributen

Teilename/ Sachnummer	Wenn Sie einem Teil das Attribut Sachnummer zuweisen, wird in der Teilstruktur des ICN anstelle des Teilenamens diese Sachnummer angezeigt. Die Funktion ist seitens der ISD so voreingestellt, dass hier nur die Sachnummer nicht aber der Teilename geändert werden kann. Umgekehrt lässt sich mit der Funktion Teil umbenennen im ICN zwar der Teilename aber nicht die Sachnummer ändern. Wollen Sie bei diesen Funktionen beide Einträge - Teilename und Sachnummer - freigeben, dann müssen Sie dazu im HiCAD SYS-Verzeichnis folgende Dateien ändern: brw_3dteilattr.hdb und brw_3ddbattr.hdb sowie brw_2dteilattr.hdb und brw_2ddbattr.hdb Ergänzen Sie in diesen Dateien die Einträge <H>::TEXT=""::ATTR="$BB"::TYP="WCHAR" und <H>::TEXT=""::ATTR="$TN"::TYP="WCHAR" um den Text ::EDIT="YES": <H>::TEXT=""::ATTR="$BB"::TYP="WCHAR"::EDIT="YES" <H>::TEXT=""::ATTR="$TN"::TYP="WCHAR"::EDIT="YES" Starten Sie HiCAD anschließend neu.
Stücklistenrelevant	Wenn Sie mit HELiOS arbeiten, sind alle Teile, denen ein Teilestamm zugeordnet worden ist, automatisch stücklistenrelevant. Die Stücklistenrelevanz und die Teileattribute können Sie auch mit der Suchfunktion des ICN zuweisen oder ändern. Dort haben Sie außerdem die Möglichkeit, in einem Schritt mehrere Teile als stücklistenrelevant zu kennzeichnen. Bei HiCAD 2 Teilen mit einer Teilestamm-Kennung wird beim Laden der Szene bzw. des Teils die Stücklisten-Relevanz auf "Ja" gesetzt. Dies gilt unabhängig davon, ob die Teilestamm-Kennung in der Datenbank gefunden wird oder nicht. Beachten Sie auch die Funktion Stücklistenrelevanz ändern .
Positionsnummer	Die Positionsnummer wird in der Teilestruktur des ICN hinter dem Teilenamen in geschweiften Klammern angezeigt, z.B. {5}.
Gewicht Fixiert	Wenn Sie 3D-Teilen ein Gewicht durch explizite Eingabe zuweisen wollen, dann haben Sie durch Aktivieren der Ceckbox Fixiert die Möglichkeit, dieses Gewicht zu sperren. Auf diese Weise wird verhindert, dass HiCAD dieses Feld überschreibt und mit einem nicht gewünschten Wert rechnet.
Verwendungsart	HiCAD unterstützt die Teileklassifizierung nach frei definierbaren Verwendungsarten. Beispielsweise können so im Bauwesen Teile als Stütze, Träger, Riegel, Pfosten etc. definiert werden. Die Klassifizierung erfolgt, in dem Sie dem Teil das Attribut Verwendungsart zuweisen. Durch diese Klassifizierung lassen sich u.a. Verwendungszweck-abhängige Werkstattzeichnungen oder Stücklisten erstellen. Die Verwendungsarten sind mit dem Katalogeditor (CATEDITOR.EXE) jederzeit kundenspezifisch erweiterbar. Die Verwaltung der Verwendungsarten erfolgt im Katalog Werksnormen. Weitere Informationen zum Katalogeditor finden Sie in der entsprechenden Online-Hilfe. Beispiel Die Verwendungsart kann einem 3D-Teil auch mit der Funktion Eigenschaften > Verwendungsart zugeordnet werden. Dabei ist auch die Mehrfachauswahl möglich.
Teileart	Beim Einbau von Katalog-Teilen wie Profilen, Schrauben, Muttern etc. wird die Teileart automatisch in die Attributmaske eingetragen.

Die Maske Teileattribute für Profile und Stahlbau-Bleche unterscheidet sich von der anderer 3D-Teile. Darüber hinaus werden Stahlbauteilen automatisch bestimmte Teileattribute zugewiesen. Dazu gehören beispielsweise die Sachnummer, die Positionsnummer, das Gewicht, die Teileart, die Stücklistenrelevanz (ja) etc.

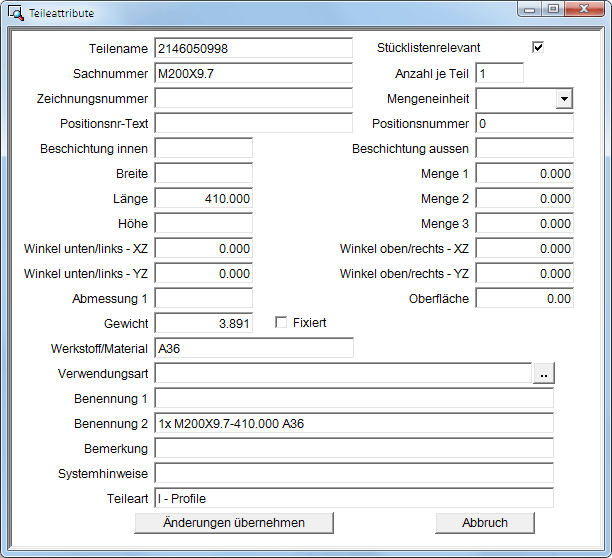

Beispiel - Attributmaske für Stahlbauteile

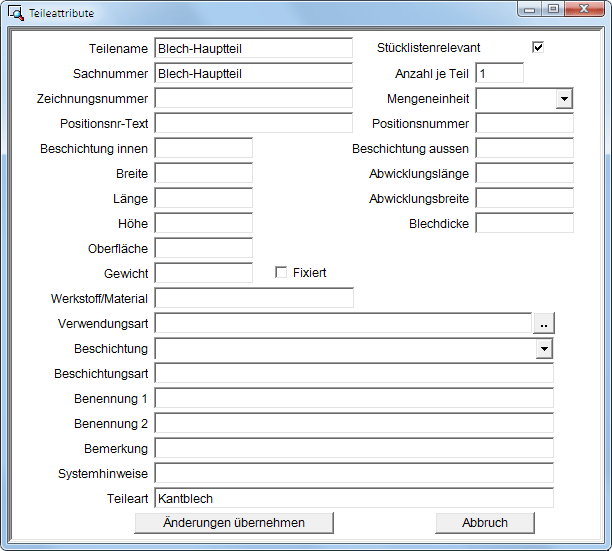

Beispiel - Attributmaske für Kantbleche

Auch anderen 3D-Teilearten lassen sich bestimmte Attribute automatisch zuordnen. Beispielsweise wird die automatische Gewichts- und Oberflächenberechnung unterstützt. Und für Kantbleche können darüber hinaus auch die Abwicklungslänge und -breite sowie die Blechdicke in die Teileattribute eingetragen werden. Wann die Berechnung erfolgt, wird in der Systemdatei ALG3DPAR.DAT über den Schalter

Update weight of parts (0:never, 1: when itemizing, 2: always) Gewichtsberechnung ( 0:keine, 1 beim Positionieren, 2:immer)

festgelegt. Die Defaulteinstellung ist 1 (Gewichtsberechnung beim Positionieren).

Die Gewichtsberechnung erfolgt auch für Hauptbaugruppen (z.B. bei der Positionierung, bei der Feature-Neuberechnung von Teilen etc.). Das Gewicht der Hauptbaugruppe wird dem Teileattribut §01 zugeordnet. (SP2)

Für Kantbleche steht zusätzlich das Attribut "Beschichtung einseitig" zur Verfügung. Ist es gesetzt , dann wird der Blechrand bei der Oberflächenberechnung mit berücksichtigt.

Die Einheit für die Flächenberechnung kann - ebenfalls in der Datei ALG3DPAR.DAT - über den Schalter

Display of unit of area (-1= active unit, 1=mm, 2=cm, 3=dm, 4=m)
4

bestimmt werden.

Verwendbare Teileattribute

Die in HiCAD verwendbaren Teileattribute werden zentral in der Katalogtabelle "Systemeinstellungen - System Attribute" verwaltet. Im Einzelnen bedeutet dies:

In der Attribut-Konfiguration für den ICN und die Teileattributdialoge (.\sys\*.hdb, *.hdx) wird in der Standardauslieferung der Parameter "TEXT=…" geleert. Dies bewirkt, dass bei der Anzeige von Attribut-Beschreibungen (z.B. Attributtext bei ICN-Eigenschaften) der Kurztext des Attributs aus der Katalogtabelle "Systemeinstellungen - System Attribute" verwendet wird.
Wird bei Kundeninstallationen der TEXT-Parameter belegt, hat dieser Vorrang vor dem Kurztext im Katalog und wird an Stelle des Kurztextes angezeigt.

Einbau von Katalog-Normteilen und Halbzeugen

Beim Einbau von Katalog-Normteilen und Halbzeugen (STB-Profile+Bleche) in HiCAD werden am HiCAD-Teil einige Teileattribute mit Werten aus dem Katalogeintrag belegt. (z.B. BZ-Spalte wird auf "Sachnummer"-Teileattribut übernommen). Dies ist ab der Version 2008 vom Benutzer konfigurierbar. Hierfür besteht in den Katalogtabellen die Möglichkeit, eine Tabellenspalte mit einem Teileattribut zu verknüpfen.

Wird in HiCAD ein Teil aus dieser Tabelle eingebaut, dann wird dadurch der Wert der verknüpften Spalte auf das Teileattribut übernommen. Z.B. kann ein Anwender in einer Spalte die Artikelnummer und/oder Lieferant eintragen, wodurch der Wert beim Teileinbau auf ein Teileattribut übernommen und für die Teilebeschriftung oder Stückliste verwendet werden kann. In der Katalogtabelle (siehe Katalog-Editor) wird bei verknüpften Spalten in der Spaltenüberschrift ein Linksymbol angezeigt. Ab der Version 2008 ist in allen HiCAD-Standard-Tabellen für Normteile+Halbzeuge die Spalte "BZ" mit dem Teileattribut "$BB", die Spalte "CUSTOM1" mit dem Teileattribut "CUSTOM1" und die Spalte "CUSTOM2" mit dem Teileattribut "CUSTOM2" verknüpft.

Einfügen von Teilen aus den CADENAS PARTsolutions-Katalogen

Beim Einfügen von Teilen aus den CADENAS PARTsolutions-Katalogen in HiCAD, werden die CADENAS-Attribute "Part No". und die Benennung automatisch den HiCAD-Teileattributen $BB (Sachnummer) und $01 (Benennung 1) zugeordnet. Diese Zuordnung lässt sich in der Datei STD.XML im HiCAD Verzeichnis SYS\CADENAS ändern.

Beispiel: Attributzuordnung

<?xml version="1.0"?>

-<AttribMap>

</AttribMap>

In diesem Beispiel wird das CADENAS-Attribut NB dem HiCAD Attribut $01 (Benennung1) und das CADENAS-Attribut ARTNR dem HiCAD-Attribut $BB (Sachnummer) zugeordnet.
