Kanten und isolierte Punkte löschen (Skizze)

Skizze > Bearbeiten > Lösch...

Mit dieser Funktion löschen Sie Kanten und isolierte Punkte einer Skizze oder 3D-Skizze.

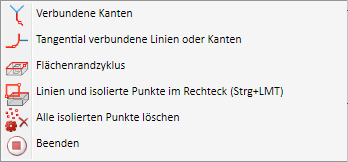

Identifizieren Sie die zu löschende Kante bzw. den isolierten Punkt oder aktivieren Sie mit der rechten Maustaste ein Kontextmenü mit weiteren Optionen.

	Verbundene Kanten Mit dieser Funktion lassen sich in einem Schritt alle mit der nächsten identifizierten Kante verbundenen Kanten - bis die Fortsetzung nicht mehr eindeutig ist - gelöscht. Auf diese Weise lassen sich ganze Linien-/Kantenzüge löschen.
	Tangential verbundene Linien oder Kanten Aktivieren Sie diese Funktion, wenn bei der nächsten identifizierten Linie/Kante auch alle tangential anschließenden Linien/Kanten gelöscht werden sollen.
	Flächenrandzyklus Mit dieser Funktion lässt sich ein Flächenrandzyklus übernehmen, den Sie durch Identifizierung von einer oder zwei seiner Kanten bestimmen.
	Linien und isolierte Punkte im Rechteck (STRG + LMT) Mit dieser Funktion lassen sich alle innerhalb eines Rechtecks liegenden isolierten Punkte und Linien löschen. Dazu bestimmen Sie mit der linken Maustaste einen Eckpunkt des Rechtecks und ziehen dann ohne die linke Maustaste loszulassen das Rechteck auf. Wenn Sie dann die Maustaste loslassen werden die im Rechteck liegenden Punkte/Linien gelöscht. Bei Linien ist dabei Folgendes zu beachten: Wird das Rechteck von links oben nach rechts unten aufgezogen, dann werden alle vollständig innerhalb des Rechtecks liegenden Linien gelöscht. Wird das Rechteck dagegen von rechts oben nach links unten aufgezogen, dann werden auch die Linien gelöscht, die nur teilweise im Rechteck liegen. Die jeweils ausgewählten Punkte und Linien werden beim Aufziehen des Rechtecks farbig markiert. Diese Funktion können Sie auch über die Tastatur aufrufen. Dazu gehen Sie wie folgt vor: Sie setzen den Cursor an die Position des ersten Eckpunktes des Rechtecks. Dann drücken Sie gleichzeitig die STRG-Taste und die linke Maustaste. Lassen Sie dann die STRG-Taste wieder los und ziehen Sie bei gedrückter linker Maustaste das Rechteck auf. Wenn Sie anschließend die linke Maustaste loslassen, werden alle innerhalb des Rechtecks liegenden isolierten Punkte und Kanten gelöscht. (Es erfolgt keine weitere Abfrage!)
	Alle isolierte Punkten löschen Mit dieser Funktion löschen Sie in einem Schritt alle isolierten Punkte der Skizze.
	Beenden Mit dieser Funktion beenden Sie die Funktion.

Weitere Löschfunktionen finden Sie unter im Menü Löschen.

Fasen und Rundungen löschen
	Rundung/Fase löschen, einzeln löscht einzelne Rundungsbögen oder Fasen. Die zugehörigen Kanten werden anschließend bis zu ihrem gemeinsamen Schnittpunkt verlängert.
	Rundung löschen, Linienzug löscht alle Rundungen eines Linienzuges. Die betroffenen Kanten werden bis zu ihrem Schnittpunkt verlängert
Punktnummern löschen
	Punktbezeichnung löschen, einzeln Löscht einzelne Punktnummern. Identifizieren Sie den Punkt, dem die Nummer zugeordnet ist.
	Punktbezeichnung löschen, aktive Skizze Löscht alle Punktnummern der aktiven Skizze/3D-Skizze.
	Punktbezeichnung löschen, Konstruktion Löscht alle Punktnummern der Konstruktion.
Sonstiges
	Punkte verschmelzen Punkte der aktiven Skizze/3D-Skizze, die auf derselben Koordinate liegen, werden zu einem Punkt zusammengefasst.

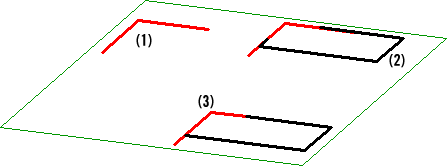

	Doppelte Linien löschen Löscht doppelte und überlappende Linien einer Skizze, d.h. exakt übereinander liegende Elemente einer Skizze. In der Abbildung sind der Ausgangsskizze (1) weitere Linien hinzugefügt worden (2). Anschließend sind die doppelten Linien gelöscht worden (3).
