Schweißnahtsymbol/-fahne bearbeiten (3D)

Um eine vorhandene Schweißnahtbeschriftung oder eine Schweißnahtfahne zu ändern, klicken Sie mit der rechten Maustaste auf die Beschriftung bzw. die Fahne.

Im anschließend angezeigten Kontextmenü stehen folgende Funktionen zur Verfügung:

	Naht bearbeiten	Mit dieser Funktion lässt sich die zu einer Schweißnahtfahne gehörende Naht bearbeiten, z.B. Wahl eines anderen Nahttyps, Änderung der Darstellung oder der Fahne. Wurde die Schweißnaht im Stahlbau mit einer auf einer Designvariante basierenden Anschlussfunktion erzeugt, dann wird zur Änderung der Schweißnaht das Dialogfenster der entsprechenden Anschlussfunktion geöffnet. Bei anderen 3D-Schweißnähten wird dasselbe Dialogfenster wie beim Einbau von Schweißnähten angezeigt. Nehmen Sie die Änderungen vor. Verlassen Sie das Fenster mit OK, um die Änderungen zu übernehmen. Die Schweißnaht wird angepasst und das Feature aktualisiert. Beachten Sie, dass die Funktion ist nur dann im Kontextmenü verfügbar ist, wenn das identifizierte Objekt eine Schweißnahtfahne ist. Für reine Schweißnahtsymbole, d.h. Symbole, die nur ein Beschriftungsfähnchen sind und nicht zu einer Schweißnaht gehören, entfällt die Funktion im Kontextmenü.

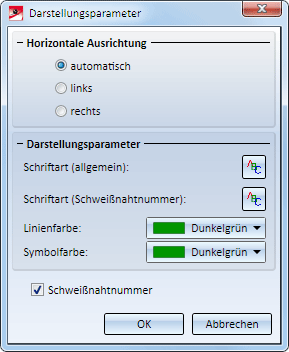

	Schweißnahtfahne bearbeiten	Mit dieser Funktion lassen sich die Parameter einer Schweißnahtfahne ändern. Dies sind die Ausrichtung, die Schriftart sowie die Linien- und die Symbolfarbe. Für die Schweißnahtnummer kann dabei eine von der übrigen Beschriftung abweichende Schriftart gewählt werden. Über die Checkbox Schweißnahtnummer haben Sie darüber hinaus die Möglichkeit, Schweißnahtnummern ein- (Checkbox ist aktiv) oder auszublenden. Beachten Sie: Für reine Schweißnahtsymbole, d.h. Symbole, die nur Beschriftungsfähnchen sind und nicht zu einer Schweißnaht gehören, öffnet sich der vollständige Schweißnahtfahnendialog. Ist die zur Fahne gehörende Schweißnaht mit HiCAD 2010 oder einer älteren Version erstellt worden, wird das Dialogfenster der Version 2010 angezeigt.
	Knickpunkt einfügen	Mit dieser Funktion fügen Sie einen neuen Knickpunkt ein. Zur Bestimmung dieses Punktes zeigt HiCAD das Symbol an. Einfügen eines Knickpunktes Nochmaliges Einfügen eines Knickpunktes
	Knickpunkt löschen	Alle zusätzlich eingefügten Knickpunkte der aktuellen Schweißnahtbeschriftung werden gelöscht.
	Fußpunkt einfügen	Mit dieser Funktion fügen Sie einen weiteren Fußpunkt, d.h. eine zusätzliche Pfeillinie, ein. Einfügen eines Fußpunktes
	Fußpunkt löschen	Alle zusätzlich eingefügten Fußpunkte der aktuellen Schweißnahtbeschriftung/Schweißnahtfahne werden gelöscht.
	Schweißnahtfahne löschen	Die komplette aktuelle Schweißnahtbeschriftung bzw. die Schweißnahtfahne wird gelöscht.

Hinweise:

Änderungen an einer mit Funktion Schweißnahtsymbol einfügen erzeugten Schweißnahtbeschriftung wirken sich nicht auf eine Schweißnahtfahne aus, die Sie beim Einbau der Schweißnaht definiert und dann mit der Funktion Fahne einfügen erzeugt haben. Dies gilt auch umgekehrt.
Sowohl die komplette Schweißnahtbeschriftung/Schweißnahtfahne als auch der Anfangspunkt der Bezugslinie lassen sich auch per Drag&Drop verschieben. Dazu klicken Sie das Objekt mit der linken Maustaste an, halten die Maustaste gedrückt und ziehen die Beschriftung bzw. den Punkt an die gewünschte Position.
