RMT > Eigenschaften > Ausrichtung abgeleiteter Ansichten
Mit diesen Funktionen haben Sie die Möglichkeit, für 3D-Teile zu bestimmen, ob die aktive Ansicht bei der Zeichnungsableitung als
gelten soll. Dies beeinflusst die Ausrichtung der Baugruppen bei der Zeichnungsableitung. Die Teile werden in der Konstruktion entsprechend gekennzeichnet. Wollen Sie diese Kennzeichnung wieder zurücksetzen, dann wählen Sie die Funktion Zurücksetzen

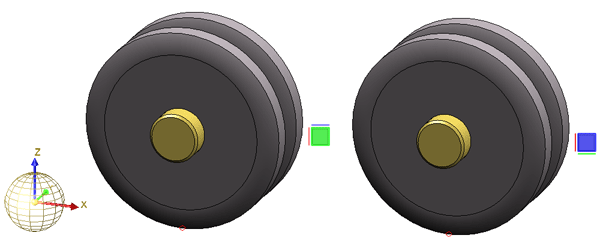

Links: Aktive Ansicht als Vorderansicht, Rechts: Aktive Ansicht als Draufsicht
Wird die Baugruppe oder die Ansicht gedreht, dann wird die Kennzeichnung der Teile entsprechend mitgeändert.
Hinweis:
Die Sichtbarkeit dieser Darstellung kann im Konfigurationsmanagement unter Systemeinstellungen > Visualisierung > Zeichnungsausrichtung des aktiven 3D-Teils darstellen aktiviert/deaktiviert werden.
