Positionsnummer
Es werden die in der Datei POSNUMMERSTB.FTD definierten Beschriftungseinstellungen verwendet.
Sachnr.+Pos.nr.
Es werden die in der Datei SACHNUMMER_POSNUMMER.FTD definierten Beschriftungseinstellungen verwendet.
Vorlage wählen
Hier haben Sie die Möglichkeit, eine beliebige Vorlagendatei (.FTD) auszuwählen und die dort definierten Beschriftungseinstellungen zu verwenden. Alle Teile der Teileliste werden dann automatisch in einem Schritt beschriftet. Waren Teile der Liste bereits beschriftet, dann erfolgt die Abfrage
Vorhandene Beschriftungsfahnen ersetzen ?
Bei Wahl von JA werden die vorhandenen Beschriftungen ersetzt.
Beachten Sie bitte, dass bei dieser Funktion nur Vorlagen berücksichtigt werden, in denen eine Hinweislinie definiert ist. Bei anderen Vorlagen ist die Funktion ohne Wirkung.
Automatische Teilebeschriftung
Bei dieser Funktion können Sie die Vorlagendatei mit den Beschriftungseinstellungen frei wählen und verschiedene Filtereinstellungen nutzen. Beispielsweise können Sie so festlegen, ob untergeordnete Teile ebenfalls beschriftet werden sollen oder nicht.

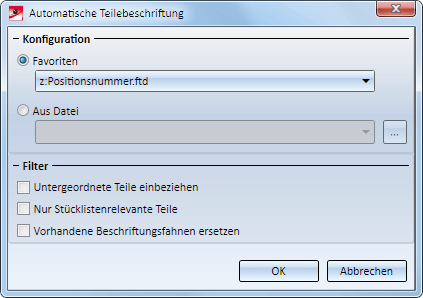

Dazu wird das folgende Dialogfenster angezeigt:
Konfiguration
- Favoriten
Aktivieren Sie diese Option, wenn Sie die im Konfigurationsmanagement eingestellten Vorlagendateien verwenden wollen. Defaultmäßig sind dies
- z:Positionsnummer.ftd für die Beschriftung mit Positionsnummer
- z:Sachnummer_Positionsnummer.ftd für die Beschriftung mit Sach- und Positionsnummer
- z:z:PosNummerSTB_Profil.ftd für die Beschriftung von Stahlprofilen
Die Einstellungen finden Sie im Konfigurationsmanagement unter Zeichnung > Beschriftungen > Automatische Beschriftung > Favourites. Dort können Sie auch die Vorlagendatei für die automatische Beschriftung voreinstellen. Diese wird nach dem Start der Funktion Automatische Teilebeschriftung als Vorbelegung im Feld Favoriten angezeigt.
- Datei
Aktivieren Sie diese Option, wenn Sie eine beliebige Beschriftungsvorlage wählen wollen. Klicken Sie dann auf
, um die gewünschte Datei auszuwählen.
Filter
Hier haben Sie die Möglichkeit, Filtereinstellungen vorzunehmen und so z.B. bestimmte Teile der Auswahl von der Bearbeitung auszuschließen.
Folgende Filter sind verfügbar:
- Untergeordnete Teile einbeziehen
bestimmt, ob auch die untergeordneten Teile beschriftet werden sollen oder nicht. - Nur stücklistenrelevante Teile
bestimmt, ob nur die stücklistenrelevanten Teile der Auswahl beschriftet werden oder alle. - Vorhandene Beschriftungsfahne ersetzen
bestimmt, wie bereits vorhandene Beschriftungsfahnen behandelt werden.
