Modification dynamique du tracé - Affichage du texte
Les segments dont la longueur est modifiée par le nouveau tracé sont représentées en pointillés. De plus, des informations supplémentaires peuvent être affichées en cochant les cases correspondantes de la fenêtre de modification du tracé sous Affichage du texte.
Longueurs modifiées

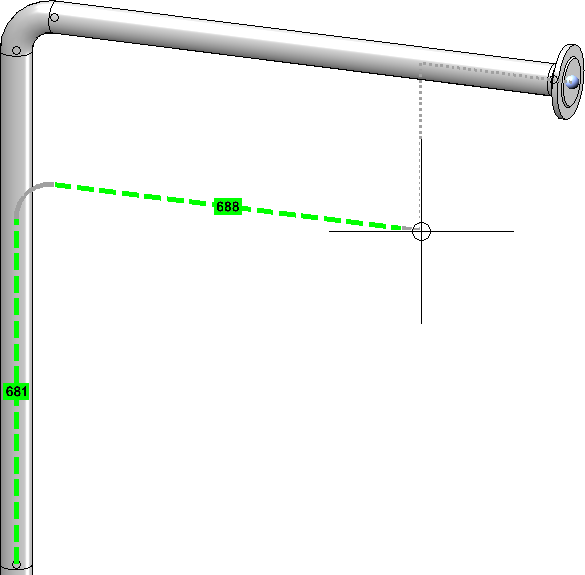

Si les longueurs modifiées doivent également être affichées sous forme de texte, la case Longueurs modifiées doit être cochée.
Position relative dans la grille

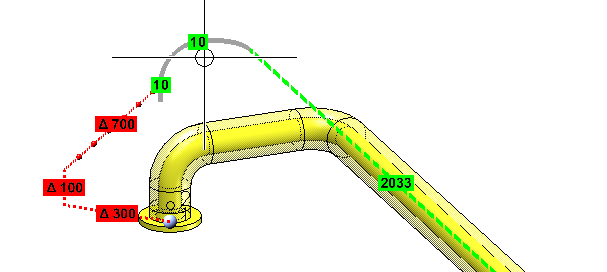

Si la case Utiliser la grille est cochée, la grille est visualisée par des lignes auxiliaires en pointillés.Si la case Position relative dans la grille est également cochée, la distance au point initial est inscrite sur les lignes auxiliaires le long des axes de la grille. Pour distinguer plus facilement ces distances des textes dont les longueurs ont été modifiées, elles sont précédées d'un Δ (grand delta).
Cf. également la rubrique Utiliser la grille.
