Modification dynamique du tracé - Segments de longueur fixe

Tuyauteries+Process > Outils de tuyauterie > Modifier > Modifier le tracé

Au lieu d'utiliser des points fixes, il est également possible de marquer des segments individuels de la tuyauterie comme non modifiables. Pour ce faire, cochez l'option Sélectionner les segments de longueur fixe.

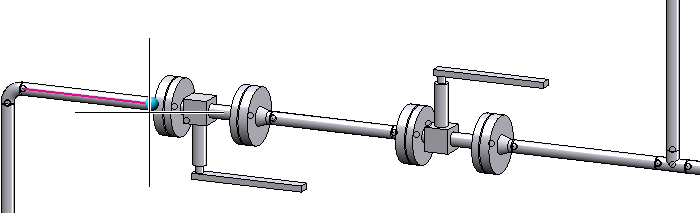

Par exemple, dans le segment de tuyauterie suivant, les deux vannes doivent être déplacées ensemble vers la droite, tout en conservant leur distance.

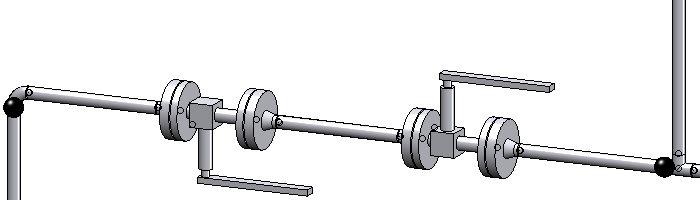

Pour ce faire, définissez d'abord deux autres points fixes, comme décrit sous Points fixes.

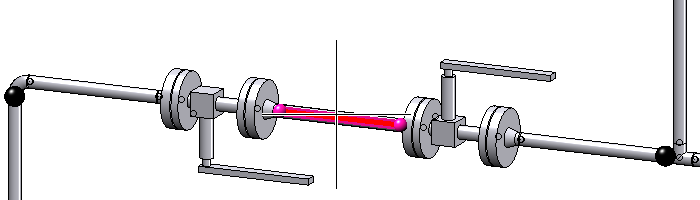

Sélectionnez ensuite le segment entre les deux valves comme fixe.Les segments fixes sont colorées en rouge.

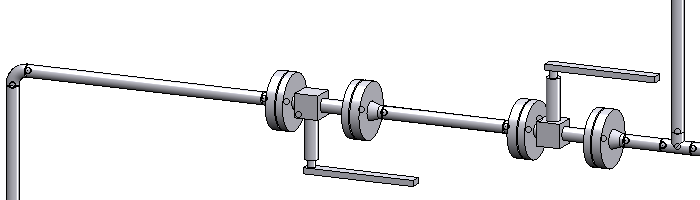

Vous pouvez maintenant repositionner les deux valves avec la segment fixe.
