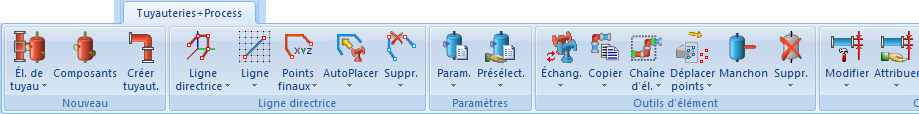

Onglet "Tuyauteries+Process"

Les fonctions de tuyauterie se trouvent regroupées dans l'onglet Tuyauteries+Process.

Cet onglet est divisé en plusieurs groupes de fonctions :

Groupes de fonctions	Description
Nouveau	Insertion de nouveaux éléments et composants de tuyauterie et création de nouvelles tuyauteries.
Ligne directrice	Création et modification de lignes directrices.
Paramètres	Définition des paramètres de base pour la tuyauterie, c'est-à-dire pour l'insertion d'éléments, la sélection d'éléments, l'attribution de symboles P+ID, le couplage au schéma P+ID, pour les actions de chargement/enregistrement ainsi que pour les nomenclatures, Définition et modification du système de coordonnées local, Définition/Annulation de l'identifiant de tuyauterie, Paramètres prédéfinis pour la sélection des éléments, Activation/Désactivation de la tuyauterie.
Outils d'élément	Modification des éléments et insertion des raccords et des manchons.
Outils de tuyauterie	Modifier, vérifier et exporter des tuyauteries.
Évaluation	Informations, nomenclatures et actualisation des valeurs d'attributs.
Isométrie	Création et modification d'isométries de tuyauterie.
Attribution P+ID	Couplage des planifications d’implantation avec les schémas P+ID et vérification des renvois et des attributions.
Outils de données d'éléments	Personnalisation des planifications d’implantation et des projets de schémas P+ID correspondants à la base de données HELiOS sur votre ordinateur. De plus, le Gestionnaire d'accessoires peut être lancé ici, ce qui vous permet - si le catalogue HiCAD est sélectionné comme source de données d'éléments - d'attribuer rapidement et facilement des accessoires aux éléments de la tuyauterie.

Si l'onglet Tuyauteries+Process n'est pas affiché, vous pouvez l'activer à l'aide de la fonction Paramètres > Catégories du ruban et cochez les cases Tuyauteries+Process et, au besoin, Isométrie.
