Remarques sur les types d'éléments

Dérivation

Ce type d'élément permet de créer des dérivations au moyen de raccords en selle ou de tuyaux de diamètre inférieur, via des segments cylindriques se terminant par une surface de jonction. Si on le souhaite, il est possible de créer plusieurs dérivations (dans des directions différentes). Le point de dérivation peut également être situé sur le point 4. Cliquez ici pour plus d'informations.

Coude

Lors de l'insertion d'un coude, la modification de la ligne directrice se fait de la manière suivante :

HiCAD remplace l'angle sélectionné par une arête courbe d'un rayon et d'une longueur appropriés. La nouvelle arête est attribuée à la strate 0, c'est-à-dire qu'elle n'est visible que lorsque cette strate est active. Les arêtes qui convergeaient auparavant vers l'angle sont raccourcies en conséquence.

Genou

Ce type d'élément permet de créer des dérivations au moyen de raccords en selle ou de tuyaux de plus petit diamètre, via des sections cylindriques se terminant par une surface de jonction. Si on le souhaite, il est possible de créer plusieurs dérivations (dans des directions différentes). Cliquez ici pour plus d'informations.

Tuyau droit

Un tuyau droit qui a été modélisé en tant que variante de Feature ne peut pas être inséré en tant que "tuyau coudé".

Pièce en T

Ce type d'élément permet de créer des dérivations au moyen de raccords en selle ou de tuyaux de plus petit diamètre, via des segments cylindriques se terminant par une surface de jonction. Si on le souhaite, il est possible de créer plusieurs dérivations (dans des directions différentes). Le point de dérivation peut également être situé sur le point 4. Cliquez ici pour plus d'informations.

Bride

Bride détachée / Bride plate

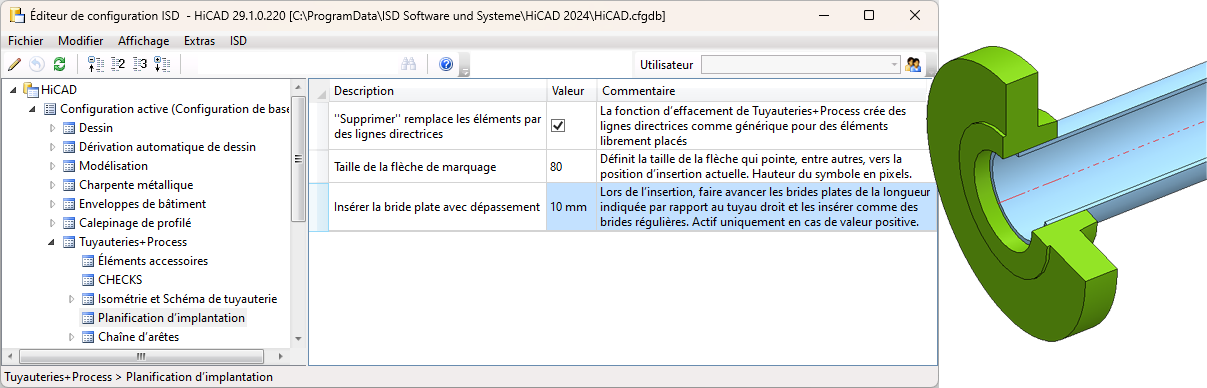

Si vous entrez une valeur de 0 ou une valeur négative, les brides détachées seront installées comme d'habitude. Si une valeur positive est saisie, chaque bride détachée est installée comme une bride normale. En particulier, lors du raccordement à un tuyau droit, il n'est pas nécessaire de se raccorder au premier point, comme c'est habituellement le cas pour les brides détachées, mais au deuxième point. La valeur par défaut est 0.

Veuillez lire les remarques de la rubrique Éléments de tuyau : Collerette à souder et brides détachées.

Collerette à souder et brides détachées

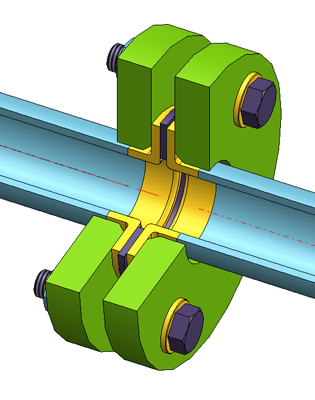

HiCAD prend en charge l'installation de collerettes à souder avec des brides détachées. Les variantes correspondantes sont disponibles dans l'inventaire des éléments standard pour les Tuyauteries+Process.

Veuillez noter les points suivants :

Dans la planification des tuyauteries, il arrive que les brides détachées soient insérées une fois en tant que brides et une fois en tant qu'éléments de fixation. Cela entraîne des problèmes, notamment en interaction avec HELiOS, car dans le pire des cas, deux articles doivent être créés pour un élément, l'un en tant que bride et l'autre en tant que fixation.

Depuis HiCAD 2023 SP1, les brides détachées existantes classées comme fixations sont donc également classées comme brides.

Le contexte dans lequel ces brides détachées étaient précédemment utilisées est celui des fixations pour les collerettes à souder. Celles-ci étaient auparavant conçues comme des brides.

À partir de HiCAD 2023 SP1, cependant, les collerettes à souder sont disponibles en tant que nouveau type d'élément. D'une part, ils sont conçus pour interagir avec les brides détachées habituelles. D'autre part, ils prennent en charge des fonctionnalités que l'on trouve habituellement dans les brides. Un exemple est le placement automatique des extrémités libres et les contre-brides automatiques.

En ce qui concerne les collerettes à souder et le traitement des brides détachées, il convient donc de faire la distinction entre

HiCAD supporte les deux procédures, mais nous recommandons celle de HiCAD 2023 SP1.

Collerette à souder et traitement des brides détachées avant HiCAD 2023 SP1

Avec les variantes KM10357_WN_DIN.VAA et ROFI10357_WN_ISO.VAA, l'inventaire des pièces standardisées contient deux familles d'éléments qui sont elles-mêmes classées comme des brides, mais qui sont en réalité des collerettes à souder :

Variante

Désignation de la norme

KM10357_WN_DIN.VAA

Kieselmann 10357



ROFI10357_WN_ISO.VAA

RO-FI 10357

contient tous les sous-types de collerettes à souder modélisées

ROFI10357_WN_ISO_R1.VAA

RO-FI 10357 R1

contient chacun un élément des sous-types

de ROFI10357_WN_ISO.VAA

ROFI10357_WN_ISO_R2.VAA

RO-FI 10357 R2

Les variantes se réfèrent dans leur type de jonction aux brides détachées de la norme DIN 2642, qui sont classées comme des fixations asymétriques :

Série

Variante

Désignation de la norme

1

N2642_LF_R1.VAA

N2642 R1

2

N2642_LF_R2.VAA

N2642 R2

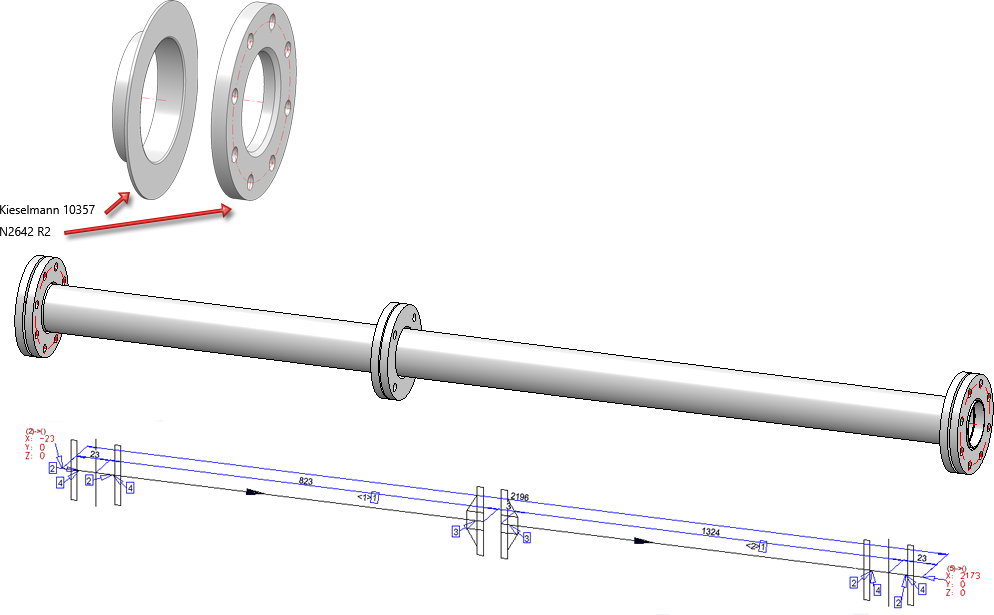

Les brides détachées de la série 1 correspondent à la variante ROFI10357_WN_ISO_R1.VAA. Les brides détachées de la série 2 correspondent aux variantes ROFI10357_WN_ISO_R2.VAA et KM10357_WN_DIN.VAA.

Il existe deux possibilités pour modéliser vos propres collerettes à souder :

Collerette à souder et traitement des brides détachées à partir de HiCAD 2023 SP1

Aux éléments conçus avant HiCAD 2023 SP1 pour l'utilisation de brides détachées en tant qu'éléments de fixation, des versions ont été ajoutées avec HiCAD 2023 SP1 qui fonctionnent comme une combinaison Collerette à souder-Bride détachée.

Les brides détachées N2642_LF_R1.VAA et N2642_LF_R2.VAA classées en tant qu'éléments de fixation sont également proposées en tant que brides.

Série

Variante *

Désignation de la norme

1

N2642_LFC_R1.VAA

N2642 R1

2

N2642_LFC_R2.VAA

N2642 R2



Les éléments KM10357_WN_DIN.VAA et ROFI10357_WN_ISO.VAA (précédemment classés en tant que brides) sont disponibles en tant que collerettes à souder :

Variante *

Désignation de la norme

KM10357_WNC_DIN.VAA

Kieselmann 10357



ROFI10357_WNC_ISO.VAA

RO-FI 10357

contient tous les sous-types de collerettes à souder modélisées

ROFI10357_WNC_ISO_R1.VAA

RO-FI 10357 R1

contient chacun un élément des sous-types

de ROFI10357_WNC_ISO.VAA

ROFI10357_WNC_ISO_R2.VAA

RO-FI 10357 R2



* Le C dans le nom de fichier des variantes adaptées signifie "collar" (forme abrégée de "weld neck collar").

Les brides détachées de la série 1 correspondent à la variante ROFI10357_WNC_ISO_R1.VAA. Les brides détachées de la série 2 correspondent aux variantes ROFI10357_WNC_ISO_R2.VAA et KM10357_WNC_DIN.VAA.



Pour modéliser votre propre collerette à souder, veuillez lire les informations dans les rubriques Type d'élément : Collerette à souder ou Variante pour Type d'élément : Collerette à souder .

Joint d'étanchéité

Les paramètres spécifiés sous Joint d'étanchéité de bride dans l'onglet Sélection d'élément de la fenêtre de dialogue Paramètres de Tuyauteries+Process seront pris en compte.

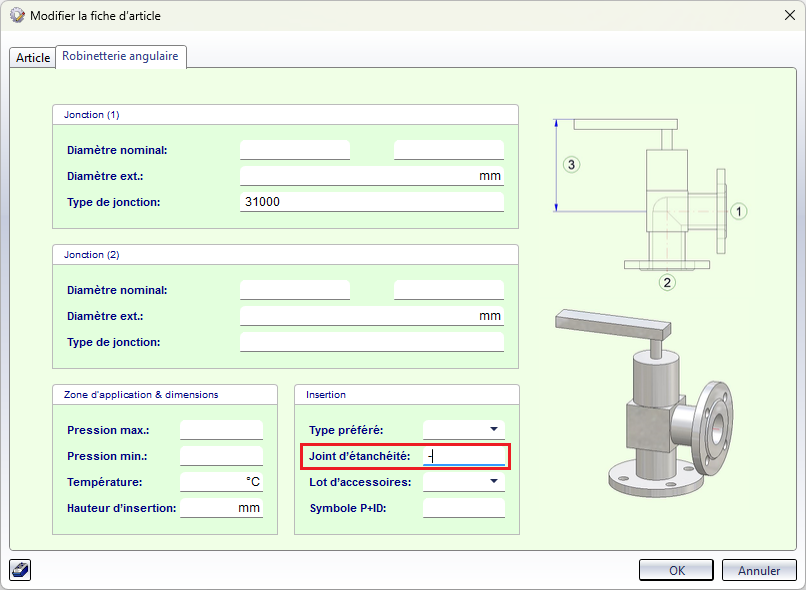

L'insertion de joints peut être empêchée via la fiche d'article d'un élément correspondant. Pour ce faire, définissez la valeur de l'attribut Joint d'étanchéité dans la fiche d'article sur la valeur - (moins). Cela permet d'ignorer les paramètres des joints à toutes les jonctions de l'élément, c'est-à-dire qu'aucun joint n'est défini. Cela s'applique également lorsque d'autres éléments sont joints à cet élément.

Exemple :

Fixation de tuyau / Collier pour tuyaux multitubulaires

Lorsque vous insérez une fixation de tuyau (ou un collier pour tuyaux multitubulaires), vous devez faire la distinction entre

Si les deux attributs existent, la case Utiliser aussi le diamètre extérieur 2 comme critère de recherche pour les fixations de tuyau dans l'onglet Recherche d'élément de la fenêtre des Paramètres de Tuyauteries+Process doit être activée.

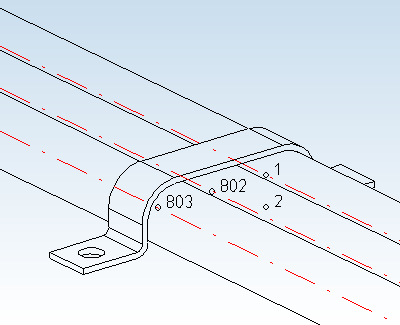

Points isolés dénommés spéciaux pour les colliers de tuyaux multitubulaires

Comme pour tous les éléments de type Fixation de tuyau, le point de référence pour l'insertion de colliers pour tuyaux multitubulaires est le point isolé portant la dénomination 1. Après l'insertion, ce point sera situé sur l'axe central du "premier" tuyau maintenu par la fixation. D'autres points isolés dénommés déterminent la position des axes centraux des autres tuyaux fixés par la fixation : 802 pour le deuxième tuyau, 803 pour le troisième tuyau, etc. Le point 2 est un point auxiliaire nécessaire à l'alignement de la fixation lors de son insertion.

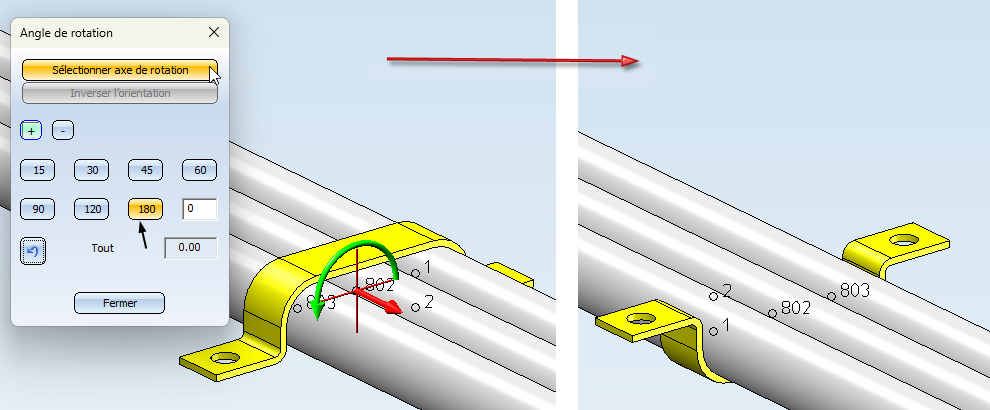

Les points 802, 803, etc. peuvent également être utilisés pour la fonction Rotation de l'élément  :

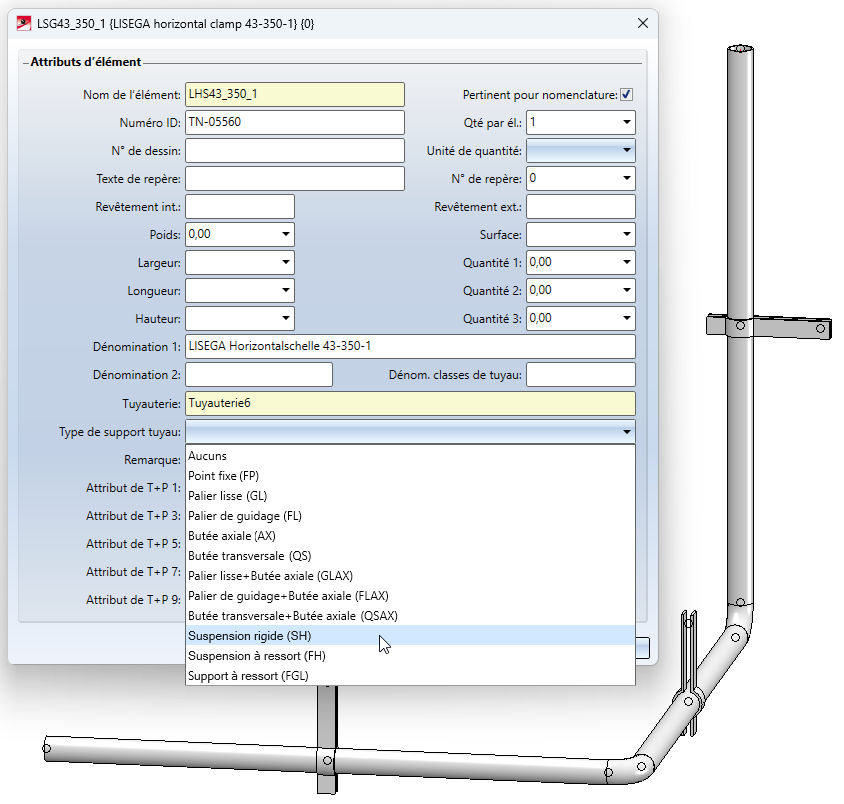

Type de support de tuyau

L'attribut Type de support tuyau (nom de l'attribut PIPE_SUPPORT_TYPE) peut être attribué aux fixations de tuyau à l'aide de la fonction Attributs d'élément. En attribuant cet attribut, différents types de supports de tuyau peuvent être représentés dans Rohr2. Les entrées de la liste de choix présentent en outre les abréviations Rohr2, ce qui vous permet d'établir plus facilement l'attribution.

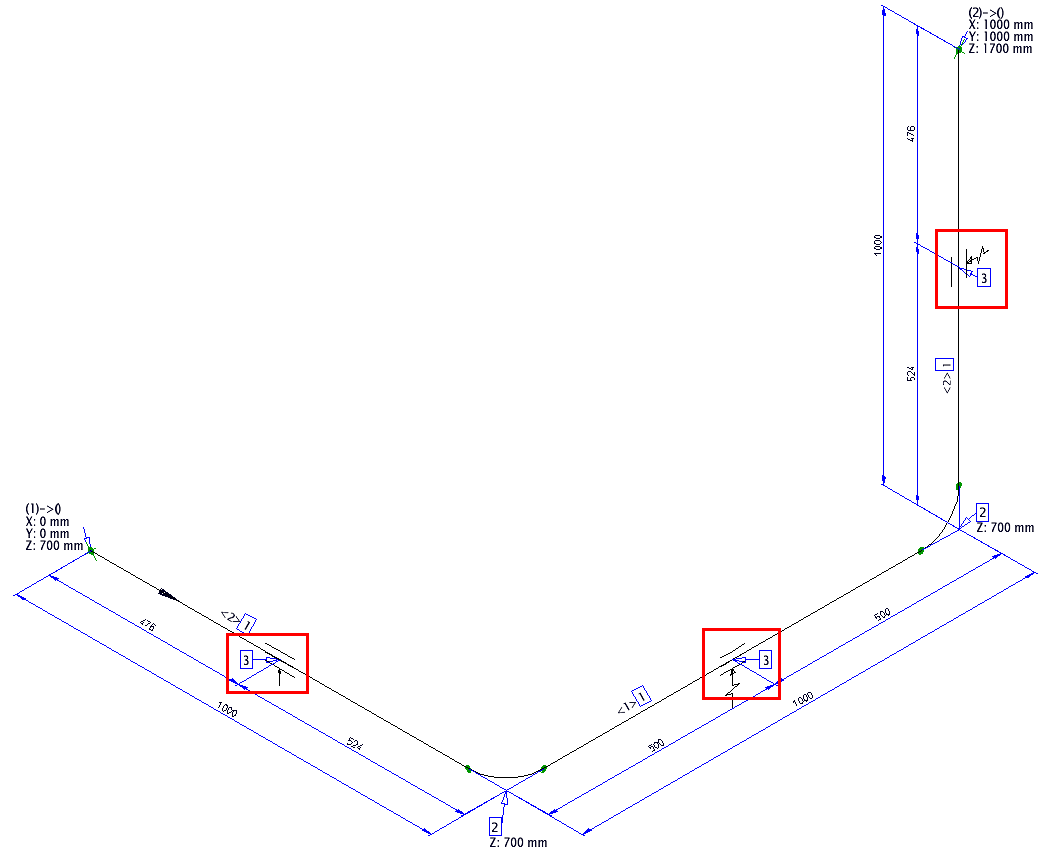

De plus, il est possible à partir de SP2 de définir des symboles dépendant du type de support qui doivent être utilisés pour la représentation dans un dessin d'isométrie.

Ainsi, si un type de support a été attribué à une fixation de tuyau et un symbole à ce type de support, la représentation symbolique initiale de la fixation de tuyau dans l'isométrie sera remplacée par le symbole du type de support.



Les symboles associés aux types de support se trouvent dans le sous-dossier PlantParts\Symbols\PipeSupport.

Dans le même répertoire, vous trouverez le fichier support_type_symbols.txt qui effectue l'attribution entre les types de support et les symboles. Le fichier utilise les abréviations connues de Rohr2 pour les types de support. L'assignation d'un symbole se fait par une ligne de la forme

abréviation ="nom de fichier sans extension"



Un petit exemple :

FP="fixed_point"

Cela signifie que le symbole l fixed_point.FGA est attribué au type de support FP.

Réducteur

Dans le cas de réducteurs concentriques, il est possible de dériver à l'aide d'un raccord en forme de selle ou d'un autre tuyau de plus petit diamètre, chaque fois dans un segment cylindrique qui se termine par une surface de jonction. Il est également possible de dériver plusieurs fois (dans différentes directions) à partir d'un point de dérivation. Pour plus d'informations, cliquez ici.

Raccord en forme de selle et Elbolet

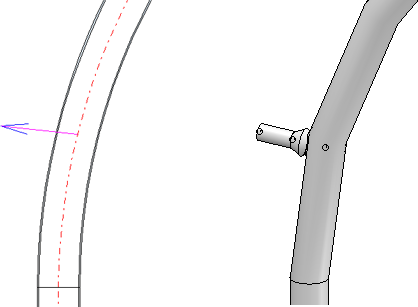

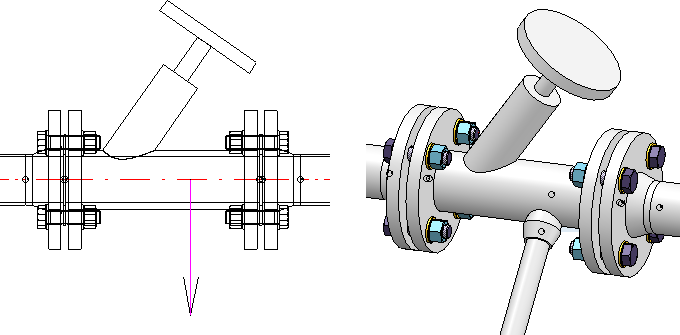

Les pièces de type Raccord en forme de selle peuvent être raccordées à n'importe quel élément de tuyau (ci-après dénommé "élément cible"). L'Elbolet est un raccord à selle spécial qui peut être utilisé comme jonction pour les coudes à 90° et permet la création d'une dérivation sur un coude. L'Elbolet est soudé sur le coude de manière à ce que son axe central soit perpendiculaire à l'une des deux surfaces de la jonction du coude et passe par le point de jonction correspondant.

Les règles suivantes s'appliquent à l'insertion des raccords en forme de selle / Elbolet :

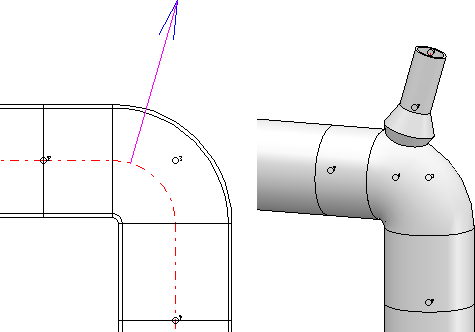

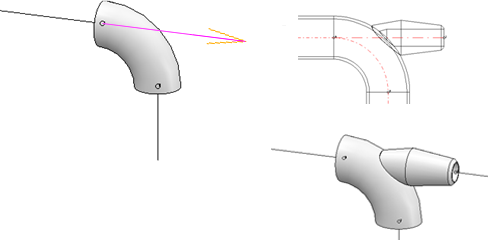

Exemple - Elbolet sur un coude



À savoir :

Les Elbolets conformes à la norme ASME ANSI ne s'appliquent qu'à des coudes particuliers (ASME ELBOW LR... ). Le diamètre nominal en pouces de l'elbolet doit correspondre au diamètre nominal du coude. Si aucun Elbolet correspondant ne peut être trouvé pour un coude, un message approprié sera affiché :
