Interface ROHR2

Tuyauteries+Process > Évaluation > Nom. Tuyaut. > ROHR2

L'interface neutre ROHR2 permet de réutiliser les données de tuyauterie HiCAD dans ROHR2. ROHR2 de SIGMA Ingenieurgesellschaft mbH est un système de programme pour l'analyse statique et dynamique de systèmes de tuyauterie complexes et de structures portantes générales.

À partir des données de tuyauterie HiCAD, toutes les données d'entrée ROHR2 peuvent être transférées automatiquement via cette interface.

Vous disposez pour cela des fonctions suivantes :

Démarrer ROHR2

Cette fonction permet d'exporter la tuyauterie sous forme de fichier NTR, puis de lancer le programme ROHR2.

Le programme ROHR2 n'est pas inclus dans la gamme des produits HiCAD. Si le programme est installé sur votre ordinateur, vous devez paramétrer le chemin et le nom du programme en conséquence dans le fichier système HiCAD ROHR2PROGNAME.DAT (répertoire SYS), par exemple E:\ROHR2\R2WIND.EXE.

Créer seulement le fichier NTR de ROHR2

Cette fonction exporte en une seule opération toutes les tuyauteries sous forme de fichiers NTR.

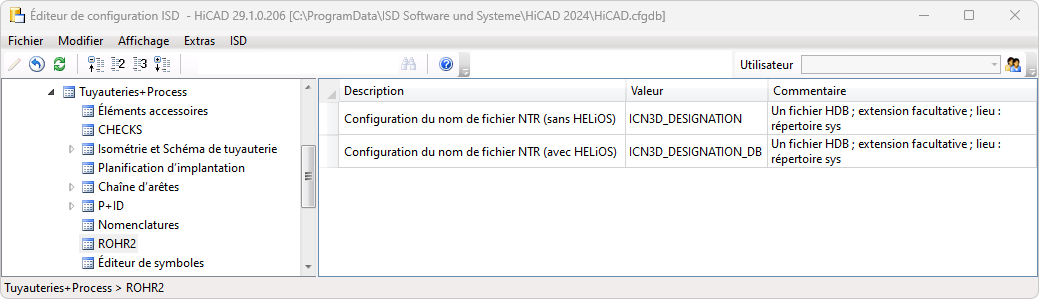

Le nom de fichier peut être configuré librement via des fichiers HDB. Pour ce faire, les paramètres suivants sont disponibles dans le Gestionnaire de Configuration ISD sous Tuyauteries+Process > ROHR2 :

configuration du nom de fichier NTR (sans HELiOS) et
configuration du nom de fichier NTR (avec HELiOS).

Les fichiers ICN3D_DESIGNATION et ICN3D_ DESIGNATION_DB sont utilisés par ISD comme paramètres par défaut. Ce sont les fichiers HDB qui sont également utilisés pour l'affichage de la colonne Désignation de la fenêtre ICN Structure d'élément 3D. Cela signifie que c'est le Numéro ID de la tuyauterie ou, si celui-ci n'est pas disponible, le nom de l'élément qui sera utilisé par défaut comme nom de fichier.

Si vous souhaitez donner un autre nom aux fichiers, vous pouvez corriger les fichiers en conséquence ou utiliser vos propres fichiers. Pour plus d'informations, reportez-vous à la rubrique Fichiers HDX et HDB.

Notez cependant que si vous modifiez les fichiers ICN3D_DESIGNATION et ICN3D_DESIGNATION_DB, ces modifications affecteront également le navigateur ICN !

Vous pouvez également créer vos propres fichiers HDB et les paramétrer dans le Gestionnaire de Configuration. Les fichiers doivent avoir l'extension .HDB et être stockés dans le répertoire HiCAD sys.

Un petit exemple :

Admettons que vous souhaitez utiliser la Dénomination 1 (attribut $01) ou la Dénomination 2 (attribut $02) de la tuyauterie comme nom des fichiers NTR, mais que vous ne souhaitez pas modifier le navigateur ICN. Dans ce cas, vous pourriez générer des copies des fichiers mentionnés ci-dessus, par exemple ICN_NTR_PLANT et ICN_NTR_PLANT_DB, les modifier en conséquence, puis les paramétrer dans le Gestionnaire de Configuration :

ICN_NTR_PLANT.HDB

ICN_NTR_PLANT_DB.HDB

HDB

# Configuration file for the output of any number of

# HiCAD part attributes instead of the part name in the 3-D browser.

# TEXT - Commentary ( will not be displayed )

# ATTR - Attribute to be displayed

# TYP - STRING(default), DOUBLE

# NKS - Decimal places

# <H> - HiCAD part attribute

# <E> - Features

# _BEGIN_OR_ _END_OR_ - "ODER" link

_BEGIN_OR_

<H>::TEXT=""::ATTR="$01"::TYP="WCHAR"

<H>::TEXT=""::ATTR="$02"::TYP="WCHAR"

<E>::TEXT="Teilename"::ATTR="NAME"::TYP="STRING"

_END_OR_

HDB

# Configuration file for the output of any number of

# HiCAD part attributes instead of the part name in the 3-D browser.

# TEXT - Commentary ( will not be displayed )

# ATTR - Attribute to be displayed

# TYP - STRING(default), DOUBLE

# NKS - Decimal places

# <H> - HiCAD part attribute

# <E> - Features

# _BEGIN_OR_ _END_OR_ - "ODER" link

_BEGIN_OR_

<T>::TEXT="Normbezeichnung"::ATTR="NORMBEZEICHNUNG"

<T>::TEXT="Sachnummer"::ATTR="HEL_SACHNUMMER"

<D>::TEXT="Dokumentnr."::ATTR="HEL_DOKUNUMMER"

<H>::TEXT=""::ATTR="$01"::TYP="WCHAR"

<H>::TEXT=""::ATTR="$02"::TYP="WCHAR"

<E>::TEXT="Teilename"::ATTR="NAME"::TYP="STRING"

_END_OR_

Notez que les brides détachées ne sont pas transférées à ROHR2.

À savoir :

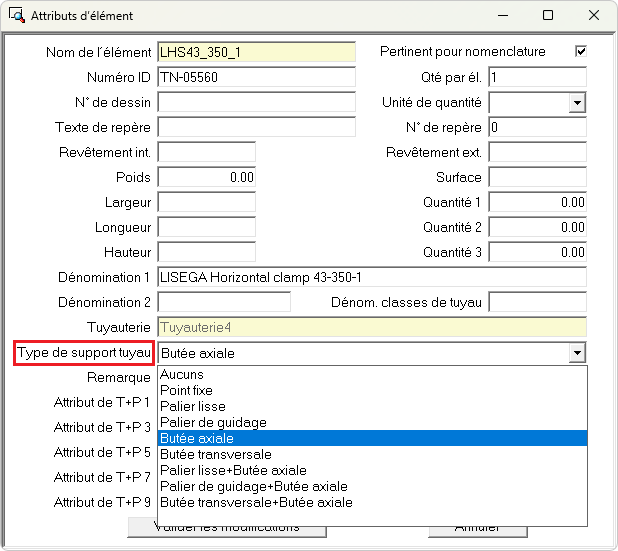

Vous pouvez assigner l'attribut Type de support tuyau - nom de l'attribut PIPE_SUPPORT_TYPE - aux fixations de tuyau à l'aide de la fonction Attributs d'élément.

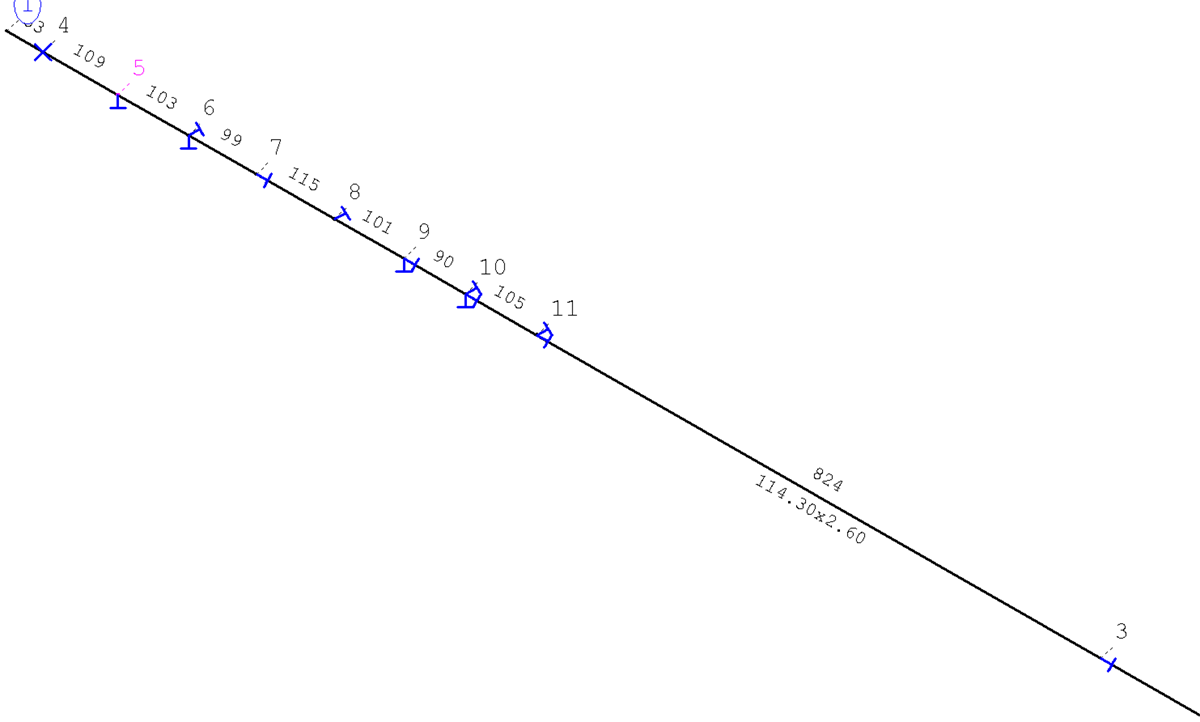

En assignant cet attribut, différents types de supports de tuyau peuvent alors être représentés dans ROHR2.

Métadonnées LAST

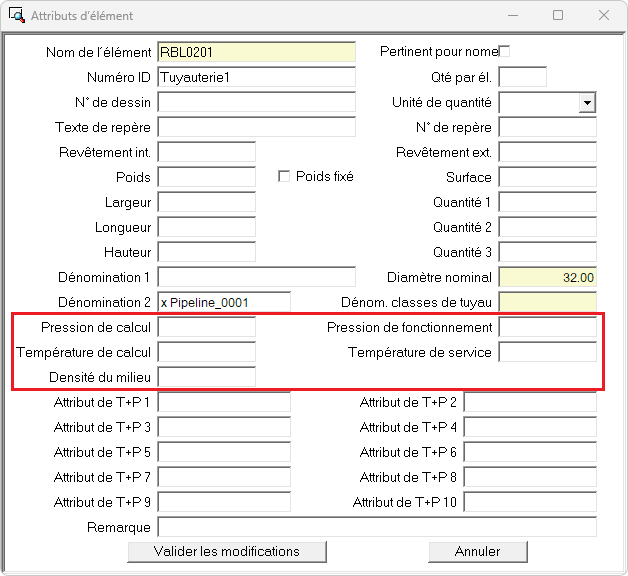

Dans la fenêtre des Attributs d'élément d'une tuyauterie, il est possible de sélectionner

la pression de calcul,
la pression de fonctionnement,
la température de calcul,
la température de fonctionnement, ainsi que
la densité du milieu.

Ces informations sont transmises lors de l'exportation via l'interface ROHR2.

Attributs
Pression de calcul	PIPE_PA
Pression de fonctionnement	PIPE_PB
Température de calcul	PIPE_TA
Température de fonctionnement	PIPE_TB
Densité du milieu	PIPE_GAMMED

Remarques sur l'exportation ROHR2

Si seul PIPE_PB est indiqué, c'est alors PIPE_PA = PIPE_PB qui sera paramétré.
Si PIPE_PB n'est pas indiqué, c'est alors PIPE_PB = PIPE_PA qui sera paramétré.
Si seul PIPE_TB est indiqué, c'est alors PIPE_TA=PIPE_TB qui sera paramétré.
Si PIPE_TB n'est pas indiqué c'est alors PIPE_TB=PIPE_TA qui sera paramétré.
