Variante pour él. de constr. : Collerette à souder

Règles pour la création de variantes d'éléments pour les Tuyauteries+Process



Position des points de jonction et détermination des longueurs d'insertion pour différents types de jonction
Jonction pour souder bout à bout	Jonction par bride	Raccord de jonction pour les connexions vissées, insérées ou de manchon soudé	Manchon de jonction pour les connexions vissées, insérées ou de manchon soudé
a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)



Points isolés dénommés

Désignation	Objectif	Commentaire	Position dans le système de coordonnées
!	Point de jonction	Point d'appui	à l'origine (0,0,0)

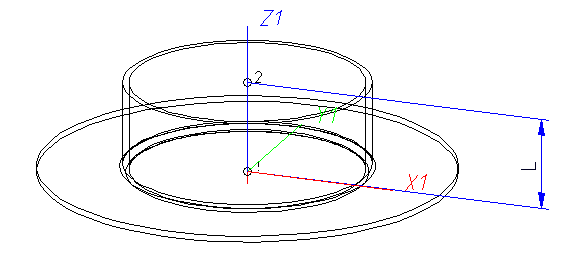

2	Point de jonction		X = 0, Y = 0, Z > 0



Noms des variables

Nom	Description	Attribut (optionnel)
L	Longueur de la distance entre les points “!“ et “2“	LAENGE

Si les noms de variables indiqués dans la colonne Nom sont utilisés, il n'est pas nécessaire de leur attribuer des attributs via l'Éditeur de variantes. Si d'autres variables sont nécessaires, vous devez leur attribuer les attributs indiqués dans la colonne Attribut.



Fichier VAA

Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.

Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie :

Paramètre Toutes les dimensions doivent être indiquées en millimètres ; Exception : Diamètres nominaux en pouces	Variable (proposition)	Attribut attribué
Diamètre nominal, Jonction “!“ et “2“	N	NENNWEITE
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :
Diamètre nominal en pouces, Jonction “!“ et “2“	NI	N_INCH
Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2'').
Pour les manchons de jonction, ils se réfèrent au tuyau à insérer :
Diamètre extérieur, Jonction “2“	D	D_AUSSEN
Épaisseur de paroi, Jonction “2“	F1	WANDDICKE

Si nécessaire, l'attribut LAENGE droit être attribué aux variables de longueur (voir les noms de variables ci-dessus).



Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.

Des valeurs doivent être saisies au moins pour les attributs suivants :

Attribut	Description
BENENNUNG	Désignation de l'élément
COMPONENT_TYPE	Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS
NORMBEZEICHNUNG	Désignation standard de l'élément (identique pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.
BESTELLVERMERK	Note de commande, contenu individuel
ANSCHLUSSART	Type de jonction de la jonction “!“ (toujours Jonction par bride)
ANSCHLUSSART2	Type de jonction de la jonction “2“
Valeurs possibles de l'attribut ANSCHLUSSART : 1000x Soudé bord à bord Fournir un élément supplémentaire lors de l'insertion de l'élément Si une jonction est spécifiée dans l'attribut ANSCHLUSSART, l'élément fournit et connecte un élément supplémentaire de la norme spécifiée dans l'attribut lorsqu'il est indiqué pour la jonction. Les collerettes à souder peuvent comporter des brides détachées dans leur type de jonction. Comme il n'existe pas de type d'élément Bride détachée, il a été défini pour les collerettes qu'il s'agit d'une bride détachée lorsque l'identifiant du type d'élément pour les brides est utilisé dans le type de jonction, c'est-à-dire 5100010. Par exemple, le contenu de l'attribut ANSCHLUSSART pourrait se présenter comme suit : 20002 1 5100010 N2642 R2 Ici, N2642 R2 est la désignation normalisée avec laquelle la bride détachée doit être introduite dans la base de données.   Dans la définition du type de jonction, il est également possible d'utiliser un identifiant de type d'élément sans définir en plus la norme. Pour les collerettes à souder, vous pouvez donc définir que vous souhaitez monter automatiquement une bride détachée, mais vous n'êtes pas obligé de définir la norme. Si la bride détachée est ambiguë, un masque de recherche correspondant (HELiOS ou catalogue) vous est proposé. 2000x Raccordement par bride 2100x Bride avec rainure 2200x Bride folle 2040x Jonction par bride d'une bride détachée . 3100x Vissé, raccord fileté 3200x Vissé, manchon 4100x Emboîté, raccord fileté 4200x Emboîté, manchon 5100x Soudé au manchon, raccord fileté 5200x Soudé au manchon, manchon Le dernier caractère (x) fournit des informations sur la signification du complément : 0 = Pas de supplément 2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.   Veuillez également lire les informations données dans les paragraphes Identifiant de type de jonction avec information de priorité et Identifiant du type de jonction - Liste de normes d'élément.



Si les collerettes à souder doivent être insérées avec la bride détachée des attributs de jonction, l'option Insérer autom. les éléments de jonction doit être cochée dans l'onglet Sélection d'élément de la fenêtre des Paramètres de Tuyauteries+Process.



Traitement des diamètres nominaux en pouces dans la base de données HELiOS :

Lors de la synchronisation des éléments, les diamètres nominaux en pouces seront repris dans les attributs N_INCH, N2_INCH et N3_INCH. Les chaînes de caractères habituelles pour l'indication du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1.5) seront générées automatiquement dans la base de données pour les attributs NPS_INCH, NPS2_INCH et NPS3_INCH.
