Variante pour él. de constr. : Tuyau droit
Points isolés dénommés
| Désignation | Objectif | Commentaire | Position dans le système de coordonnées |
|---|---|---|---|
|
! |
Point de jonction |
Point d'appui |
à l'origine(0,0,0) |
|
2 |
Point de jonction |
|
X = 0, Y = 0, Z > 0 |
| Nom | Description | Attribut (optionnel) |
|---|---|---|
|
L |
Longueur de la distance entre les points “!“ et “2“ |
LAENGE |
Si les noms de variables indiqués dans la colonne Nom sont utilisés, il n'est pas nécessaire de leur attribuer des attributs via l'Éditeur de variantes. Si d'autres variables sont nécessaires, vous devez leur attribuer les attributs indiqués dans la colonne Attribut.
Fichier VAA
Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.
Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie :
|
Paramètre Toutes les dimensions doivent être indiquées en millimètres ; |
Variable (proposition) |
Attribut attribué |
|---|---|---|
|
Diamètre nominal, Jonction “!“ et “2“ |
N |
NENNWEITE |
|
Longueur |
L |
LAENGE |
|
|
||
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
||
|
Diamètre nominal en pouces, Jonction “!“ et “2“ |
NI |
N_INCH |
| Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2''). | ||
|
|
||
|
Ces paramètres doivent être pris en compte pour tous les types de jonction, à l'exception des jonctions par bride. Pour les manchons de jonction, ils se réfèrent au tuyau à insérer : |
||
|
Diamètre extérieur, Jonction “!“ et “2“ |
D |
D_AUSSEN |
|
Épaisseur de paroi, Jonction “!“ et “2“ |
S |
WANDDICKE |
Si nécessaire, l'attribut LAENGE doit être attribué aux variables de longueur (voir les noms de variables ci-dessus).
Pour les collerettes, les variables supplémentaires F1 et F2 sont disponibles pour déterminer la distance de la bride détachée par à l’arête de la collerette.
Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.
Des valeurs doivent être saisies au moins pour les attributs suivants :
|
Attribut |
Description |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
BENENNUNG |
Description |
|||||||||||||||||||||||
|
COMPONENT_TYPE |
Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS |
|||||||||||||||||||||||
|
NORMBEZEICHNUNG |
Désignation standard de l'élément (identique pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|||||||||||||||||||||||
|
BELIEBIG_TEILBAR |
Indique si le tuyau peut être coupé |
|||||||||||||||||||||||
|
LIEFERLAENGE |
Longueur livrée en mètres (!) |
|||||||||||||||||||||||
|
BESTELLVERMERK |
Note de commande, contenu individuel |
|||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||
|
ANSCHLUSSART
ANSCHLUSSART2 |
Type de jonction de la jonction “!“ et “2“ Si vous souhaitez que les deux extrémités du tuyau aient le même type de jonction, il suffit de spécifier une valeur pour l'attribut ANSCHLUSSART. Si vous souhaitez que les deux extrémités du tuyau aient des types de jonction différents, le type de jonction pour la Jonction 1 doit être spécifié pour l'attribut ANSCHLUSSART, et le type de jonction pour la Jonction 2 pour l'attribut ANSCHLUSSART2. Si vous souhaitez créer une nouvelle variante de feature d'un tuyau droit avec différents types de jonction, l'élément doit être construit de telle sorte que la valeur de l'attribut ANSCHLUSSART soit inférieure à la valeur de l'attribut ANSCHLUSSART2. Un petit exemple : Supposons que vous ayez besoin d'un tuyau qui peut être soudé bout à bout à une extrémité et qui a un embout fileté à l'autre extrémité. Le type de jonction pour les raccordements soudés bout à bout est 10000, celui pour les raccords filetés est 32000. Cela signifie que la Jonction 1 (désignation du point "!") est nécessaire pour le raccordement soudé (ANSCHLUSSART = 10000) et la Jonction 2 (désignation du point "2") est nécessaire pour le raccordement vissé (ANSCHLUSSART2 = 32000). |
|||||||||||||||||||||||
|
Valeurs possibles de l'attribut ANSCHLUSSART et ANSCHLUSSART2 :
Le dernier caractère (x) fournit des informations sur la signification du complément : 0 = Pas de supplément 2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.
|
||||||||||||||||||||||||
Veuillez également lire les informations données dans les paragraphes
Remarques importantes :
- Lorsque vous travaillez avec la Base de données HELiOS, veillez à ce que la classification corresponde correctement au type d'élément.
-
Lors de la synchronisation des variantes, les Diamètres nominaux (pouce) ne seront initialement repris dans l'attribut N_INCH que sous la forme de nombres décimaux. Les chaînes de caractères habituelles pour la spécification du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1,5) peuvent être générées ultérieurement dans la base de données HELiOS pour l'attribut NPS_INCH. Pour ce faire, la macro HiCAD ANLDB_ZOLLATTRIGEN.MAC du dossier \HICAD\MAKROANL sera utilisée.
- Veuillez également lire les informations ci-dessous concernant le placement des brides détachées en fonction de la tuyauterie.
Si des tuyaux droits doivent être insérés avec la bride détachée des attributs de jonction, l'option Insérer autom. les éléments de jonction doit être cochée dans l'onglet Sélection d'élément de la fenêtre des Paramètres de Tuyauteries+Process.
Modéliser les collerettes comme des tuyaux droits
Les brides détachées peuvent être placées manuellement ou automatiquement sur le point de jonction des tuyaux droits. Au cours du processus, le premier point de jonction de la bride détachée sera placé sur le point de jonction du tuyau droit. Cependant, il est parfois souhaitable d'éloigner légèrement la représentation de la bride détachée du point de jonction, par exemple lorsque le tuyau droit se termine par un rebord de collerette qui ne doit pas être recouvert par la géométrie de la bride détachée.
Pour ce faire, vous pouvez définir une distance appropriée dans les variables de feature du tuyau droit. Cette distance doit être enregistrée dans la variable F1 pour le premier point de jonction et dans la variable F2 pour le deuxième point de jonction.
Même si l'extrémité du tuyau n'est qu'une extrémité à collerette, le type de jonction requis sera 10000 (connexion par soudage).
Le résultat sera le suivant :

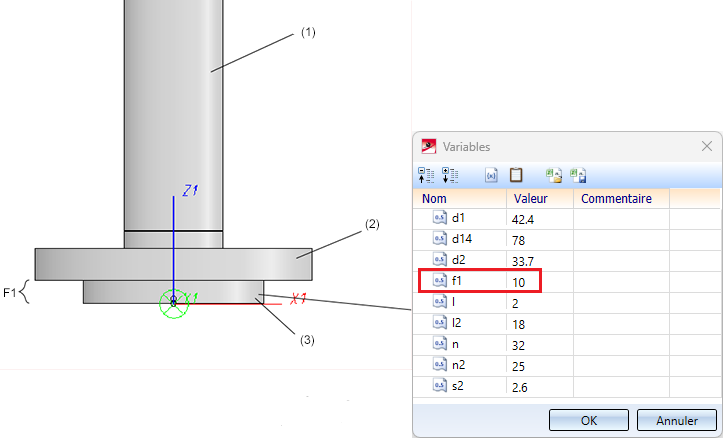

(1) Tuyau droit, (2) Bride détachée, (3) Pièce de collerette, modélisée comme un tube droit définissant une distance de la bride détachée via F1 pour le premier point de jonction.
Après l'insertion de la bride détachée, son premier point de jonction sera toujours situé à l'extrémité du tuyau droit, mais la géométrie de l'élément et le deuxième point de jonction ont été éloignés de la jonction par la valeur F1.
À savoir :
-
La modélisation des collerettes en tant que tuyaux droits n'est pas optimale si vous souhaitez créer une isométrie de la tuyauterie, car le symbole de la bride détachée sera alors légèrement déplacé. Vous avez également la possibilité de modéliser les collerettes comme des brides, de sorte que le symbole de la bride soit attribué à la collerette. Cela garantit que la position du symbole de la bride dans une isométrie générée ne sera pas affectée par un éventuel déplacement de la bride détachée.
- Lors du placement manuel des brides détachées, n'oubliez pas que le mode Ligne directrice doit être coché et que la Jonction 1 sur la jonction cible doit avoir été sélectionnée lors de l'insertion.
Veuillez noter qu'à partir de HiCAD 2023 SP1, un type d'élément Collerette à souder est disponible.
Règles pour la création de variantes de feature personnalisées (T+P)
