Type d'él. de constr. : Collerette à souder

Règles pour la création d'éléments personnalisés de Tuyauteries+Process





Position des points de jonction et détermination des longueurs d'insertion pour différents types de jonction

Jonction pour souder bout à bout

Jonction par bride

Raccord de jonction pour les connexions vissées, insérées ou de manchon soudé

Manchon de jonction pour les connexions vissées, insérées ou de manchon soudé
a = Cote de la longueur d'insertion
(ex. L, L1, etc.)		 a = Cote de la longueur d'insertion
(ex. L, L1, etc.)		 a = Cote de la longueur d'insertion
(ex. L, L1, etc.)		 a = Cote de la longueur d'insertion
(ex. L, L1, etc.)

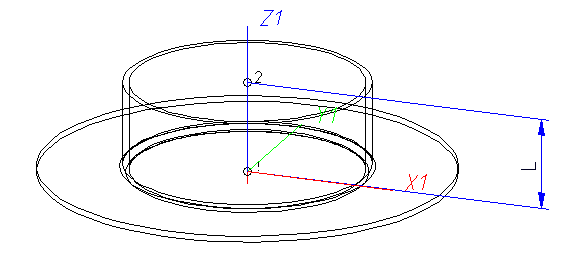

Points isolés dénommés

Désignation Objectif Commentaire Position dans le système de coordonnées

!

Point de jonction

Point d'appui

à l'origine (0,0,0)

2

Point de jonction



X = 0, Y = 0, Z > 0



Attributs requis pour les entrées dans la base de données ou le catalogue

La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.

Des valeurs doivent être saisies pour au moins les attributs suivants :

Attribut

Description

BENENNUNG

Désignation de l'élément

NORMBEZEICHNUNG

Désignation standard de l'élément (la même pour tous les sous-types !)

Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.





NENNWEITE

Diamètre nominal, Jonction “!“ et “2“

BESTELLVERMERK

Note de commande, contenu individuel





En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :

NPS_INCH

Diamètre nominal en pouces (ex. 1 1/2'', le '' est composé de deux caractères '), Jonction “!“ et “2“





D_AUSSEN

Diamètre extérieur, Jonction “2“

WANDDICKE

Épaisseur de paroi, Jonction “2“





ANSCHLUSSART

Type de jonction, Jonction “!“ (toujours Jonction par bride)

ANSCHLUSSART2

Type de jonction, Jonction “2“


Valeurs possibles de l'attribut ANSCHLUSSART :

1000x

Soudé bord à bord

Fournir un élément supplémentaire lors de l'insertion de l'élément

Si une jonction est spécifiée dans l'attribut ANSCHLUSSART, l'élément fournit et connecte un élément supplémentaire de la norme spécifiée dans l'attribut lorsqu'il est indiqué pour la jonction. Les collerettes à souder peuvent comporter des brides détachées dans leur type de jonction. Comme il n'existe pas de type d'élément Bride détachée, il a été défini pour les collerettes qu'il s'agit d'une bride détachée lorsque l'identifiant du type d'élément pour les brides est utilisé dans le type de jonction, c'est-à-dire 5100010. Par exemple, le contenu de l'attribut ANSCHLUSSART pourrait se présenter comme suit :

20002 1 5100010 N2642 R2

Ici, N2642 R2 est la désignation normalisée avec laquelle la bride détachée doit être introduite dans la base de données.



Dans la définition du type de jonction, il est également possible d'utiliser un identifiant de type d'élément sans définir en plus la norme. Pour les collerettes à souder, vous pouvez donc définir que vous souhaitez monter automatiquement une bride détachée, mais vous n'êtes pas obligé de définir la norme. Si la bride détachée est ambiguë, un masque de recherche correspondant (HELiOS ou catalogue) vous est proposé.

2000x

Raccordement par bride
2100x

Bride avec rainure
2200x

Bride folle

2010x

Jonction à bride d'une bride détachée

3100x

Vissé, raccord fileté

3200x

Vissé, manchon

4100x

Emboîté, raccord fileté

4200x

Emboîté, manchon

5100x

Soudé au manchon, raccord fileté

5200x

Soudé au manchon, manchon

Le dernier caractère (x) fournit des informations sur la signification du complément :

0 = Pas de supplément

2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder

Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.



Veuillez également lire les informations données dans les paragraphes Identifiant de type de jonction avec information de priorité et Identifiant du type de jonction - Liste de normes d'élément.



Si les collerettes à souder doivent être insérées avec la bride détachée des attributs de jonction, l'option Insérer autom. les éléments de jonction doit être cochée dans l'onglet Sélection d'élément de la fenêtre des Paramètres de Tuyauteries+Process.

Marche à suivre pour la création des éléments personnalisés (T+P)
