Ligne directrice

Tuyauteries+Process > Ligne directrice

Vous trouverez dans cette zone les fonctions de création et de modification des lignes directrices.

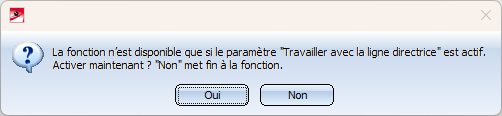

Veuillez noter que pour les fonctions qui agissent sur les lignes directrices, le mode Travailler avec une ligne directrice doit en règle générale être activé. Si ce n'est pas le cas lors de l'exécution d'une telle fonction, un message correspondant apparaît.

Si vous quittez cette boîte de dialogue en cliquant sur Oui, le mode Travailler avec une ligne directrice est activé dans les Paramètres Tuyauteries+Process et la fonction se poursuit directement.

Les fonctions suivantes sont disponibles pour les lignes directrices :

Fonctions

Créer une ligne directrice

Cette fonction permet de créer une ligne directrice sous forme d'esquisse 3D. La fonction Esquisser ligne directrice est ensuite lancée automatiquement.

Vous trouverez d'autres fonctions pour les lignes directrices sous dans le menu Ligne directrice :

	Insérer un procédé d'isolation Insère un procédé d'isolation sur la ligne directrice active.
	Supprimer le procédé d'isolation Supprime tout les éléments de procédé d'isolation de la ligne directrice active.
	Visualiser les paramètres du procédé d'isolation Affiche une boîte de dialogue avec les données de procédé d'isolation spécifiées pour la ligne directrice active.
	Paramétrer le diamètre nominal pour la conduite Permet de spécifier différents diamètres nominaux pour les lignes directrices à l'intérieur d'une tuyauterie.
	Attribuer le reste de la ligne directrice à une autre tuyauterie Divise une ligne directrice et affecte la partie de la ligne directrice depuis le point de division jusqu'à la fin ou le début d'une autre tuyauterie.
	Créer un élément de ligne directrice Crée une partie de ligne directrice initialement vide. Ceci est utile si le tracé de la ligne directrice ne doit pas être dessiné avec les fonctions Tuyauterie+Process correspondantes, mais avec les fonctions générales de ligne directrice 3D (onglet Esquisse).
	Copier la ligne directrice Copie les lignes directrices et les attribue à n'importe quelle tuyauterie.

Esquisser une polyligne

Cette fonction permet d'ajouter des lignes à une ligne directrice. Si aucune ligne directrice n'est active, le système vous demande d'en sélectionner une. Sinon, la fonction est similaire à la fonction 3D du même nom.

Sous , vous trouverez les fonctions de modification d'une ligne directrice. Les fonctions sont identiques aux fonctions d'esquisse 3D du même nom.

	Arrondir
	Chanfreiner
	Fermer coin intérieur
	Prolonger/Raccourcir la ligne, jusqu’à surface/ligne/point
	Prolonger/Raccourcir la ligne, selon valeur
	Rogner jusqu'à un point

Dessiner les lignes directrices (seulement via points finaux)

Contrairement à la fonction Créer une ligne directrice, vous n'indiquez ici que les points finaux de la ligne directrice. Les points de jonctions parallèles ou non à l'axe sont autorisés.

Vous trouverez d'autres fonctions sous :

	Créer une ligne directrice Démarre l'ancien éditeur de ligne directrice.
	Prolonger les lignes directrices (seulement via les points finaux) Prolonge une ligne directrice existante.
	Fusionner les lignes directrices dont les points finaux coïncident Lors de la création et de la modification de lignes directrices, il peut arriver qu'une tuyauterie contienne deux ou plusieurs parties de lignes directrices dont les points finaux sont superposés. La fonction Fusionner les lignes directrices permet de trouver de telles constellations et de regrouper les lignes directrices correspondantes.
	Modifier la ligne directrice Modifier les lignes directrices avec l'ancien Éditeur de ligne directrice.

AutoPlacer des éléments sur les lignes directrices

Affecte automatiquement certains éléments à une ligne directrice. Vous trouverez sous

AutoTracer la ligne directrice et AutoPlacer des éléments

Crée automatiquement une ligne directrice à l'aide de trois points intermédiaires maximum et, optionnellement, place des coudes, des tuyaux droits, des brides, etc.

Supprimer une arête 3D individuellement

Efface certaines arêtes - où aucun élément n'est placé - d'une ligne directrice. Vous trouverez d'autres fonctions sous :

Supprimer les lignes et arrondies, en fermant l'angle

Supprime les lignes directrices qui sont reliées à une autre ligne aux deux extrémités et prolonge les lignes adjacentes jusqu'à leur intersection commune. Des options supplémentaires sont disponibles pour les arrondis.

Supprimer la ligne directrice complètement

Efface des lignes directrices entières, où aucun élément n'est placé.

Vous pouvez également accéder à de nombreuses fonctions de modification de lignes directrices via le menu contextuel qui s'affiche lorsque vous cliquez avec le bouton droit de la souris sur une ligne directrice. En outre, vous pouvez également utiliser les fonctions pour les lignes directrices 3D (esquisses) dans l'onglet Esquisse pour modifier les lignes directrices.
