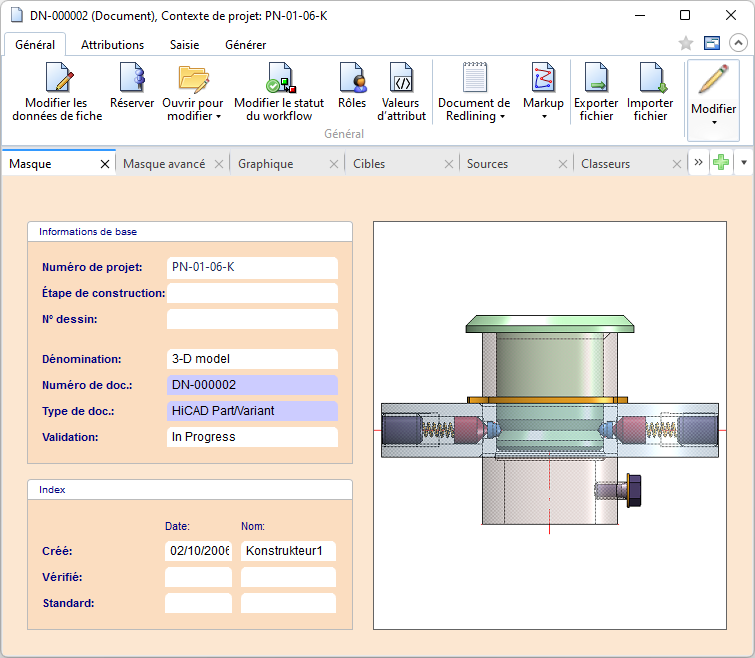

Fenêtre de détails d'un document

Affiche les données générales du document, par exemple le numéro de document, la dénomination, le type de document, etc.

Affiche des données supplémentaires sur le document, par exemple l'échelle, le format, le statut, l'index, etc.

Affiche un aperçu étendu. Les touches de contrôle de la visionneuse peuvent être réduites dans la fenêtre graphique en cliquant sur le petit bouton fixe (en haut à gauche).

Utilisez les flèches du clavier pour vous déplacer dans la direction souhaitée. Le plus et le moins représentent les fonctions de zoom.

Utilisez le menu contextuel pour accéder à plusieurs fonctions comme Imprimer et Enregistrer le graphique. Si vous sélectionnez la fonction Enregistrer en BMP..., une fenêtre s'affiche dans laquelle vous pouvez spécifier la taille du fichier et le chemin d'accès.

Utilisez la fonction Vue globale pour voir l'ensemble du dessin dans la fenêtre après une modification de la vue (zoom et/ou déplacement du graphique).

Si vous voulez comparer les graphiques de plusieurs documents, fixez les fenêtres en activant l'icône de la punaise dans le coin inférieur gauche.

Pour les documents qui ne peuvent temporairement pas être affichés parce qu'une actualisation par le Spooler est en cours, vous verrez à cet endroit, au lieu d'un aperçu, un message système correspondant.

Affiche tous les documents ou articles qui sont liés en tant que cibles. Le document actuel est la source. Il peut également s'agir de liens de différents types.

Affiche tous les documents ou articles qui sont liés en tant que sources au document actuel. L'onglet est structuré comme l'onglet Cibles.

Affiche les projets dans lesquels le document est contenu.

Par un clic droit sur une zone vide dans l'onglet Projets, un menu contextuel avec les options suivantes s'ouvre :

• Créer l'attribution au nouveau projet (le masque de saisie Saisir projet s'ouvre ; le document sera attribué au nouveau classeur que vous spécifiez ici),
• Créer l'attribution au projet existant (la fenêtre de sélection de projet s'ouvre pour vous permettre d'attribuer le document à un projet existant).

Affiche les classeurs dans lesquels le document est contenu.

Par un clic droit sur une zone vide dans l'onglet Classeurs, un menu contextuel avec les options suivantes s'ouvre :

• Créer l'attribution au nouveau classeur (le masque de saisie Saisir classeur s'ouvre ; le document sera attribué au nouveau classeur que vous spécifiez ici),
• Créer l'attribution au classeur existant (la fenêtre de sélection de classeur s'ouvre pour vous permettre d'attribuer le document à un classeur existant).

S'il existe un Document de Redlining lié au document, un aperçu de celui-ci est affiché à cet endroit.

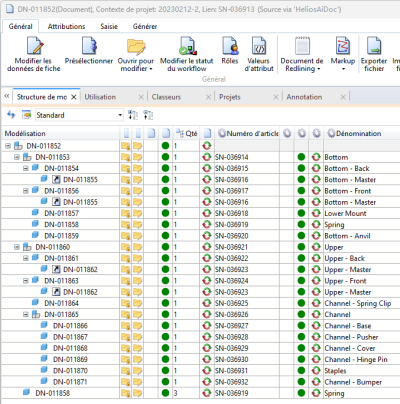

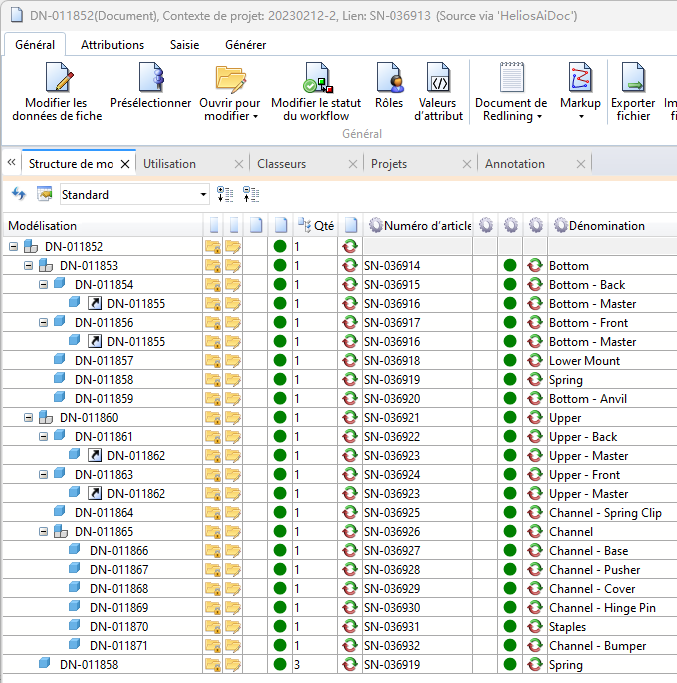

Cet onglet donne une vue d'ensemble des sous-documents gérés dans HELiOS pour l'ensemble de la structure de la modélisation (CAO) du document.

Les icônes correspondantes dans l'arborescence indiquent le type de modélisation (par ex. Ensemble, Élément individuel) et les composants dépendants sont directement reconnaissables en tant que tels.

Dans le contexte d'un couplage d'Inventor avec HELiOS, il est indiqué pour chaque position s'il s'agit d'une référence "régulière" Part/ Assembly, d'une référence de paramètre ou d'une référence dite 3rd-Party.

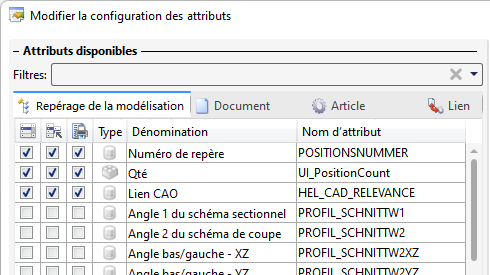

Dans la configuration de la liste des résultats de la Structure de modélisation , vous disposez d'un onglet supplémentaire Repérage de la modélisation avec attributs de repérage de la modélisation.

Configuration des attributs : Repérage de la modélisation

À savoir :

L'affichage de la structure de modélisation n'est actuellement disponible que pour les fichiers Inventor.

Pour garantir une représentation correcte de la structure de modélisation dans la liste des résultats, le contexte de l'article de l'élément supérieur doit être sans ambiguïté ! Le contexte de l'article des sous-éléments résulte de l'enregistrement dans le système de CAO.

Si seule une structure de document au lieu d'une structure de modélisation est disponible, cette structure de modélisation sera affichée ici dans certains cas (dans les interfaces Excel, AutoCAD et Navisworks).

Cet onglet présente une liste de résultats de tous les documents qui sont utilisés en relation avec le document actif, c'est-à-dire que vous voyez quels sous-documents sont liés à un document dans la structure de données sauvegardée dans HELiOS.

Dans l'onglet Utilisation, vous trouverez des fonctions de tri pour l'affichage des niveaux de la structure et la prise en compte des index :

Niveaux : Vous pouvez sélectionner ici combien de niveaux de structure des documents doivent être affichés. Si vous avez sélectionné Tout, tous les niveaux seront affichés. Si vous avez sélectionné une valeur particulière, tous les niveaux jusqu'à cette valeur seront affichés. Autrement dit, pour la valeur "1", seul le premier niveau sera affiché, pour la valeur "2", les niveaux 1 et 2, pour la valeur "3", les niveaux 1, 2 et 3, etc.

Tous les index : Si cette case est cochée, tous les index du document seront pris en compte. Si l'option a été activée, les utilisations des index les plus récents et les plus anciens du document seront affichées. Si l'option a été désactivée, seule l'utilisation de l'index actuellement affiché sera prise en compte.

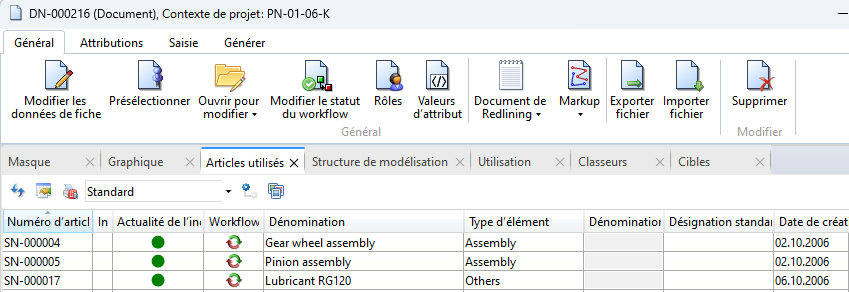

L'onglet Articles utilisés affiche les contextes d'articles enregistrés dans la structure de modélisation pour le document.

(S'il n'y a pas de structure de modélisation, la liste des résultats est vide).

Contrairement à la structure de modélisation (voir ci-dessus), cette liste des résultats peut être triée et filtrée plus facilement et les articles peuvent également être affichés de manière consolidée, c'est-à-dire qu'ils n'apparaissent qu'une seule fois dans la liste des résultats, ce qui n'est pas possible en contexte avec la structure de modélisation en raison de son approche arborescente et d'instance de la modélisation.

Les articles mentionnés à cet endroit peuvent différer de la nomenclature (Structure produit), par exemple si vous travaillez avec des ensembles non pertinents pour la nomenclature.

Pour des cas d'utilisation tels que la validation d'une structure d'ensemble, l'affichage des articles utilisés sur la base de la structure de modélisation dans la liste des résultats en contexte avec le document peut donc être très utile.

Si différentes configurations existent dans la structure de modélisation , vous pouvez les sélectionner dans le menu déroulant correspondant de la liste des résultats. Les articles utilisés se réfèrent alors à la structure de modélisation dans la configuration sélectionnée.

Vous trouverez également les deux options supplémentaires suivantes dans cette présentation de la liste des résultats :

• Afficher tous les articles utilisés (tous les niveaux) <>   Afficher uniquement les articles directement utilisés (premier niveau)

  Si le paramètre Afficher uniquement les articles directement utilisés (premier niveau) est activé, la liste des résultats n'affiche que les articles du premier niveau de la structure produit.

  En cliquant sur l'icône, la page affichée passe à Afficher tous les articles utilisés (tous les niveaux) et tous les articles de la structure produit sont listés.

• Un nouveau clic affiche à nouveau l'affichage à un seul niveau.

• Affichage des objets : lorsque vous cliquez sur cette icône, une fenêtre de sélection s'ouvre, vous permettant d'appliquer les restrictions suivantes pour l'index actuel (les autres objets ne seront pas affichés) :

• État actuel : objets à l'index le plus récent/le plus élevé (tous les index d'un objet qui ne se réfèrent pas à l'index le plus récent/le plus élevé ne seront pas affichés)
• Tous les états : objets indépendants de l'index utilisé (aucune sélection concernant l'état de l'index n'est faite, c'est-à-dire que toutes les occurrences des objets HELiOS sont affichées, quel que soit leur index)
• État actuel et dernièrement validé : objets avec index le plus récent/le plus élevé et du dernier état validé (si cette case est cochée, l'index actuel (en état édité) et, le cas échéant, l'index précédent (validé) sont affichés)
• État non validé : objets dans un index non validé (pour afficher tous les objets non validés sous Articles utilisés, tous les index non validés d'un objet seront affichés

Après avoir choisi une de ces options et confirmé avec OK, le paramètre sera appliqué à la liste des résultats actuelle.
