Fonctions du document actif : Saisie

Créer un index

Cette fonction permet de générer la modification justifiée d'un document. Les données de fiche et le graphique avec l'index actuel sont invalidés et archivés. La nouvelle version du document reçoit un nouvel index et est activée. Il est ainsi possible de suivre l'état de la version ou de la conception (index) pendant toute la durée de vie d'un dessin.

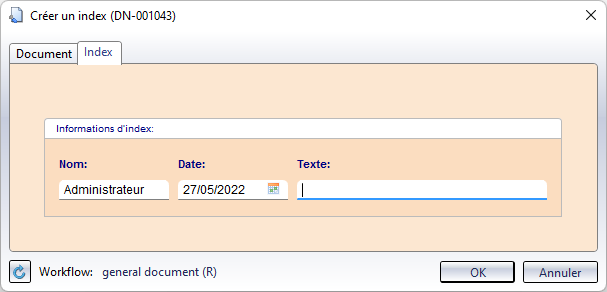

Lorsque vous appelez cette fonction, un masque combiné apparaît avec les onglets Document (correspondant au masque de saisie des documents) et Index.

Dans le champ Texte, vous pouvez indiquer un bref commentaire à propos de la version. Celui-ci correspond au champ Texte d'index dans l'onglet Document et est synchronisé entre les deux masques.

L'état d'index est mis à 1 ou "a" lors de la première version.

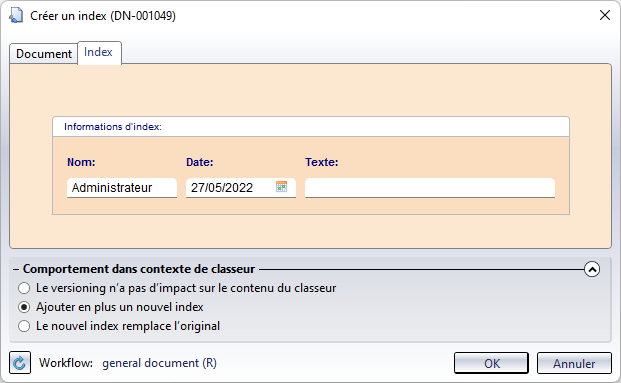

Remarque : Si le versioning a été exécuté en contexte avec un classeur, les options relatives au comportement dans le contexte de classeur apparaissent également :

Si l'option Le versioning n'a pas d'impact sur le contenu du classeur est cochée, le contenu du classeur n'est pas modifié, c'est-à-dire que le document modifié n'est pas enregistré dans le classeur actif, mais l'original est conservé ; Ajouter en plus un nouvel index copie le document modifié dans le classeur en plus de l'original ; si Le nouvel index remplace l'original est coché, le document original est écrasé par le document modifié dans le classeur.

Créer un index (avec sélection du fichier)

Cette fonction permet également de modifier le type de fichier lors de la modification du document HELiOS (par ex. de .stp à .sza). Une fenêtre de dialogue s'ouvre alors avec le choix du type de fichier (comme pour la saisie du document). Ici, il est également possible de sélectionner Copie de l'original pour créer une copie du fichier original du document et l'utiliser pour les modifications.

Remarque : Si le versioning a été exécuté en contexte avec un classeur, des options supplémentaires apparaissent comme pour Créer un index pour le comportement dans contexte de classeur (cf. plus haut).

Créer une dérivation

Cette fonction permet de copier un document existant avec un nouveau numéro de document.

La fenêtre de dialogue correspond à la même procédure que pour la saisie d'un document.

Toutes les données, à l'exception du Numéro de document, du Numéro de feuille et de l'Index, sont copiées sur la nouvelle scène.

Le nouveau document est attribué au projet actif. Si vous avez défini une liste déroulante comme fenêtre de saisie pour les projets, vous pouvez également sélectionner un autre projet. Cela correspond au paramètre Valeurs par défaut dans l'Éditeur d'attribut.

Créer une dérivation avec lien

Reprend également les liens lors d'une scène dérivée.

Créer feuille suivante

Cette fonction vous permet de créer une autre feuille pour votre document. Le numéro de document peut alors être repris. Cela est utile si, par exemple, vous souhaitez rédiger un rapport Word pour un dessin HiCAD. Le numéro de la feuille sera incrémenté.

Exécutez la fonction Feuille suivante, sélectionnez un Fichier modèle, saisissez les données requises et enregistrez la nouvelle feuille avec OK. Le document sera alors répertorié deux fois dans la liste des documents.

L'index ne sera pas repris, car un nouveau graphique sera créé pour le document.

Créer feuille suivante avec lien

Cette fonction se comporte comme Créer une feuille suivante et coche la case Avec liens dans le masque de saisie du document après la sélection du fichier modèle.

Seuls les liens dont le comportement d'automatisation a été défini avec Appliquer seront pris en compte. Ce comportement est analogue à la prise en charge des liens dans le cadre de la création d'index de révision et garantit que seuls des liens logiques sont créés pour la feuille suivante.

Dériver variante

Fonction de dérivation pour les variantes HiCAD (fichiers .VAA). Cette fonction est grisée pour les autres documents.

Lorsque vous exécutez cette fonction, le nombre de types de variantes existants est vérifié. S'il y en a plusieurs, une liste de sélection apparaît ; s'il n'y en a qu'un, celui-ci sera utilisé.

Après la dérivation (voir plus haut) par l'utilisateur, tous les sous-types liés à ce type de variante seront également dérivés automatiquement (c'est-à-dire que les valeurs des attributs seront appliquées aux sous-types et que des liens seront établis entre les sous-types et le type de variante général).

Créer un index de variante

Cette fonction permet de modifier les variantes HiCAD (fichiers .VAA) et d'attribuer un nouvel index. Cette fonction vous permet de créer des dessins modifiés de tous les sous-types de variantes HiCAD.

Tous les articles liés au document de la variante obtiendront également un nouvel index.
