Liens

Fonctions :

• Définir des liens
• Rechercher des liens
• Prédéfinir des liens
• Attribuer des liens

Généralité :

Vous pouvez lier des documents et des articles dans le HELiOS Desktop afin que les objets soient attribués les uns aux autres et ainsi plus faciles à trouver. Pour assurer des séquences de processus spécifiques, vous pouvez attribuer une pertinence de validation à un lien. La validation des objets liés entre eux dépend de la pertinence de la validation. Par exemple, un dessin HiCAD (document) ne peut être validé que si un élément HiCAD lié a déjà été validé. Si ce n'est pas le cas, une liste de toutes les données liées qui n'ont pas été validées sera affichée dans la fenêtre Workflow.

Les objets suivants peuvent être liés :

• Article
• Version d'article
• Document
• Version de document

Si une Version d'article est liée à une Version de document, ce type de lien est appelé "lien de révision". Un lien d'un article vers un document est appelé "lien de tête". Dans ce dernier cas, la version la plus récente de l'article sera toujours liée au document le plus récent (si disponible).

Pour chaque lien, vous pouvez spécifier l'un des types de lien suivants (type de relation de lien ou cardinalité) :

Type de lien	Liens autorisés
1:1	un article avec un article un document avec un document un article avec un document
1:N	un article avec plusieurs articles un document avec plusieurs documents un article avec plusieurs documents
N:1	plusieurs article avec un article plusieurs documents avec un document plusieurs articles avec un document
M:N	plusieurs articles avec plusieurs articles plusieurs documents avec plusieurs documents plusieurs articles avec plusieurs documents

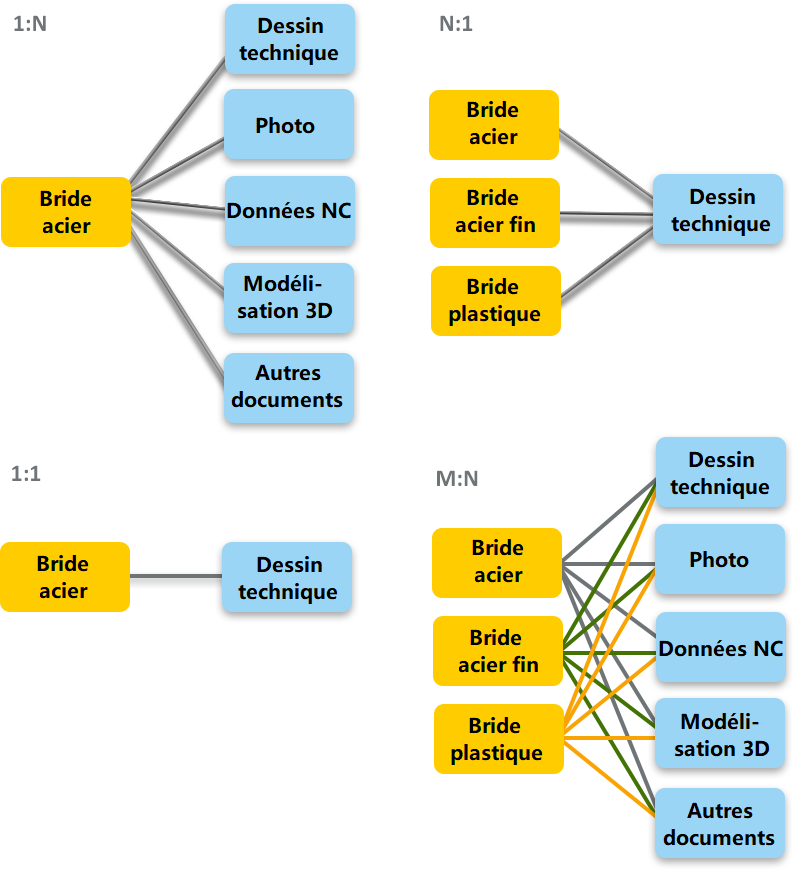

Exemples de types de liens



Vous pouvez également spécifier le sens de la dépendance. Utilisez la touche flèche rouge pour spécifier si la classe source sera dépendante de la classe cible (destination) ou vice versa.

Les liens du système dans HELiOS :

• Bauteil-Teilegeometrie/Part - Part geometry (Élément - Géométrie d'élément) :

sera créé lors de la sauvegarde d'un corps avec les données de fiche de l'article.

• Bauteil-Konstruktion / Part - Drawing (Élément - Scène) :

sera créé lors de la sauvegarde d'une scène avec les données de fiche de l'article.

• Teilegeometrie- Konstruktion / Part geometry - Drawing (Géométrie d'élément - Scène) :

sera créé entre le dessin d'élément individuel et une scène lors de la création d'un dessin d'élément individuel.
