Calepinage de profilé - Quoi de nouveau ?
Service Pack 2 2024 (V.2902)
Nouveaux attributs pour les panneaux sandwichs
Lorsque vous utilisez le catalogue pour insérer des panneaux sandwich, vous pouvez désormais accéder à de nouveaux attributs système. Les attributs système sont associés au contenu des colonnes correspondantes du catalogue. Vous trouverez les catalogues de panneaux sandwich sous Normes d'usine > Séries > Toiture Mur Façade > Profilés fermant l'espace.
|
Attribut |
Description |
Colonne du catalogue |
|---|---|---|
|
DWF_T_OUT |
Épaisseur de la coque extérieure |
THICKNESS_OUTSIDE |
|
DWF_T_IN |
Épaisseur de la coque intérieure |
THICKNESS_INSIDE |
|
DWF_T_CORE |
Épaisseur du noyau |
CORE_THICKNESS |
|
DWF_CORE_MAT |
Matériau du noyau |
CORE_MATERIAL |
Images des profilés lors de la liste de colisage
À partir d'un calepinage de bardage industriel, il est possible de générer automatiquement des listes de colisage dans Excel, en plus des nomenclatures classiques. Ces listes de colisage indiquent, à partir du HiCAD SP2, la coupe transversale des profilés de chaque colis. Les désignations A et B sur la coupe transversale représentent respectivement la position positive et négative. Vous devez créer les colis au préalable à l'aide de la fonction de Colisage
. Une liste de colisage est créée uniquement lorsqu'au moins un paquet est défini.

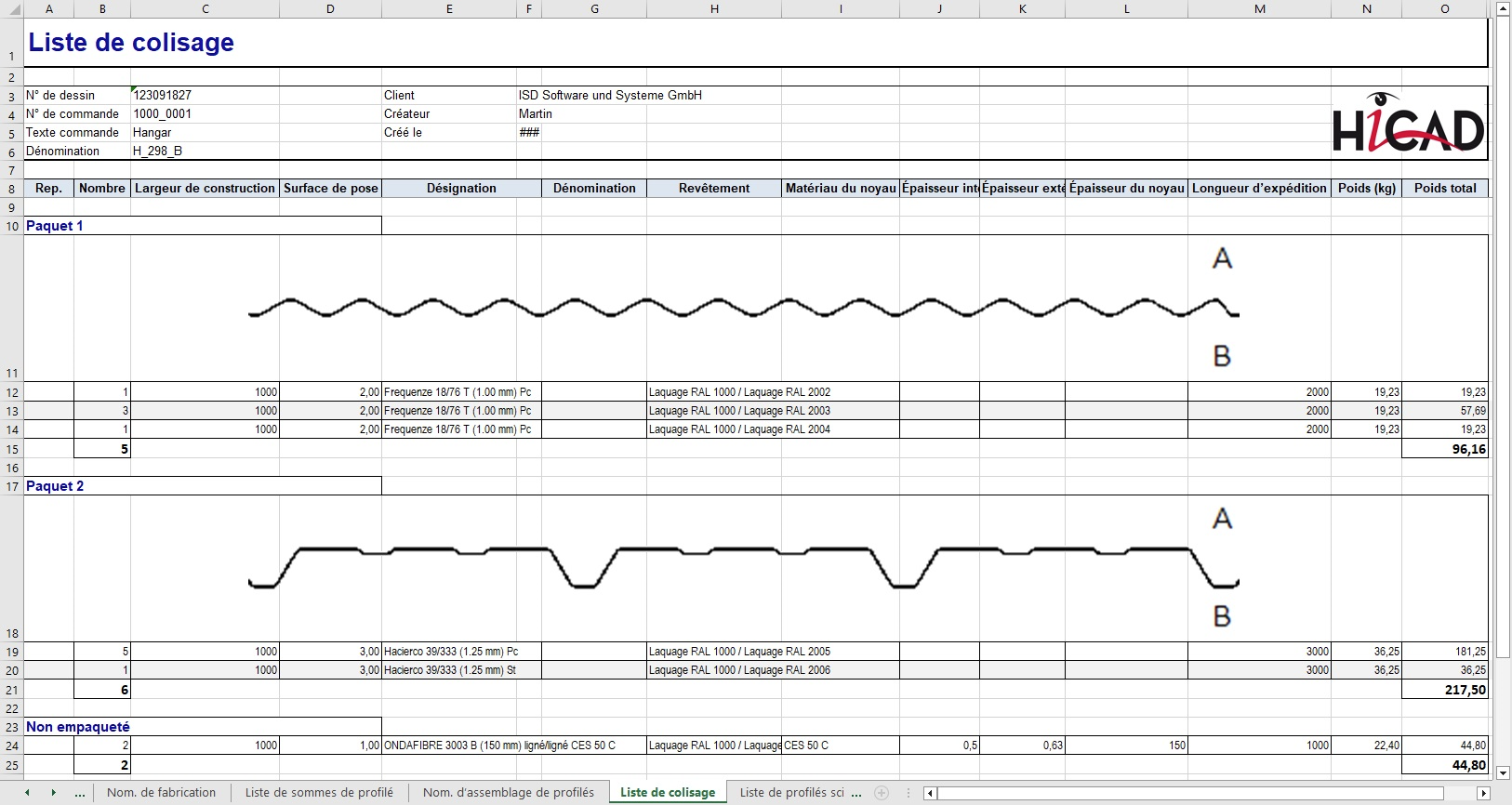

Affichage dans Excel des coupes transversales des profilés du colisage.
Profilés ROMA
Les panneaux de la société Romakowski GmbH & Co. KG sont disponibles à partir de HiCAD SP2 pour la pose de profilés. Vous trouverez les panneaux dans le catalogue sous Normes d'usine > Séries > Toiture Mur Façade > Profilés fermant l'espace > Romakowski.
Service Pack 1 2024 (V. 2901)
Licences

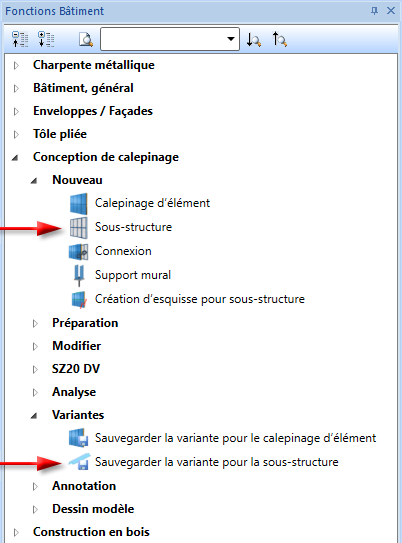

Le module d'extension HiCAD Conception de calepinage contient, à partir de HiCAD 2024 SP1, les fonctions suivantes :

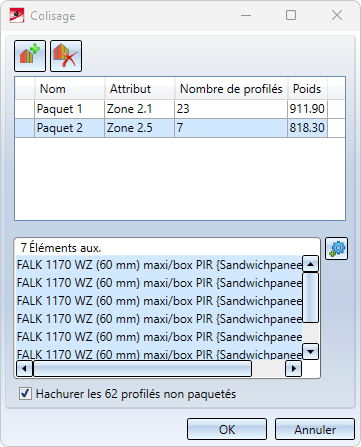

Colonne supplémentaire dans la fenêtre de colisage
Une colonne supplémentaire a été ajoutée dans la fenêtre Colisage pour un attribut spécifique à l'utilisateur. Cet attribut doit être paramétré dans le Gestionnaire de Configuration sous Calepinage de profilé > Colisage > Attribut personnalisé.
L'attribut Remarque ($03) paramétré dans le Gestionnaire de Configuration. Si vous activez par un double-clic le champ Attribut d'un paquet et que vous saisissez ensuite une remarque, celle-ci sera appliquée aux attributs d'élément de tous les éléments qui appartiennent au paquet.

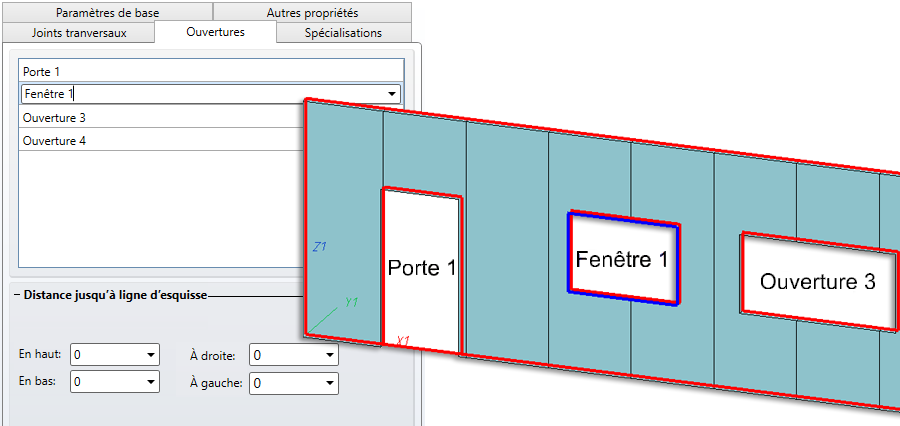

Renommer les ouvertures
Lors de la création ou de la modification du Calepinage de profilé
, il est désormais possible, dans l'onglet Ouvertures, d'en modifier le nom, et ce simplement par un double-clic dans le champ de l'ouverture 1, 2... Le nom donné s'affiche dans l'aperçu.
Major release 2024 (V. 2900)
Éléments de remplissage - Paramètre par défaut pour la largeur du joint vers la ligne d'esquisse
La largeur de joint par rapport à la ligne d'esquisse peut désormais être prédéfinie dans les tableaux sous Normes d'usine > Planification de calepinage : éléments et usinages > Calepinage de profilé > Éléments de remplissage.
Pour ce faire, ajoutez les colonnes GAPMODE et GAPDEFAULT aux tableaux.
|
Colonne |
Type de données |
|
|---|---|---|
|
GAPDEFAULT* |
Nombre à virgule flottante |
Saisissez ici la valeur de votre choix pour la largeur du joint. Si cette valeur doit être activée par défaut, la colonne GAPMODE doit être réglée sur 1. Si l'élément de calepinage correspondant est ensuite sélectionné dans HiCAD comme élément de remplissage du calepinage de profilé, la valeur de la largeur du joint est automatiquement définie sur la valeur saisie dans la colonne GAPDEFAULT. |
|
GAPMODE* |
Nombre entier |
La valeur indiquée ici peut être 0, 1 ou 2.
|
* uniquement pour les éléments de calepinage prédéfinis propres et prédéfinis par ISD

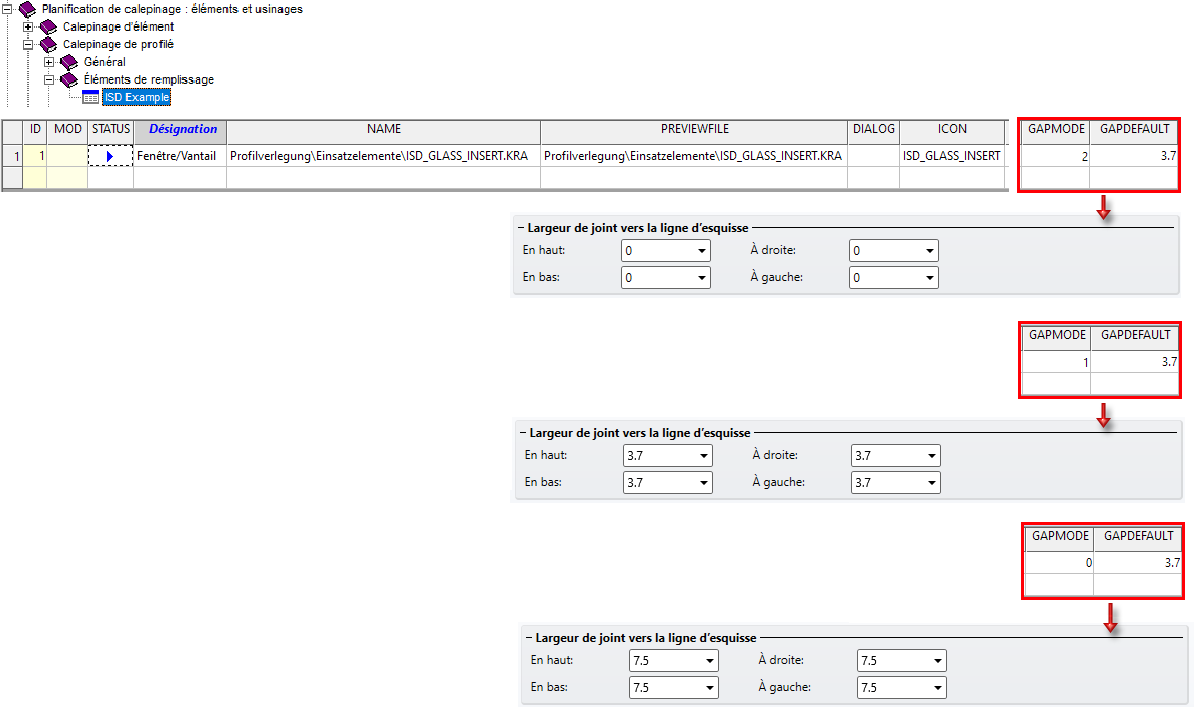

Exemple :
Améliorations pour le revêtement
Lors du revêtement des profilés (profilés sandwich), il est désormais possible d'utiliser des couleurs différentes pour le côté extérieur et le côté intérieur. La position négative n'a plus d'effet sur le revêtement, c'est-à-dire que la tôle extérieure reçoit toujours la couleur extérieure. Des attributs sont définis pour les deux couleurs de revêtement et transférés dans la nomenclature.

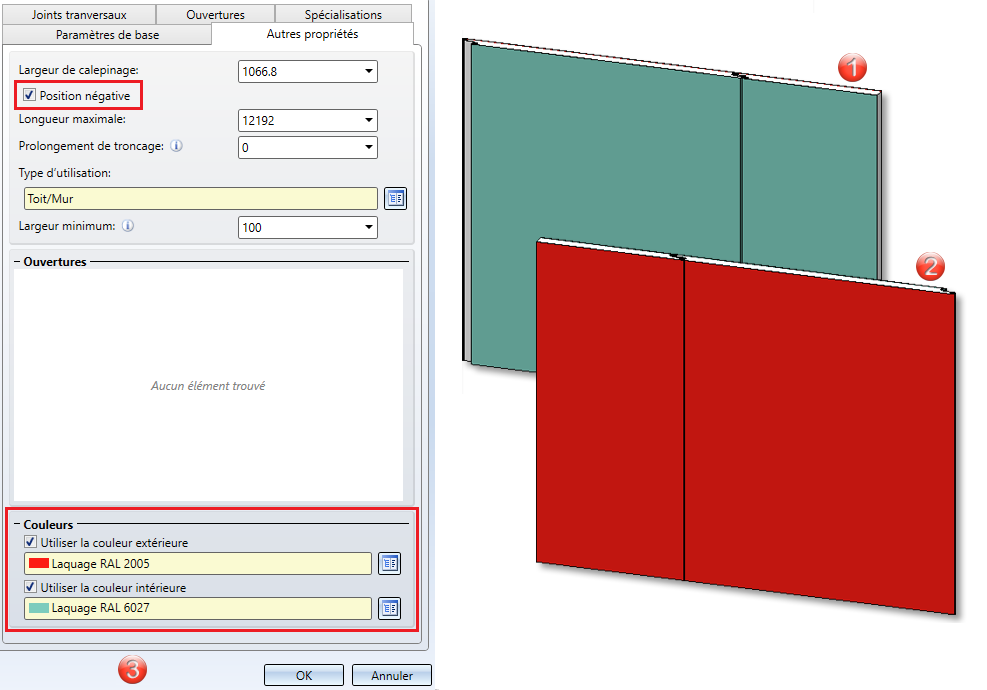

(1) Côté intérieur, (2) Côté extérieur, (3) Paramètres dans Autres propriétés de la fonction Calepinage de profilé.
Revêtement de profilés d'une pièce
Les profilés d'une pièce (profilés ondulés et trapézoïdaux) peuvent également être revêtus des deux côtés. Si vous ne choisissez qu'une seule couleur, le profilé est également coloré sur la scène. S'il est revêtu des deux côtés, seuls les attributs sont définis et transférés dans la nomenclature.

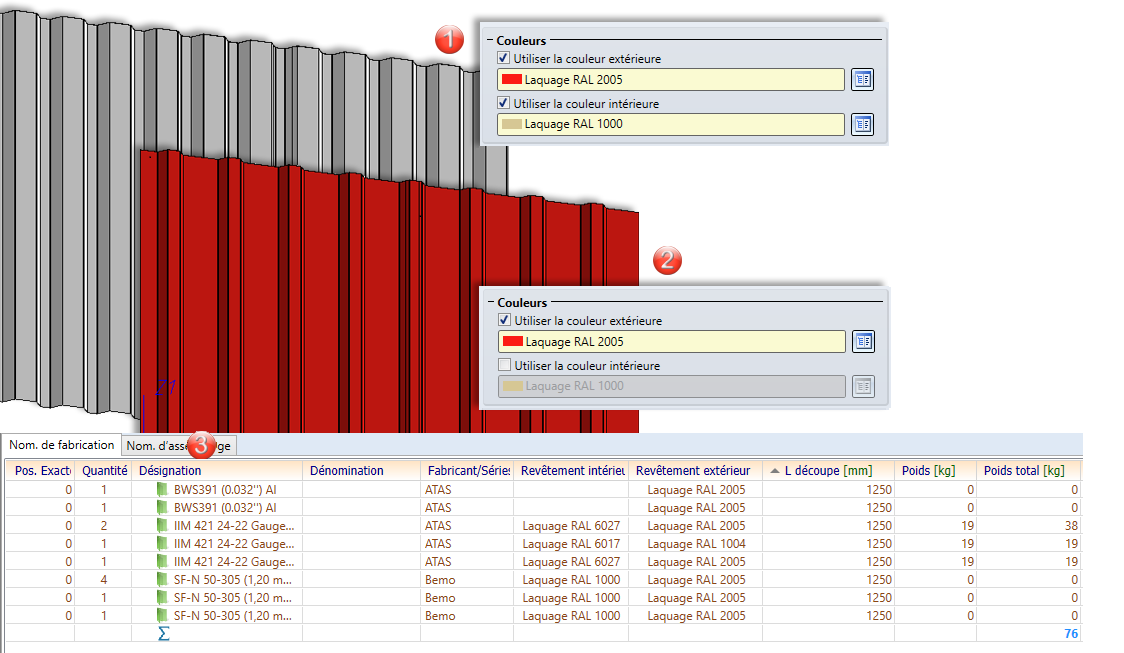

(1) Profilé d'une seule pièce avec revêtement sur deux faces,
(2) Profilé d'une seule pièce avec revêtement sur une face,
(3) Revêtement dans la nomenclature de fabrication.

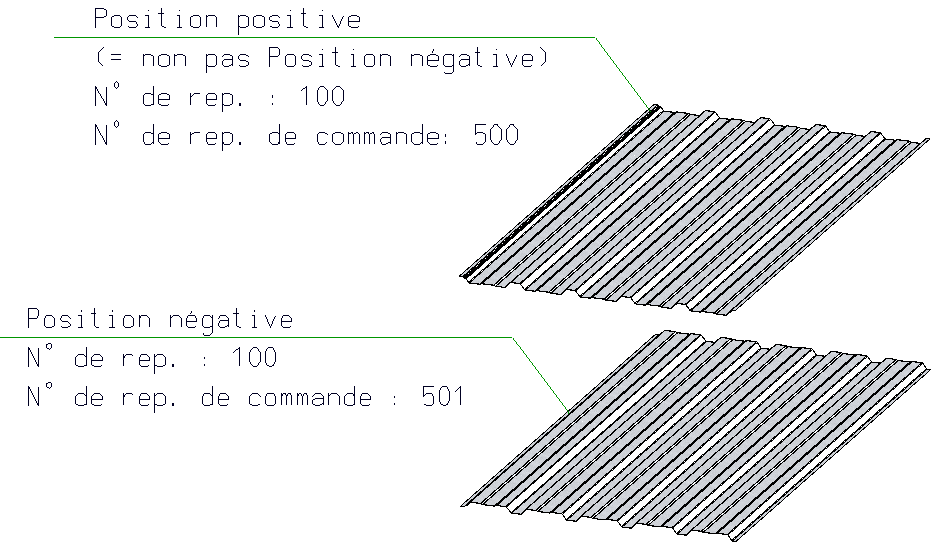

Positions négatives et positives pour la recherche d'éléments identiques
La position négative et positive des profilés un critère de distinction pour la recherche d'éléments identiques lors du repérage de commande. Le nouvel Attribut DWF_NEG_INSTALL a été créé à cet effet comme critère de distinction. Si sa valeur est 0, le profilé est en position positive et si elle est 1, il est en position négative. Dans le Gestionnaire de Configuration, il est saisi comme critère de distinction pour le repérage de commande sous Calepinage de profilé > Repérage de commande > Attributs en nombres entiers et est utilisé si le paramètre Appliquer le repérage de commande est également activé ici.
L'attribut n'est pas appliqué aux calepinages de profilé antérieurs à HiCAD 2024, même lors du recalcul de la Feature.
