Calepinage de bardage industriel
Le module Calepinage de bardage industriel (ou calepinage de profilé dans le logiciel, NdT) propose des fonctionnalités faciles d'utilisation pour apposer profilés et éléments de calepinage à vos murs et vos toits en un temps record.

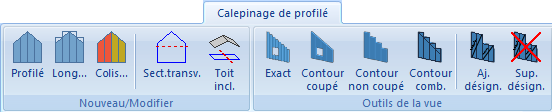

Ces fonctions sont accessibles depuis l'onglet Calepinage de profilé :
Vous pouvez retrouver les fonctions suivantes :
- Profilé : ouvre la fenêtre de dialogue Calepinage de profilé pour configurer un nouveau calepinage.
- Optimisation de longueur : cette fonction permet d'allonger les profilés d'un calepinage et diminue le nombre de longueurs de profilés différentes à transmettre au fabricant - mais ce au détriment d'une production de déchets de coupe plus importante.
- Colisage : cette fonction permet de séparer des profilés en plusieurs paquets. Ces données seront ensuite utilisées pour créer des dérivations de dessin.
- Définir les arêtes de joint transversal : cette fonction permet de surligner les lignes-éléments d'une esquisse pour les utiliser ensuite comme joints transversaux dans le calepinage courant.
- Inclinaison du toit : cette fonction permet de mettre des arêtes en évidence pour définir différentes inclinaisons de toit.
- Exact, Contour coupé, Contour non coupé et Contour combiné : ces quatre modes d'affichage vous permettent de visualiser vos calepinages de différentes manières. Sélectionnez ici la vue adaptée à vos besoins.
- Ajouter désignations et Supprimer désignations : ces fonctions vous permettent d'ajouter ou de supprimer des dénominations de profilé dans la vue courante.
Vous pouvez également créer automatiquement un dessin avec la fonction Dérivation de dessin et créer une liste de paquetage avec la fonction Nomenclature.
