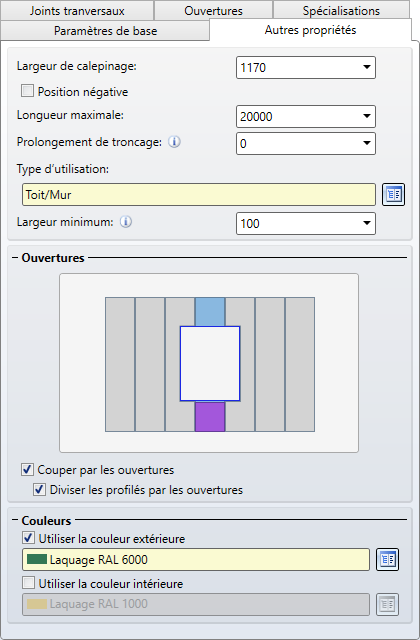

Autres propriétés

Largeur de calepinage

Cette valeur détermine la largeur du profilé et permet de définir la distance séparant deux profilés. Elle indique par défaut la valeur de la largeur du profilé indiquée dans le catalogue. Vous pouvez néanmoins l'ajuster vous-même pour obtenir un chevauchement plus important entre deux profilés p. ex.

Important : Si vous changez le profilé d'un plan, cette valeur sera alors remplacée par la valeur correspondante du nouveau profilé (telle qu'indiquée dans le catalogue).

Position négative

Si cette option est cochée, le profilé sera inséré dans une position négative, c.-à-d. avec les faces avant et arrière inversées. La position négative n'a pas d'effet sur le revêtement, c'est-à-dire que la tôle extérieure conserve toujours la couleur extérieure.

La position négative ou positive est attribuée à chaque élément de calepinage en tant qu'attribut DWF_NEG_INSTALL (position positive 0 et position négative 1) et peut ainsi être éditée, par exemple, dans des annotations.

Longueur maximale

Vous pouvez y indiquer la longueur maximale des profilés pour la strate courante. Celle-ci sera ensuite prise en compte dans le calepinage lors de la pose successive de plusieurs profilés sur des calepinages plus importants.

Important : Si vous changez le profilé d'un plan, cette valeur sera alors remplacée par la valeur correspondante du nouveau profilé telle qu'indiquée dans le catalogue.

Prolongement de troncage (Prolongement d'éléments de calepinage coupés diagonalement)

Les profilés coupés en diagonale sur toute leur largeur peuvent être prolongés selon une valeur fixe afin de prévoir une marge supplémentaire pour la découpe. Vous pouvez définir ici la valeur souhaitée. Si celle-ci est de 0, aucun prolongement ne sera créé.

Le prolongement du troncage est attribué à chaque élément de calepinage en tant qu'attribut DWF_CUTTING_BUFFER, ce qui permet ainsi de le reprendre, par exemple, dans les bulles d'annotation.

Type d'utilisation

Vous pouvez indiquer ici à quel type d'utilisation est destiné l'ensemble de cette strate. Le type d'utilisation indiqué par défaut est Toit/Mur.

Détermine une largeur minimum pour le profilé créé. Les profilés présentant une largeur inférieure à celle indiquée ne seront pas créés. Ce réglage peut se révéler utile pour éviter de concevoir des profilés trop étroits au niveau des bordures latérales du calepinage.

Couper par les ouvertures

Lorsque cette fonction est activée, les profilés seront découpés au niveau des bords de fenêtres. Si elle est désactivée, les fenêtre du calepinage seront ignorées.

Diviser les profilés par les ouvertures

Ce réglage n'est disponible que lorsque la fonction Couper par les ouvertures est activée.

Si la fonction Couper les profilés par les ouvertures est activée, le profilé prendra fin en dessous de la fenêtre, et un nouveau profilé commencera au-dessus de celle-ci.

Si la fonction Couper les profilés par les ouvertures est désactivée, la fenêtre sera considérée comme un espace vide faisant partie du profilé la prolongeant. Le profilé traversera la fenêtre comme si celle-ci n'existait pas.

Cette fonction peut se révéler utile lorsque les profilés sont d'abord posés à l'emplacement de fenêtres qui ne seront découpées qu'ultérieurement, p. ex.

Couleurs

Sélectionnez ici le type de revêtement dans le catalogue Normes d'usine > Traitement de surface.

Lors du revêtement de profilés (profilés sandwich), il est possible d'utiliser des couleurs différentes pour le côté extérieur et le côté intérieur. Les couleurs sont affichées sur la scène. Des attributs sont définis pour les deux couleurs de revêtement et transférés dans la nomenclature.

Les profilés d'une pièce (profilés ondulés et trapézoïdaux) peuvent également être revêtus des deux côtés. Si vous ne choisissez qu'une seule couleur, le profilé est également coloré sur la scène. S'il est revêtu des deux côtés, seuls les attributs sont définis et transférés dans la nomenclature.
