Sous-structure

Fonctions Bâtiment > Conception de calepinage > Nouveau > Sous-structure

Dans la sous-structure, les éléments posés en calepinage grâce à la fonction Calepinage d'élément doivent être souvent raccrochés à plusieurs profilés ou y être fixés.

La fonction Sous-structure vous permet de positionner des profilés sur les lignes d'une esquisse de la même manière qu'avec la fonction Calepinage d'élément.

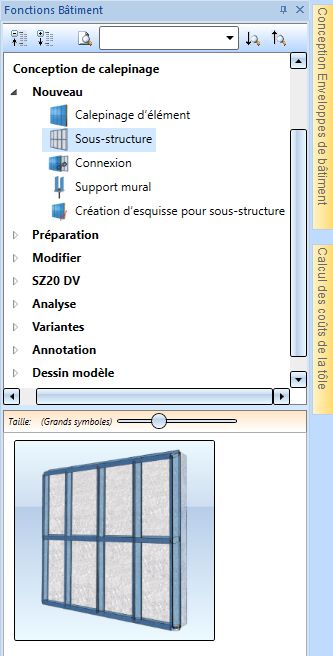

Retrouvez cette fonction dans la fenêtre d'ancrage Fonctions Bâtiment sous Conception de calepinage > Nouveau.

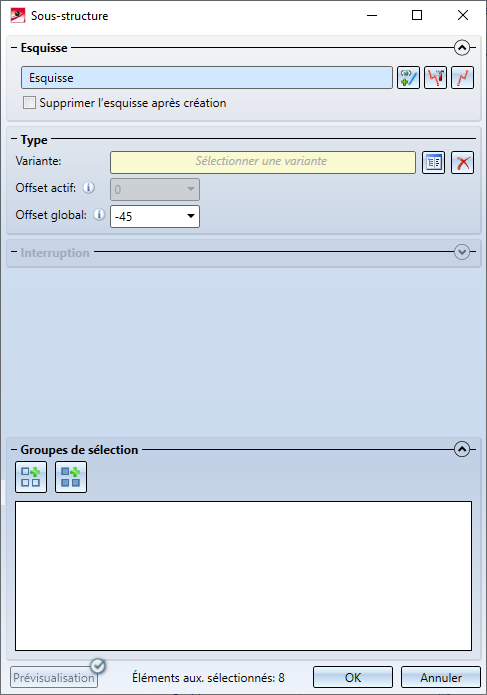

Une fois lancée, la fenêtre de dialogue Sous-structure s'affiche :

Dans un premier temps, HiCAD vous demandera d'identifier une esquisse (cette étape n'est pas demandée si une esquisse est déjà identifiée au moment du lancement de la fonction.)

Sinon, vous pouvez aussi utiliser les boutons correspondants aux fonctions Sélectionner esquisse, Modifier l'esquisse et Créer une nouvelle esquisse dans le plan.

Important :

Pour cette fonction, vous pouvez seulement utiliser des esquisses composées exclusivement de lignes droites. Autrement dit, les esquisses comportant des courbes, arcs ou cercles seront refusées avec un message d'erreur.

Sélectionner des profilés

Pour tout élément de l'esquisse, vous pouvez désormais attribuer individuellement un profilé.

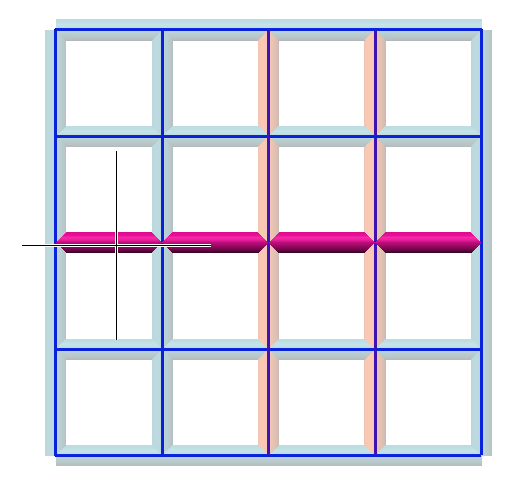

Les éléments d'esquisses sont marqués en couleurs dans la scène :

Les couleurs y sont définies comme suivant :

Rose pour la ligne-élément que le curseur survole.

Saumon pour les lignes-éléments sélectionnés.

Bleu clair pour toutes les autres lignes-éléments.

Vous pouvez sélectionner les lignes-éléments en procédant comme suivant :

Toutes les lignes-éléments sont sélectionnées, aussitôt la fonction Sous-structure lancée.
Sélectionnez avec un clic gauche les lignes-éléments individuelles.
Sélectionnez ces lignes-éléments dans un rectangle en cliquant sur le bouton droit de la souris dans la scène, puis en choisissant l'option Cadre de sélection dans le menu contextuel. Vous pouvez alors dessiner un rectangle autour des lignes-éléments à sélectionner.

Sinon vous pouvez aussi directement dessiner un rectangle en maintenant appuyé la touche Ctrl, sans avoir besoin au préalable de lancer la fonction Cadre de sélection.
Lorsque vous cliquez sur une ligne-élément pendant que vous maintenez la touche Crtl enfoncée, son statut change : une ligne-élément sélectionnée sera retirée de la sélection tandis qu'un élément de ligne non sélectionné y sera ajouté. Il est à noter qu'au moins une ligne-élément doit constamment être sélectionné. Dans le cas contraire, un message d'erreur apparaîtra.

Paramètres pour les lignes-éléments

Pour les lignes-éléments sélectionnés, voici les paramètres possibles :

Variante	Ici, vous pouvez sélectionner la variante à utiliser pour ces lignes-éléments. Cliquez sur le bouton Sélectionner une variante depuis le catalogue pour choisir précisément une variante présente dans le catalogue. Vous trouverez ici les instructions pour déposer vos propres variantes dans le catalogue.
Offset actif	Vous pouvez définir ici la distance entre les profilés générés et l'esquisse. Si les valeurs sont positives, le profilé se trouve au dessus de l'esquisse ; si les valeurs sont négatives, le profilé se trouve en dessous de l'esquisse.
Offset global	Comme pour l'Offset actif, cette valeur détermine la distance entre les profilés générés et l'esquisse. Alors que l'offset actif ne vaut que pour le profilé sélectionné en cours, l'Offset global vaut pour tous les profilés de cette sous-structure.
Interruption début et fin	Les profilés sélectionnés pourront être raccourcis au début (dessous) et à la fin (dessus) par des valeurs indiquées. La configuration peut être établie séparément pour chaque élément de ligne.
Liste des variables	En fonction des variables sélectionnées, vous pouvez ici ajuster les variables associées. Autrement, cette section de la fenêtre peut être personnalisée pour vos propres profilés de façon analogue au Calepinage d'élément.

Hormis l'Offset global, ces paramètres n'affectent que les lignes-éléments sélectionnées sur le moment.

Exécuter le calcul

La sous-structure est générée une fois que vous avez cliqué sur le bouton OK. Le symbole s'affiche alors dans la fenêtre de dialogue le temps du calcul.

Si une erreur devait survenir pendant le calcul, alors le bouton OK sera marqué par le symbole . Lorsque vous déplacez votre curseur sur ce symbole, une brève description de l'erreur en question s'affiche.

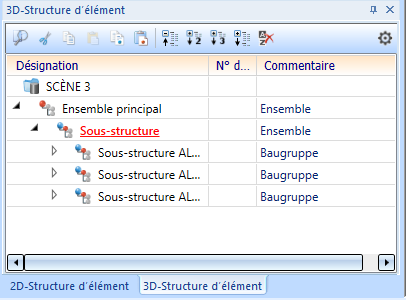

Les profilés créés sont subordonnés dans un ensemble appelé Sous-structure.

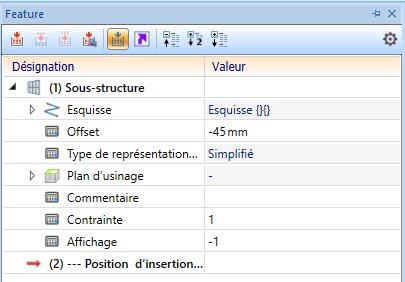

Cet ensemble contient le Feature Sous-structure. Faites un double-clic sur ce dernier pour afficher la fenêtre de dialogue Sous-structure et ainsi modifier la sous-structure au besoin.

Travailler avec des groupes de sélection

Vous pouvez également travailler avec des groupes de sélection pour les sous-structures. Vous pouvez les modifier et les utiliser dans la section Groupes de sélection de la fenêtre de dialogue.

En suivant ce lien, vous trouverez une introduction au travail avec les groupes de sélection, et notamment l'exemple d'un travail avec le dialogue Calepinage d'élément

Créer des aperçus

Le bouton vous permet de créer des aperçus de la sous-construction. En règle générale, il y a une coche, ce qui signifie qu'un nouvel aperçu est automatiquement généré à chaque modification dans la fenêtre de dialogue.

Pour pouvoir obtenir davantage de fluidité dans le travail avec de grandes sous-structures, vous pouvez aussi retirer la coche. Auquel cas, un aperçu ne s'affichera qu'après un lancement manuel via un clic sur le bouton Aperçu, et ne sera donc pas automatique.

Connecter la sous-structure avec le calepinage d'élément

En passant par la fonction Connexion, vous pouvez raccorder une sous-structure à un calepinage d'élément. Ce faisant, les modifications et usinages peuvent être effectués automatiquement sur les deux ensembles, par exemple pour effectuer des perçages et insérer des boulonnages.

Créer de nouveau la sous-structure

Les modifications effectuées manuellement sur une sous-structure (comme les perçages) sont conservés même avec un nouveau calcul de la sous-structure. Dans le cas où vous souhaitez annuler vos modifications, la fonction Créer à nouveau est disponible - comme pour la Calepinage d'élément - dans le menu contextuel de l'entrée Sous-structure dans l'historique du Feature. Cette fonction génère de nouveau la sous-structure. Veuillez prendre connaissance, à ce sujet, des remarques sous Modifier un calepinage d'élément.
