Die Einstellungen für Werkstattzeichnungen finden Sie im Konfigurationsmanagement jetzt unter ... > Automatische Zeichnungsableitung
Dies betrifft u.a. die Funktionen

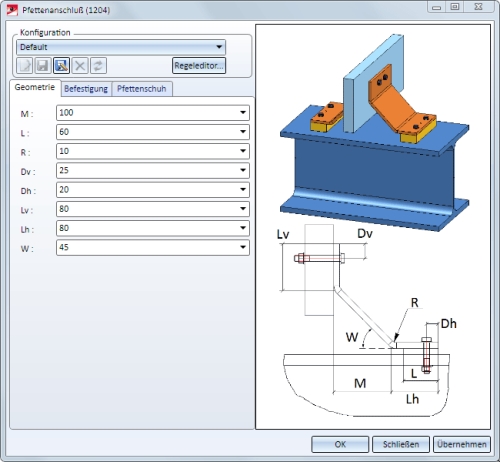

Mit den Designvarianten 1205 bis 1207 lassen sich weitere Pfettenanschlüsse erzeugen (SP1):

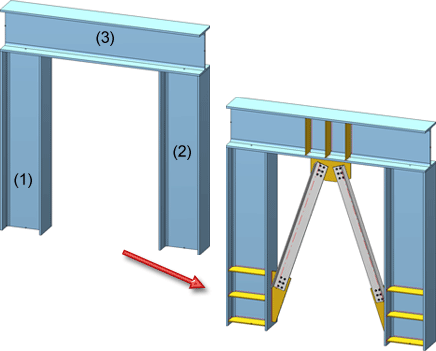

Mit den neuen Designvarianten für K-Verbände verbinden Sie drei Profile zur Aussteifung mit einem K-Verband. Die Knotenbleche können dabei mit den Profilen verschweißt oder über Montageplatten mit den Profilen verschraubt werden. Sie finden die Funktionen im Andockfenster Bauwesen-Funktionen unter Stahlbau > Anschlüsse > Steg/Flansch an Steg/Flansch.
|
Die BIM-PDM Funktionen sind Bestandteil der Stahlbau Suite Zeichnungsverwaltung (vorher: Stahlbau Suite Premium BIM, HELiOS HiCAD BIM PLM Suite). Die Beschreibung dieser Funktionen finden Sie im Abschnitt Stahlbau Zeichnungsverwaltung.
Die Funktionen der Stahlbau Zeichnungsverwaltung finden Sie jetzt auf der Registerkarte Zeichnungsverwaltung (vorher PDM). (SP1)
Die Stahlbau Suite Premium BIM heißt jetzt Stahlbau Suite Zeichnungsverwaltung.

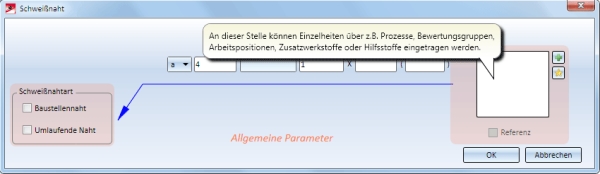

Bei Anschlüssen vom Typ 1 lassen sich in die Schweißnahtbeschriftung auch Einzelheiten über Prozesse, Bewertungsgruppen, Arbeitspositionen, Zusatzwerkstoffe, Hilfsstoffe u.v.m. eintragen. Diese lassen sich als Favoriten ablegen und stehen so jederzeit wieder zur Verfügung. (SP1)

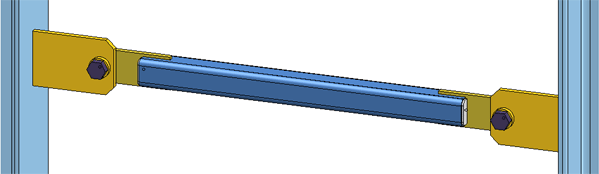

Mit der neuen Designvariante Druckrohranschluss (1701) lassen sich zwei Profile (I-, U- oder Hohl-Profile) mit einem Druckrohranschluss verbinden. (SP1)
Das Modul HiCAD Stahlbau-Package enthält jetzt auch die Treppen-Funktionen. Da das HiCAD Stahlbau Package auf 750 Teile beschränkt ist, ist auch die Größe von Treppen, die man einbauen kann, begrenzt. (SP1)
In den Dialogen ist die Bezeichnung des Feldes Profilbezeichnung geändert worden in Sachnummer. Die Attributbelegung ändert sich dadurch nicht. (SP1)
Die Designvarianten
sind im Bereich Bohrungsraster erweitert worden.
Im Feld Raster X Anzahl können Sie auch die Wurzelmaße übernehmen. Dazu klicken Sie mit der rechten Maustaste in das Feld und wählen das gewünschte Wurzelmaß im Kontextmenü aus.
Mit dem Parameter e1 steht eine Einbauhilfe zur Verfügung, mit der sich ein Bohrungsraster mit mehreren Bohrungen in Y-Richtung leichter definieren lässt. Der Parameter e1 bestimmt den Abstand des Bohrungsrasters (Zentrum der 1. Bohrung) von der unteren Kante der Platte.
Wird diese Registerkarte nach einem Update noch nicht angezeigt, dann klicken Sie bitte im Bereich Konfiguration des Einbaufensters auf die Funktion Zurücksetzen
. Schließen Sie dann das Fenster und rufen Sie die Variante erneut auf.
Bei den Rohranschlüssen 1501, 1502 und 1503 kann der Radius der Steifen entweder automatisch oder durch eine explizite Werteingabe bestimmt werden. (SP2)
Für den Stahlbau stehen neue Verwendungsarten zur Verfügung:
Diese sind im Katalog Werksnormen > Verwendungsarten > Stahlbau bzw. Metallbau definiert. Zu den Verwendungsarten sind im Konfigurationsmanagement entsprechende Verwendungszeck-Konfigurationen für die Zeichnungsableitung vordefiniert.

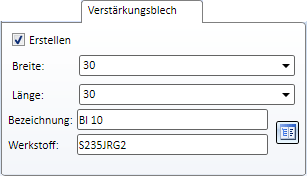

Die Verwendungsarten Kreuzverband und Verstärkungsblech werden beim Einbau der Designvarianten Kreuzverband (1602) bzw. Stirnplattenanschluss (1320) automatisch zugeordnet, die Verwendungsarten für Geländer beim Einsatz des Geländerkonfigurators. Die anderen Verwendungsarten können Sie über die 3D-Funktion Teileattribute manuell zuordnen. (SP2)
Die Gewichtsberechnung erfolgt jetzt auch für Hauptbaugruppen (z.B. bei der Positionierung, bei der Feature-Neuberechnung von Teilen etc.). Das bedeutet insbesondere, dass das Gewicht der Hauptbaugruppe dem Teileattribut §01 zugeordnet und in der Maske Teileattribute entsprechend aktualisiert wird. (SP2)

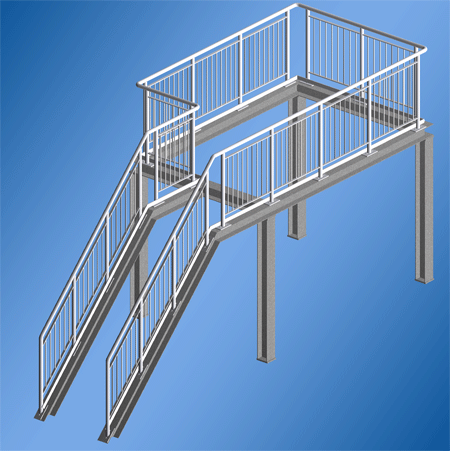

Die Funktionen zur Erzeugung von Treppen und Geländern sind im Modul Stahlbau nicht mehr verfügbar, sondern stehen ausschließlich im Modul Stahlbau Treppen und Geländer zur Verfügung. Diese Modul ist auch Bestandteil der Branchensuiten für den Stahlbau. (SP2)
In der Praxis kommt es bei Baureihenprofilgruppen vor, dass in einer Profilgruppe ein Profil aus mehreren unterschiedlichen geschlossenen Querschnitten besteht. Diese können auch unterschiedliche Werkstoffe haben, d.h. sie müssen in Schnittansichten korrekt schraffiert werden. In der Stückliste und in Werkstattzeichnungen wird dieses Profil jedoch immer als 1 Teil behandelt.
Um dies zu ermöglichen, unterstützt HiCAD nun auch Baureihenprofilgruppen mit Einzelprofilen, die aus mehreren nicht stücklistenrelevanten Querschnitten bestehen. (SP2)

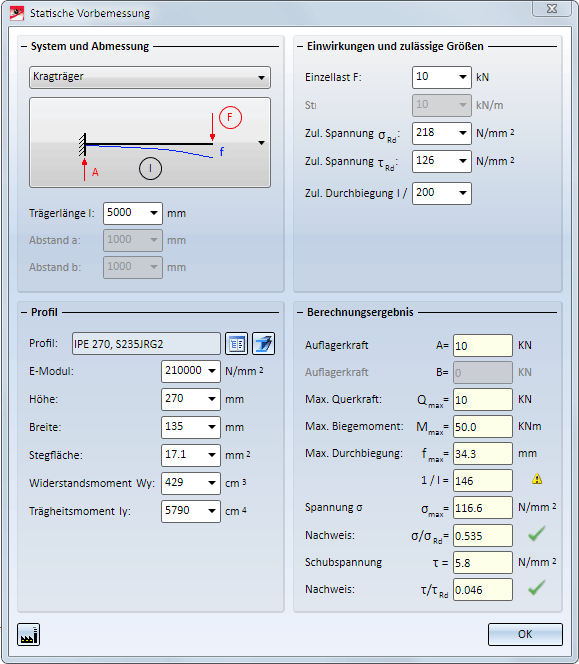

Mit diesem Berechnungstool, das die bisherige Funktion Berechnungen ersetzt, führen Sie statische Vorbemessungen für Stahl- und Metallbauprofile durch. Beispiele sind Kragträger mit Einzel- oder Streckenlast, Einfeldträger mit mittiger / nicht mittiger Einzel- oder Streckenlast etc. Sie finden die Funktion auf der Registerkarte Stahlbau unter Weitere Funktionen > Extras. (SP2)
Wenn Sie manuelle - auf Feature basierende - Änderungen an den Elementen eines Geländers vornehmen, beispielsweise Bohrungen/Ausnehmungen in Pfosten einbauen oder Vierkantprofile runden etc., dann wird bei Änderungen/Aktualisierungen des Geländers versucht, diese manuellen Änderungen zu erhalten - sofern eine sinnvolle Zuordnung nach wie vor möglich ist. (SP2)
Die Funktionen

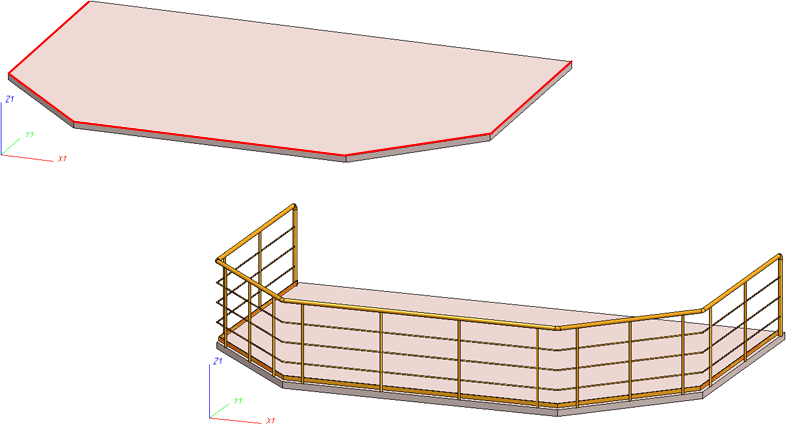

entfallen. Stattdessen kann der Geländerkonfigurator (entlang Profilen oder entlang Kanten) eingesetzt werden. Beachten Sie dabei bitte, dass bei diesen Funktionen nur gerade Profile und Kanten zugelassen sind.(SP2)

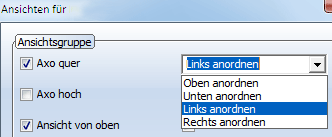

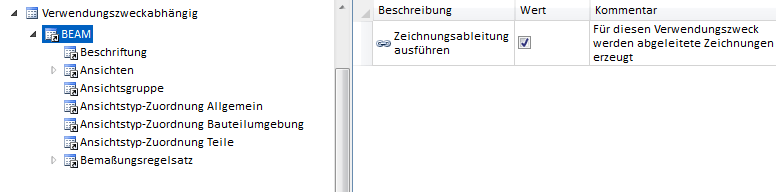

Die Erstellung von Ansichtsgruppen bei der Zeichnungsableitung (Werkstattzeichnung) kann in Abhängigkeit vom Verwendungszweck aktiviert/deaktiviert werden. Die Einstellung erfolgt im Konfigurationsmanagement (isdconfigeditor.exe) unter Automatische Zeichnungsableitung > Verwendungszweckabhängig > name, wobei name der Name des jeweiligen Verwendungszwecks ist, z.B. BEAM (SP2)

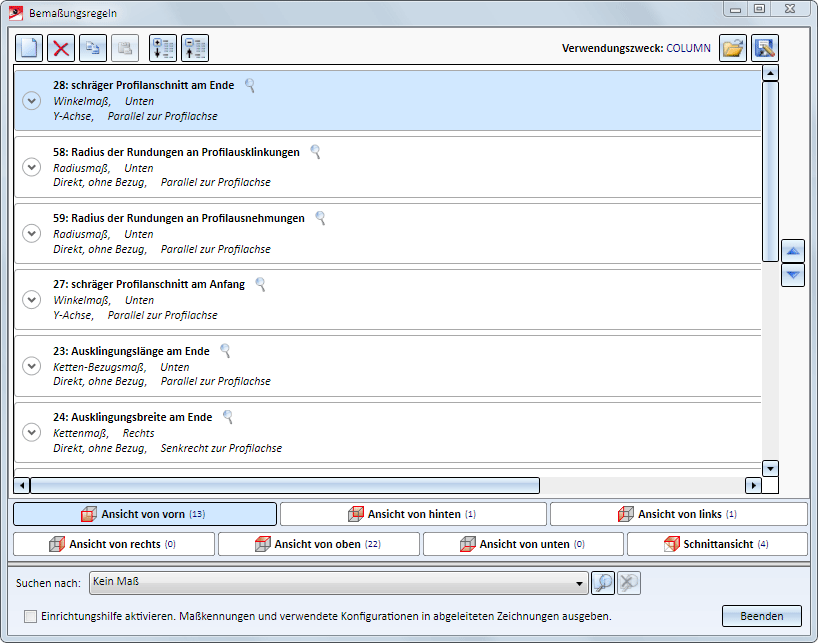

Bemaßungsregeln für Werkstattzeichnungen werden über das Konfigurationsmanagement (isdconfigeditor.exe) verwaltet. Zur komfortablen Bearbeitung dieser Regeln ist in HiCAD ein Editor für Bemaßungsregeln integriert, den Sie mit der Funktion
Bemaßungsregeln bearbeiten
aktivieren. Sie finden die Funktion unter Stahlbau > Einst... (SP2).
Mit dieser Designvariante lassen sich jetzt auch Platten ohne Bohrung einbauen. (SP2)
