Geländerkonfigurator - entlang Kanten (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau >Treppen+Geländer > Geländer > Geländerkonfigurator (entlang Kanten)

Mit diesem - auf API-Scripten und Designvarianten basierenden - Geländerkonfigurator lassen sich individuelle Geländer entlang von Kanten konfigurieren und einbauen, beispielsweise Geländer an Balkonplatten (Solid) oder Betontreppen.

Dabei können Kanten aus Solids (Körperkanten), Kanten aus Skizzen oder Kanten aus 3D-Skizzen (Teil mit freien Kanten) gewählt werden. Auch eine Mischung dieser Kanten ist zulässig.

Wichtig ist Folgendes:

• Bei der Reihenfolge der Auswahl der Kanten muss sich ein fortlaufender Pfad ergeben. Das heißt, für zwei aufeinanderfolgende Kanten muss es einen gemeinsamen Schnittpunkt geben. Zwei aufeinanderfolgende Kanten dürfen nicht parallel zueinander verlaufen. Der sich daraus ergebende Pfad darf nicht geschlossen sein.
• Die Konstruktion muss eine Hauptbaugruppe enthalten.
• Die z-Achse des aktiven Koordinatensystems ist die Richtungsachse für die Pfosten, also dürfen die Kanten nicht parallel zur z-Achse des aktiven Koordinatensystems verlaufen.
• Die Kanten müssen gerade sein.

Nach dem Aufruf des Geländerkonfigurators fordert HiCAD Sie auf, nacheinander die Kanten zu identifizieren, auf denen das Geländer verlegt werden soll. Durch den "Pfad", den die Kanten bilden, wird quasi ein virtueller Kantenzug als Leitlinie für den Geländerverlauf definiert. Pfosten, Handlauf, Füllung und Knieleiste des Geländers liegen dann auf einem zu dieser Leitlinie parallelen Kantenzug.

Oben: 3D-Solid mit ausgewählten Kanten, Unten: Erzeugtes Geländer

Sie beenden die Identifizierung der Kanten mit der mittleren Maustaste und aktivieren so automatisch das Dialogfenster Geländerkonfigurator.

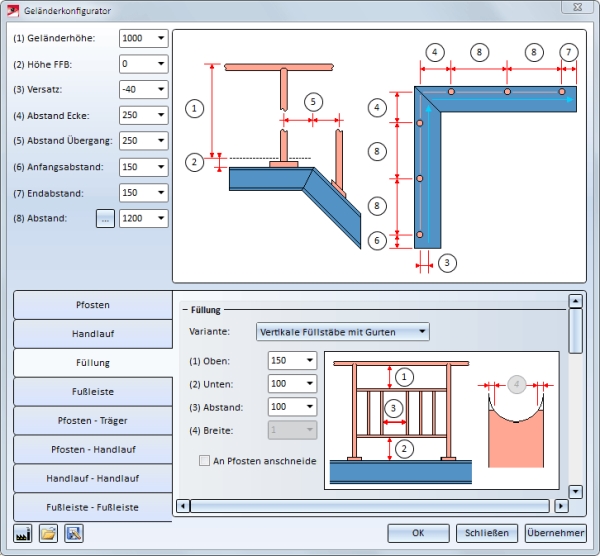

Dialogfenster Geländerkonfigurator

Das Dialogfenster ist identisch mit dem der Funktion Geländerkonfigurator - entlang Profilen. Beachten Sie jedoch, dass die Optionen und Eingaben für die Trägerbearbeitung hier nicht relevant sind.

Sie starten die Generierung des Geländers mit OK. Der Stand der Generierung wird in der Statusleiste durch einen Fortschrittsbalken gekennzeichnet. In das Feature-Protokoll wird ein entsprechendes Feature eingetragen.

Für das Geländer wird eine Baugruppe mit dem Namen Geländer angelegt. Diese ist unterteilt in Baugruppen mit dem Namen Segment, die die Geländerelemente der einzelnen Träger enthalten. Beachten Sie bitte auch die Informationen unter Geländerkonfigurator - Hinweise (3D-STB).

 Hinweise:

• Die aktuelle Geländerkonfiguration, d.h. die aktuellen Einstellungen im Dialogfenster, kann über die Schaltfläche  gespeichert und mit  jederzeit wieder geladen werden. Mit  lassen sich die ISD-seitigen Voreinstellungen laden.

• Auch kundenindividuelle Designvarianten für die Komponenten lassen sich realisieren. Sprechen Sie unsere Fachleute im Consulting an.
• Alle im Dialogfenster des Geländerkonfigurators vorgenommenen Einstellungen werden beim nächsten Aufruf des Konfigurators als Voreinstellung angezeigt.
• Beachten Sie darüber hinaus die Hinweise unter Geländerkonfigurator - Geländer bearbeiten sowie Geländerkonfigurator - Hinweise (3D-STB).
• Derzeit sind nur gerade Kanten zugelassen.
• Für Betontreppen ist derzeit nur eine seitliche Fußbefestigung der Pfosten sinnvoll.

 Verwandte Themen

Treppengeländer (3D-STB) • Geländerkonfigurator - entlang Profilen • Stahlbau-Funktionen
