Andockfenster Bauwesen-Funktionen > Stahlbau > Allgemein > Pfettenanschluss (1206)
Mit dieser Designvariante verschrauben Sie ein Profil (Pfette)und einen Träger (Binder) mit maximal 4 Schrauben. Zur Verstärkung können an der Pfette und am Träger bis zu 3 Steifen eingebaut werden.

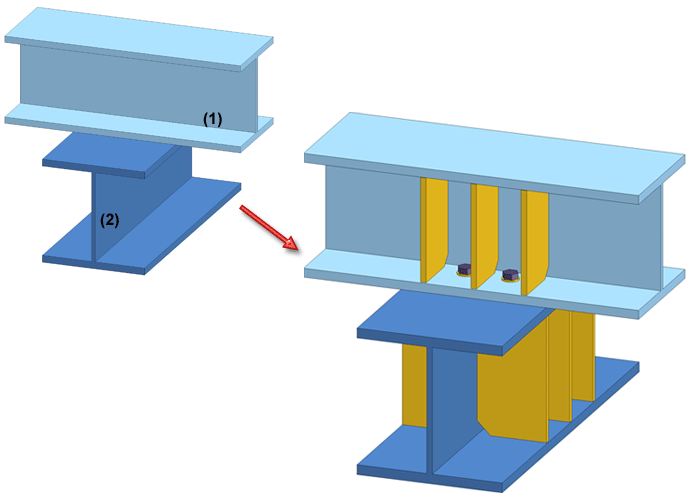

(1) Original, (2) Pfettenanschluss mit jeweils drei Steifen
Konfigurationen für den Pfettenanschluss lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

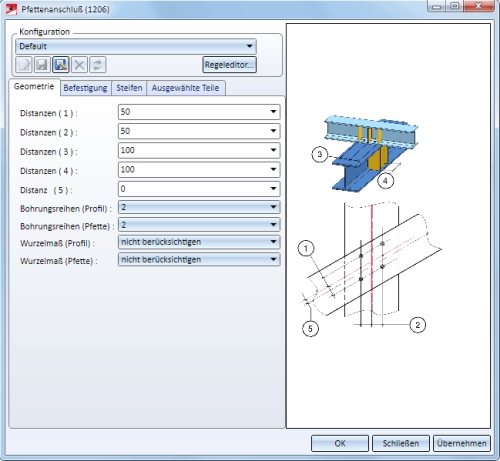

Die Konfiguration des Pfettenanschlusses erfolgt über die Registerkarten des Dialogfensters.
Ausgewählte Teile
Hier werden Informationen zu den zuvor identifizierten Profilen angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

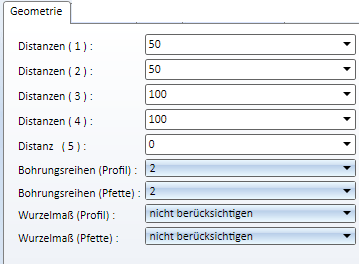

Geometrie
Auf dieser Registerkarte legen Sie die Abmessungen des Pfettenanschlusses fest. Dies sind die Verschraubung und der Abstand der Steifen.
Möglich sind maximal zwei Bohrungsreihen auf Träger und Pfette. Wählen Sie die gewünschte Anzahl der Bohrungsreihen in der jeweiligen Listbox aus. Der Wert (1) bestimmt den Abstand der Schrauben zur Achse der Pfette Trägers, der Wert (2) den Abstand zur Achse des Trägers. Bei mehr als 1 Bohrungsreihe können Sie zusätzlich einen Versatz (5) der Verschraubung gegenüber der Achse der Pfette angeben. Die Werte (3) und (4) bestimmen den Abstand der Steifen auf dem Träger und der Pfette.

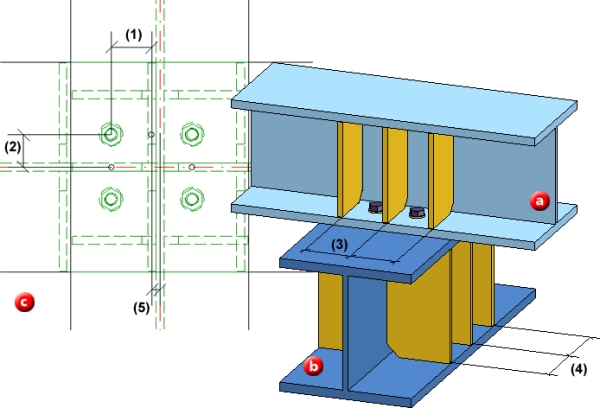

(a) Pfette, (b) Träger, (c) Draufsicht
Sollen die Wurzelmaße der Pfette bzw. des Trägers (bei Profileisen der Abstand der Nietreihen in Steg oder Flansch von bestimmten Kanten des Querschnitts) in den Bohrungsreihen berücksichtigt werden, dann wählen Sie dies in der jeweiligen Listbox aus.
Wie der Abstand zwischen den Steifen berücksichtigt wird, hängt von der gewählten Einstellung auf der Registerkarte Steifen ab.

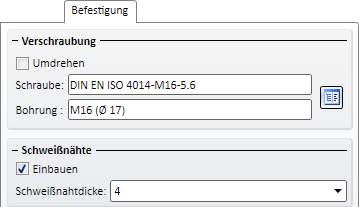

Befestigung
Die Befestigung am Anschlussteil erfolgt durch Verschraubung.
Die Auswahl von Schraube und Bohrung kann durch einen Klick auf das Symbol
direkt im Normteilkatalog erfolgen. Soll die Richtung der Verschraubung umgedreht werden, dann aktivieren Sie die Checkbox Umdrehen.
Die Steifen werden mit der Pfette bzw. dem Träger verschweißt. Sollen die Schweißnähte eingebaut werden, dann aktivieren Sie die Checkbox und bestimmen Sie die Schweißnahtdicke.

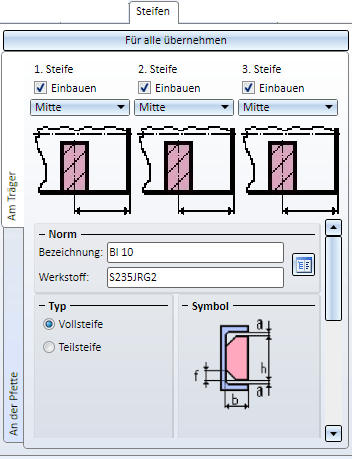

Steifen
Sowohl an der Pfette als auch am Träger können bis zu 3 Steifen eingebaut werden. Aktivieren Sie dazu jeweils die Checkbox Einbauen. Für jede Steife können Sie außerdem festlegen, welche Kante für den Einbau relevant sein soll, die Vorderseite, die Mitte oder die Rückseite. Der auf der Registerkarte Geometrie angegebene Abstand wird dann für die hier gwählte Einstellung verwendet. Ein Beispiel: Sie bauen drei Steifen ein und wählen Mitte, Rückseite, Vorderseite. Auf der Registerkarte Geometrie haben Sie eine Abstand von 75 gewählt. Die Steifen werden dann so eingebaut, dass die Rückseite der zweiten Steife von der Mitte der ersten Steife und die Vorderseite der dritten Steife von der Rückseite der zweiten Steife den angegebenen Abstand hat.
Wählen Sie das Blech für die Steife durch einen Klick auf direkt im Normteilkatalog aus. Unter Typ legen Sie durch Aktivierung des entsprechenden Radio Buttons fest, ob eine Voll- oder eine Teilsteife eingebaut werden soll.
Haben Sie alle erforderlich Daten eingegeben, dann kann der Pfettenanschluss eingebaut werden. Bei Wahl von Übernehmen wird der Anschluss eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.
Die Steifen werden dem jeweiligen Profil zugeordnet, die Verschraubung der Pfette.
