Statische Vorbemessung (3D-STB)

Stahlbau > Weitere Funktionen > Extras > Statische Vorbemessung

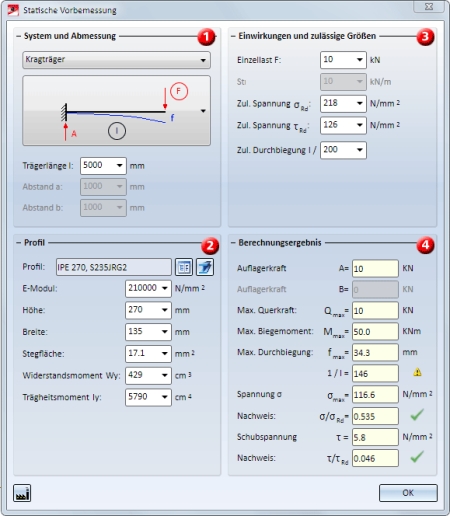

Mit diesem Berechnungstool führen Sie statische Vorberechnungen für Kragträger (1 Auflager) und Einfeldträger (2 Auflager) durch. Dazu wird das Dialogfenster Statische Vorbemessung angezeigt.

Hier haben Sie die Möglichkeit, Profile durch explizite Angabe der Werte zu berechnen oder die Berechnung für das aktive Profil Ihrer Konstruktion durchzuführen. Das Fenster ist in mehrere Bereiche unterteilt.

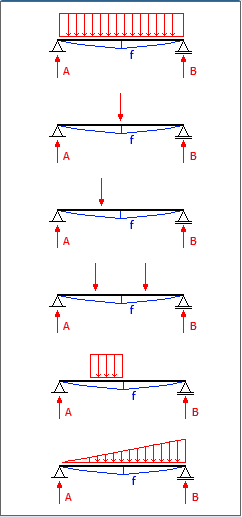

(1)	Systemwahl und Abmessung Hier wählen Sie zunächst die gewünschte Trägerart - Krag- oder Einfeldträger - und dann das gewünschte System für die Berechnung aus. Zur Auswahl stehende verschiedene Systeme, die Sie aus der Liste anhand der entsprechenden Vorschaugrafik auswählen, z.B. Kragträger mit Einzel- oder Streckenlast, Einfeldträger mit mittiger /nicht mittiger Einzel- oder Streckenlast etc. Systeme für Kragträger Systeme für Einfeldträger Anschließend geben Sie die Trägerlänge ein und je nach gewähltem System den Abstand der Auflager von der Last an. Welche Felder des Dialogfensters aktiv sind, hängt vom gewählten System ab! Unzulässige Eingaben werden mit dem Symbol gekennzeichnet.
(2)	Profil Hier wählen Sie das Profil und das Material aus, das Sie für den Träger verwenden wollen. Die Auswahl eines Profils für die Berechnung kann über den Katalog Profile oder durch Identifizierung eines Profils in der Konstruktion erfolgen. Die Felder im Bereich Profile werden dann automatisch aktualisiert. Wenn Sie einen Träger aus der Auswahlliste wählen, müssen Sie die Länge des Profils im Textfeld Abmessungen angeben. Berücksichtigen Sie dabei den Maßstab der Konstruktion!
(3)	Einwirkungen und zulässige Größen Hier geben Sie weitere Werte für die Berechnung an, z.B. die Einzel- oder Streckenlast (je nach gewähltem System), die zulässige Spannung und die Durchbiegung (Quotient).
(4)	Berechnungsergebnis Hier werden die Auflagerkräfte, die maximale Querkraft, die Biegemomente, die Durchbiegung sowie Schubspannung und Nachweis angezeigt. Hat der Träger die Nachweise bestanden, dann wird dies durch das Symbol gekennzeichnet, anderenfalls durch das Symbol .

Mit dem Symbol lassen sich die ISD-seitigen Voreinstellungen laden.Sie verlassen das Dialogfenster mit OK und beenden so auch die Funktion.

Bitte beachten Sie:

Das Berechnungstool dient nur zur Vorbemessung der Profile, es findet keine statische Prüfung statt. Das Tool ersetzt daher nicht die Berechnung durch speziell darauf abgestimmte Berechnungsprogramme. Überprüfen Sie daher in jedem Fall die ermittelten Werte.
