Pfettenanschluss - 1 Träger/2 Pfetten (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Allgemein > Pfettenanschluss (1205)

Mit dieser Designvariante verbinden Sie einen Träger und zwei Pfetten mit einem Kantblech (1-fach oder 2-fach gekantet) oder einem L-Profil, das mit den Pfetten verschraubt und mit dem Träger verschraubt oder verschweißt ist. Die Verbindung kann ein- und beidseitig erfolgen. Die Pfetten können hier beliebige 3D-Teile sein.

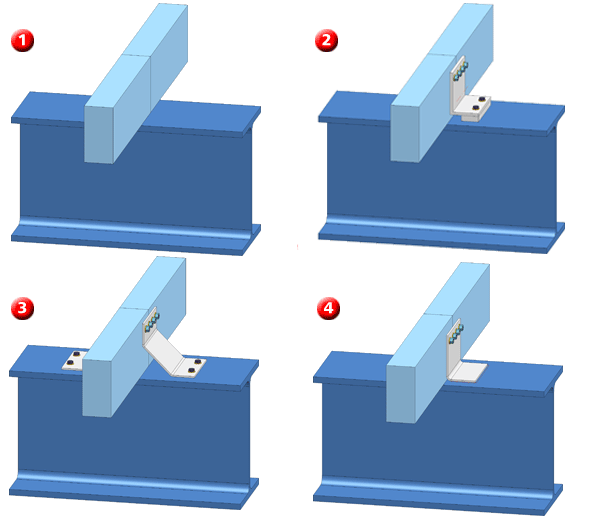

(1) Original
(2) Pfettenanschluss einseitig, mit L-Profil (verschraubt) und Anschlussplatte, mit Träger und Pfetten verschraubt
(3) Pfettenanschluss beidseitig, mit 2-fach gekantetem Blech, mit Träger und Pfetten verschraubt, ohne Anschlussplatte
(4) Pfettenanschluss beidseitig, mit 1-fach gekantetem Blech, mit Träger verschweißt, ohne Anschlussplatte

1. Identifizieren Sie die beiden anzuschließenden Teile (Pfetten).
2. Identifizieren Sie das Profil (Träger).
3. Das Dialogfenster Pfettenanschluss (1205)wird angezeigt.

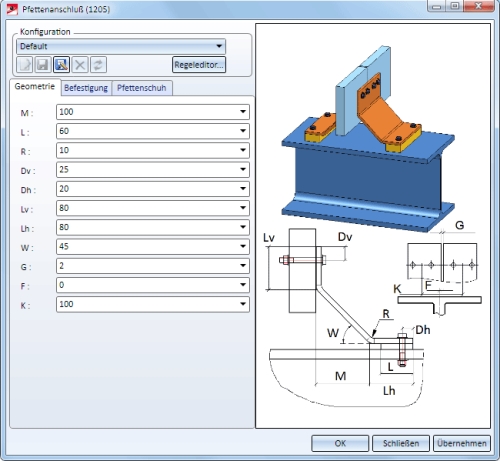

Dialogfenster Pfettenanschluss (1205)

Die Bedienung erfolgt analog zum Pfettenanschluss 1204.

Haben Sie alle erforderlich Daten eingegeben, dann kann der Pfettenanschluss eingebaut werden. Bei Wahl von Übernehmen wird der Anschluss eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.
