Baureihen (3D-STB)

Stahlbau > Neu

Mit HiCAD lassen sich auch Profile einer benutzerdefinierten Baureihe einbauen..

Ein Baureihenprofil kann

• aus einem normalen 2D-Teil (.FIG),
• aus einer 2D-HCM-Datei (.DCF) oder
• aus einer 2D-Variante (frühere HiCAD-Version, .FIV)

abgeleitet werden.

Konventionen für Baureihenprofile im Stahl-/Metallbau

Das 2D-Modell für ein Baureihenprofil kann ein einzelnes Hauptteil oder eine Baugruppe mit mehreren Hauptteilen sein. Jedes dieser Hauptteile kann dabei Nebenteile mit den Konturen für die einfache und die exakte Darstellung des Profils enthalten. Diese Nebenteile müssen den Namen SIMPLE (für die vereinfachte Darstellung) und EXACT (für die exakte Darstellung) haben und dürfen keine weiteren Nebenteile enthalten.

Darüber hinaus müssen folgende Regeln eingehalten werden:

• In einem Nebenteil 2D können die Elemente zusammengefasst werden, die bei der 3D-Profilerzeugung nicht berücksichtigt werden sollen.
• Ausklinkkonturen müssen in einem Nebenteil CUTOUT liegen.
• Punkte für den Glaseinbau müssen in einem Nebenteil mit dem Namen GLASS definiert sein.
• Wollen Sie die Konturdarstellung für Baureihenprofile nutzen, dann muss zusätzlich ein Teil mit dem Namen CONTOUR definiert sein, das die vereinfachte Kontur des gesamten Profils enthält.
• Besteht das 2D-Modell aus mehreren Hauptteilen, dann dürfen die Teile GLASS, CUTOUT, und CONTOUR nicht auf derselben Ebene wie die Teile SIMPLE und EXACT liegen, sondern müssen derselben Ebene wie die Hauptteile liegen.

Beispiel der Struktur einer einfachen 2D-Baureihenfigur

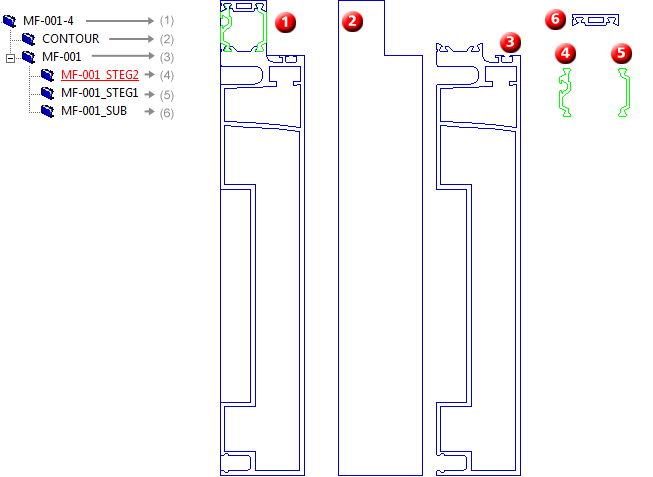

Beispiel eines 2D-Baureihenmodells bestehend aus mehreren Baugruppen

• Ordnen Sie den Nebenteilen EXACT und SIMPLE einen Werkstoff und ggf. weitere Attribute zu und setzen Sie die Stücklistenrelevanz auf JA. Bei der Erzeugung des 3D-Stahlbauprofils werden diese Einstellungen sowie die Farbe und Strichart der Linien übernommen. Dem Teil sollte ein Material zugeordnet sein. Insbesondere die Stücklistenrelevanz ist wichtig, da nur dann das Baureihenprofil in der Stückliste erscheint und automatisch positioniert wird. Am einfachsten ist es, zur Vergabe dieser Eigenschaften die Funktion Baureihen-Querschnitt: Attribute vergeben im Menü Optionen zur verwenden.
• Das 2D-Teil sollte mit seinem Schwerpunkt im absoluten Nullpunkt liegen. Dort wird später die Schwerachse erscheinen.

Beachten Sie:

In der Praxis kommt es bei Baureihenprofilgruppen vor, dass in einer Profilgruppe ein Profil aus mehreren unterschiedlichen geschlossenen Querschnitten besteht. Diese können auch unterschiedliche Werkstoffe haben, d.h. sie müssen in Schnittansichten korrekt schraffiert werden. In der Stückliste und in Werkstattzeichnungen wird dieses Profil jedoch immer als 1 Teil behandelt. Um dies zu ermöglichen, unterstützt HiCAD auch Baureihenprofilgruppen mit Einzelprofilen, die aus mehreren nicht stücklistenrelevanten Querschnitten bestehen. Die Abbildung zeigt ein solches Beispiel.

Hinweise:

• Enthält die 2D-Baureihenfigur die Nebenteile EXACT und SIMPLE, dann wird beim Wechsel zwischen vereinfachter und exakter Darstellung des entsprechenden 3D-Baureihenprofils eine Feature-Neuberechnung durchgeführt. Enthält die 2D-Baureihenfigur das Nebenteil CONTOUR, dann wird bei der Konturdarstellung des entsprechenden 3D-Baureihenprofils die Ansichtsliste geändert, d.h. das Teil CONTOUR wird eingeblendet, die andere Darstellung ausgeblendet.
• Um ein Baureihenprofil zu bearbeiten, müssen Sie das gesamte Profil identifizieren. Dazu stehen folgende Möglichkeiten zur Verfügung:
• Sie wählen die Funktion Profilhauptteil auswählen aus dem Kontext-Menü für Profile (RMT auf Profil), oder
• Sie markieren das Baureihenprofil über die Profilachse, oder
• Der Gruppenfang ist aktiv, wenn in der transparenten Toolbar das Symbol angezeigt wird. Ggf.müssen Sie mehrfach auf das Symbol klicken.

• Für Baureihenprofile kann in der Systemdatei STB_PARAMETER.DAT festgelegt werden, ob die Kantenfarbe durch die Kantenfarbe der Figur oder durch die Standardkantenfarbe der Konstruktion festgelegt wird. Die Defaulteinstellung ist 1 (Figur).

---> Representation: - ---> Darstellung:
=================
Solid color of the series profiles from edge color of the figures (0 = no, 1 = yes) : - Körperfarbe der Baureihenprofile aus Kantenfarbe der Figuren (0 = nein, 1 = ja) :
1

 Verwandte Themen

Einbauoptionen für Profile (3D-STB) • Profile einbauen (3D-STB) • Stahlbau-Funktionen
