Stahlbau Zeichnungsverwaltung

Die Stahlbau Suite Zeichnungsverwaltung ist mit ihrer Funktionen für das Building Information Modeling (kurz BIM) eine Lösung für das CAD-unabhängige zentrale Daten- und Prozessmanagement von Projekten, Dokumenten, Bauteilen, Produktstrukturen und Mappen, mit komfortablen Eingabe-, Such- und Ausgabefunktionen sowie einer flexiblen PDM-orientierten Benutzer- und Gruppenverwaltung. Konfigurierbare Klassifizierungsstrukturen, Workflows und Indexmechanismen stehen zur unternehmensspezifischen Steuerung von Prozessen zur Verfügung.

Durch die Integration dieser Funktionalitäten in die HiCAD-Oberfläche haben Sie in HiCAD direkten Zugriff auf die Konstruktions- und Teile-relevanten HELiOS-Funktionen, mit Schriftfeldaktualisierung und Berechtigungsprüfung. Für die stark projektorientierte Konstruktion des Bauwesens und Sondermaschinenbaus stehen in HiCAD zudem BIM- und PDM-relevante Automatisierungsfunktionen zur Verfügung, mit denen die Generierung und Aktualisierung projektbezogener HELiOS-Teilestamm- und Klassifizierungseinträge erfolgt, sowie die HELiOS-Verwaltung und intelligente Aktualisierung von automatisch generierten HiCAD-Fertigungszeichnungen verfügbar ist.

Durch die führenden 3D-Konstruktionsfunktionalitäten von HiCAD lassen sich Stahl- und Metallbaukonstruktionen mit modernsten Konstruktionstechniken einfach und transparent entwickeln. Fertigungs-, Montage- und Bestellunterlagen werden über integrierte Standardfunktionalitäten automatisiert generiert, aktualisiert und im HELiOS-Produktdatenmanagement zugriffssicher über leistungsfähige Standard-Datenbanken verwaltet.

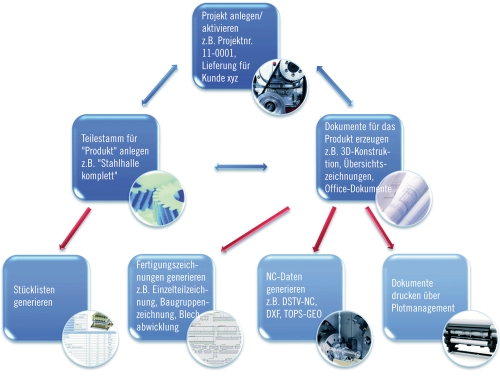

Mit den umfangreichen Daten- und Prozessmanagement-Funktionalitäten des PDM-Systems HELiOS ist somit im gesamten Unternehmen der Zugriff auf ständig aktuelle Projektunterlagen, beispielsweise 3D-Modelle, Übersichts-, Fertigungs- und Montagezeichnungen, Stücklisten und NC-Daten, Schriftverkehr, Mails, etc. im aktuellen Bearbeitungszustand gewährleistet.

Damit bietet die ISD eine einzigartige Komplettlösung zur sicheren Erstellung und Verwaltung von Stahl- und Metallbaukonstruktionen im Bauwesen.

Die Vorteile der Stahlbau Suite Zeichnungsverwaltung im Überblick:

Sicheres datenbankgestütztes Teile- und Konstruktionsmanagement für das projektorientierte 3D-Engineering
Aktueller und CAD-unabhängiger Zugriff auf Gleichteil-, Positionierungs- und Geometrieinformationen der 3D-Konstruktion im gesamten Unternehmen
Stücklistenausgabe und Verwendungsnachweis auch außerhalb der CAD-Umgebung
Automatisierte Aktualisierung der Datenbank-Teile- und Konstruktionsattribute beim Speichern der 3D-Konstruktion sowie bei der Generierung und Aktualisierung von Fertigungszeichnungen
Intelligente Prüfung auf Teile ohne Fertigungszeichnung und auf nicht aktuelle Zeichnungen, mit Zusatzfunktionen zur Neuerstellung und Aktualisierung verknüpfter Fertigungszeichnungen
Stets aktuelle Produktstruktur
Direkter Zugriff auf Rechte- und -Workflow-Status der Bauteile, verknüpfte Fertigungszeichnungen und Teileverwendungsnachweis innerhalb der Konstruktion
Flexibel konfigurierbar und erweiterbar zur optimalen Integration in bestehende Kunden-IT-Umgebungen.

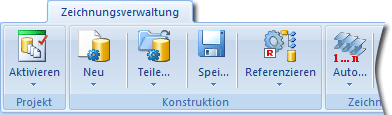

Alle Funktionen für die Stahlbau Zeichnungsverwaltng finden Sie zentral und schnell auf der Registerkarte Zeichnungsverwaltung.
