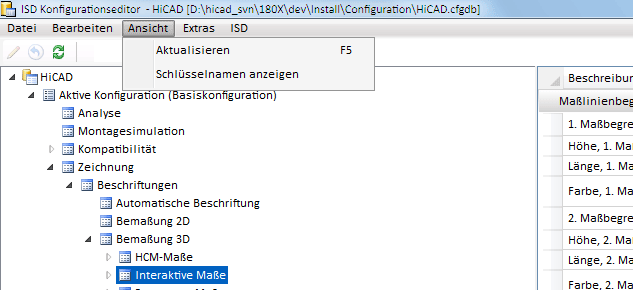

Der Konfigurationseditor ISDCONFIGEDITOR.EXE lässt sich jetzt auch direkt aus HiCAD heraus aufrufen.
Sie finden die entsprechende Funktion unter
Konfiguration.
Haben Sie HiCAD Erweiterungsmodule mit der Ausprägung Floatbar zur Laufzeit erworben, dann können Sie diese im Menü Hilfethemen und Informationen während der aktuellen HiCAD-Sitzung aktivieren/deaktivieren.
haben Sie jetzt mit der rechten Maustaste die Möglichkeit, einen Schritt zurück zu springen. Mit der mittleren Maustaste brechen Sie die Funktion ab. (Hinweis: Der Mauszeiger muss sich dabei außerhalb des Eingabefensters befinden.)
werden die Attribute aus der Datei SchrFe_ausAttr.dat im HiCAD SYS-Verzeichnis gelesen. Beachten Sie bitte, dass sich die Voreinstellungen in dieser Datei mit HiCAD 2013 geändert haben.
.
Ab HiCAD 2013 lassen sich HELiOS-Attribute und HiCAD-Attribute gemeinsam im Schriftfeld verwenden. Dies gilt für die Funktion Zeichnungsrahmen einfügen mit Ausfüllen des Schriftfeldes über HELiOS.
Möglich ist dies sowohl für die HiCAD-Konstruktionsattribute als auch die HiCAD-Teileattribute.
Die Einstellungen für die Zeichnungsableitung finden Sie im Konfigurationsmanagement jetzt unter ... > Automatische Zeichnungsableitung.
Die Dateien
werden nicht mehr unterstützt. Die bisher hier verwalteten Einstellungen werden jetzt im Konfigurationsmanagement (ISDConfigEditor.exe) verwaltet.
In diesem Zusammenhang entfällt auch die Funktion Allgemeine Parameter laden (unter Extras > Einstellungen, temporär).
Eine Übersicht darüber, wo die alten Einstellungen jetzt im Konfigurationsmanagement zu finden sind, entnehmen Sie bitte der PDF-Datei Übernahme der Einstellungen in das Konfigurationsmanagement.
Bei Verweisen auf das Konfigurationsmanagement werden die deutschen bzw. englischen Namen der Baumstruktur verwendet, nicht die Schlüsselnamen!
Die Systemdateien
FITTABLE_SETTINGS.XML
werden nicht mehr unterstützt. Die bisher hier verwalteten und noch relevanten Einstellungen werden jetzt im Konfigurationsmanagement (ISDConfigEditor.exe) verwaltet. (SP1)
Die Einstellungen der Systemdateien
sind für HiCAD nicht mehr relevant. Die Dateien entfallen daher. (SP1)
Maßeinheiten sind ab HiCAD 2013 nicht mehr frei einstellbar. Die anderen Umschaltmöglichkeiten in definierte Einheiten (mm, cm, dm, m, km und Zoll) sind natürlich weiterhin möglich.

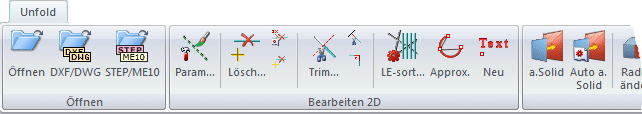

HiCAD Unfold ist eine kostengünstige Spezialversion für Blechlieferanten. Mit dieser Version können Sie problemlos 3D-Geometrien einlesen und davon eine korrekte Abwicklung erzeugen. Die Abwicklung wird dann automatisch an Ihre CAM-Lösung weitergeleitet.
Das bietet HiCAD Unfold:
Die Funktionen der entsprechenden Registerkarte sind identisch mit den gleichnamigen Funktionen für Kantbleche und 2D.

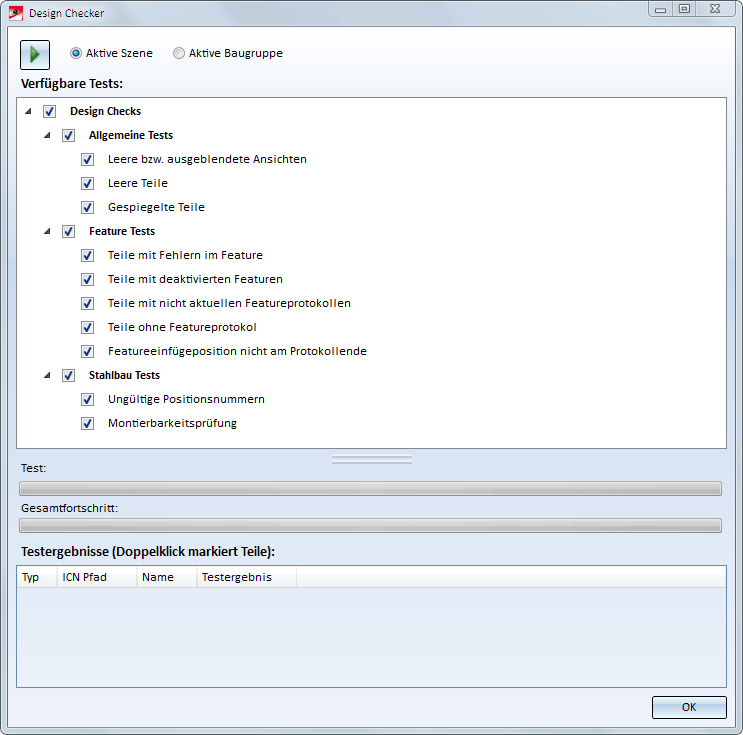

Bei der Montierbarkeitsprüfung des Design Checkers wird jetzt auch die Montierbarkeit von Schrauben hinsichtlich ihrer Steckbarkeit geprüft.

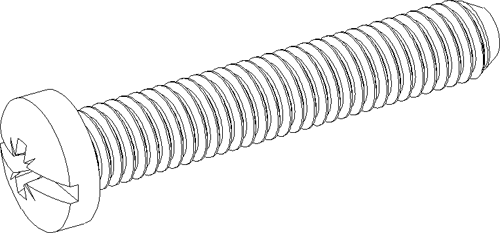

Das Dialogfenster der Funktion Konstruktion > Eigenschaften > Attr... > Flächenapproximation
ist geändert worden.
Die Anzahl der Punkte je Viertelkreis darf nicht kleiner als 2 und nicht größer als 100 sein (SP1).
Das Verschieben (Panning) mit der Spacemaus betrifft die ganze Zeichnung und nicht nur die aktive Ansicht. Das heißt, es wird nicht die Ansicht innerhalb der Zeichnung verschoben, sondern die gesamte Zeichnung gegenüber dem Bildschirm.
Im Dialogfenster HiCAD Sessions lassen sich Konstruktionen auch durch einen Doppelklick mit der linken Maustaste auf den Dateinamen öffnen. (SP1)
Die Funktionen der Stahlbau Zeichnungsverwaltung (BIM) finden Sie jetzt auf der Registerkarte Zeichnungsverwaltung (vorher PDM). (SP1)
Die Ansichtsstruktur lässt sich über die Symbole
bzw.
oben im ICN-Fenster auf- bzw. zuklappen. Mit der Funktion
wird die aktive Ansicht in der Struktur in roter Schrift dargestellt. (SP1)
Tests, die spezielle Probleme behandeln, sind aus dem Design Checker ausgelagert worden und gehören nicht mehr zum Standard. (SP2)
In den zum Lieferumfang von HiCAD gehörenden Konfigurationsvorlagen (CSV-Dateien) sind folgende branchenspezifische Einstellungen für die Flächenapproximation voreingestellt (SP2):
|
Stahlbau/Metallbau
|
|
|
Maschinenbau
|
|
|
Anlagenbau
|
|
|
Keine Branche ausgewählt
|
|

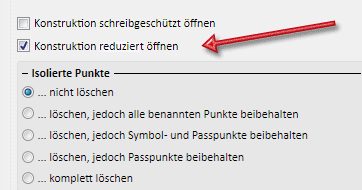

Der Dialog beim Öffnen von Konstruktionen über den Explorer hat sich leicht geändert (SP2).
Anmerkung:
Die vor HiCAD 2013 SP 2 verwendeten Begriffe vereinfachtes Öffnen von Konstruktionen und vereinfachte Darstellung referenzierter 3D-Teile wurden durch reduziertes Öffnen von Konstruktionenbzw. reduzierte Darstellung von referenzierten 3D-Teilen ersetzt.
In der Datei FILEGRUP.DAT ist der HiCAD Pfad Y: jetzt mit dem Unterverzeichnis CUSTOM Ihrer HiCAD-Installation vorbelegt (SP2), z.B.
Y:d:\hicad\custom
Variablennamen können nun aus mehr als 4 Zeichen bestehen. (SP2)
Sie können mithelfen, unsere Produkte noch benutzerfreundlicher zu gestalten. Wenn Sie an unserer Feedback-Aktion teilnehmen, wird die ISD Informationen darüber sammeln, wie Sie unsere Software nutzen, um Trends und Nutzungsmuster zu identifizieren. Diese Informationen fließen anschließend in die kontinuierliche Optimierung der Benutzeroberfläche ein, um Ihnen ein möglichst effektives Arbeiten mit unseren Produkten zu ermöglichen. Wenn Sie bei der Installation nicht eingewilligt haben, dies aber nachträglich tun wollen, dann verwenden Sie die Funktion Kundenfeedback im Menü Hilfe. Dort können Sie die Teilnahme auch jederzeit widerrufen.
Weitere Informationen finden Sie in der Datenschutzerklärung.(SP2)
Mit der neuen Punktoption
Zylindrischer Schnittpunkt (CI)
bestimmen Sie zylindrische Schnittpunkte, d.h. die Außenpunkte von Rohren, beispielsweise bei Gehrungsschnitten oder über ein Zwischenstück verbundenen Rohren. (SP2)

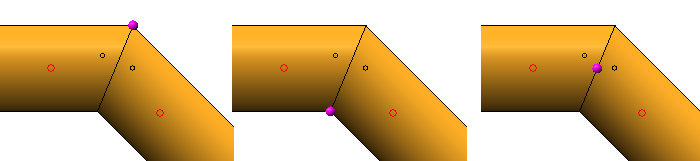

Zylindrische Schnittpunkte bei auf Gehrung geschnittenen Rohren
Enthält die zu öffnende Konstruktion Bauteile oder Baugruppen, deren Teilestamm zu einer Variante gehört, zu der es in der Datenbank einen neuen Index gibt, dann erfolgt eine Abfrage, ob die Variante aktualisiert werden soll. Die Einstellung, ob dieser Dialog erscheint oder ob derartige Varianten immer oder nie aktualisiert werden sollen, wird im Konfigurationsmanagement festgelegt und zwar unter .. > Systemeinstellungen > Referenzierung > Varianten aktualisieren. Die Voreinstellung ist Benutzer fragen. (SP2)
Verwandte Themen
Version 1802 - HiCAD Grundlagen | Ausgabedatum: 9/2013 | © Copyright 2013, ISD Software und Systeme GmbH

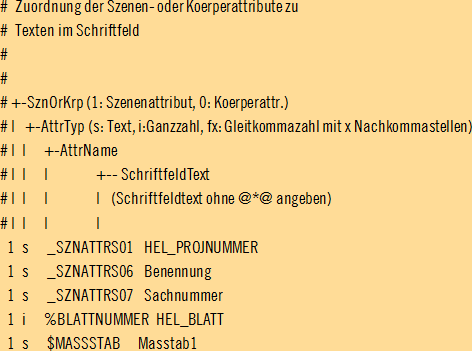

Die Datei SchrFe_ausAttr.dat (Voreinstellung)
