Zeichnungsrahmen und Schriftfeld

Zeichnungsrahmen einfügen
Schriftfeld nachträglich ausfüllen

Zeichnungsrahmen einfügen

Konstruktion > Teil einfügen > Zeichnungsrahmen

HiCAD stellt Zeichnungsrahmen in verschiedenen DIN-Formaten zur Verfügung, die Sie zu Ihrer Konstruktion hinzu laden können.

Um einen Zeichnungsrahmen einzufügen, gehen Sie folgendermaßen vor:

Wählen Sie unter Konstruktion > Teile einfügen die Funktion Zeichnungsrahmen einfügen oder aktivieren Sie diese Funktion im Kontextmenü der Konstruktion.
Wählen Sie, ob das Schriftfeld ausgefüllt werden soll oder nicht.
Wenn Sie mit HELiOS arbeiten, können Sie zum Ausfüllen des Schriftfeldes automatisch die Teilestammattribute oder die Dokumentstammdaten verwenden. Aktivieren Sie dazu das entsprechende Optionsfeld. Beim Arbeiten ohne HELiOS werden die aktuellen Konstruktionsattribute berücksichtigt.

Wählen Sie den gewünschten DIN-Rahmen, indem Sie auf das entsprechende Symbol klicken. Mit der Funktion DIN-Rahmen einpassen wird ein Zeichnungsrahmen in die Konstruktion eingefügt, der alle Objekte der aktuellen Konstruktion vollständig enthält.
Legen Sie die Position des Rahmens fest, indem Sie die Lage der linken, unteren Ecke des Rahmens in der Konstruktion bestimmen.

Rahmen positionieren

Der Zeichnungsrahmen wird immer als 2D-Hauptteil in die Konstruktion eingefügt. Im ICN wird er aber nur dann angezeigt, wenn die Anzeige der Konstruktions-Hilfsteile eingeschaltet ist.

Schriftfeld nachträglich ausfüllen

Konstruktion > Sonstiges > Extras > Tools > Schriftfeld

Wenn Sie ohne Datenbank arbeiten, können Sie das Schriftfeld eines Zeichnungsrahmens auch nachträglich ändern oder ausfüllen. Dazu stehen unter Konstruktion > Extras > Tools die folgenden Funktionen zur Verfügung:

Schriftfeld ausfüllen (ohne DB)

Wählen Sie diese Funktion, wenn Sie die Schriftfeldeinträge manuell eingeben wollen.

Abgefragt werden nacheinander

die Zeichnungsnummer,
die Benennung 1,
die Benennung 2 und
der Maßstab.

Mit der rechten Maustaste gelangen Sie immer einen Schritt zurück, mit der mittleren Maustaste brechen Sie die Funktion ab. (Hinweis: Der Mauszeiger muss sich dabei außerhalb des Eingabefensters befinden.)

Schriftfeld ausfüllen (aus Attributen)

Mit dieser Funktion werden für das Schriftfeld die Konstruktionsattribute verwendet.

Hinweise:

Wenn Sie die Funktion Schriftfeld ausfüllen (ohne DB) verwenden, werden die Textattribute aus der Datei SchrFe_ODB.DAT im HiCAD SYS-Verzeichnis gelesen. Durch entsprechendes Editieren dieser Datei haben Sie die Möglichkeit, die Parametervoreinstellung für die Texte im Schriftfeld zu ändern. Folgende Parameter lassen sich hier voreinstellen:
Texthöhe/Text Height
Farbe/Colour
Textfont/Font Type
Seitenverhältnis und Neigungswinkel der Schrift (Nummer aus der Listbox der Textparameter)/Style
Schicht/Layer
Breitenfaktor/Width Factor
Beschriftungswinkel/Angle

Ausgenommen sind Datum, Bearbeiter und Maßstab. Hierfür sind Farbe und Höhe fest vorgegeben.

Wenn Sie die Funktion Schriftfeld ausfüllen (aus Attributen) verwenden, werden die Textattribute aus der Datei SchrFe_ausAttr.dat im HiCAD SYS-Verzeichnis gelesen. Durch entsprechendes Editieren dieser Datei haben Sie die Möglichkeit, die Parametervoreinstellung für die Texte im Schriftfeld zu ändern.

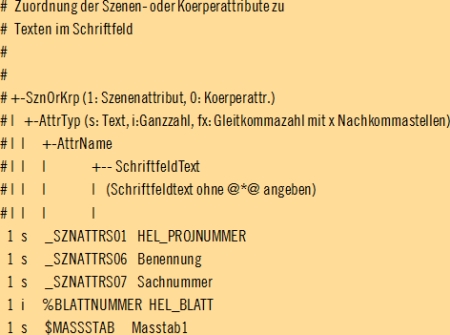

Die Datei SchrFe_ausAttr.dat (Voreinstellung)
