Konstruktion öffnen

Konstruktion > Neu/Öffnen > Öffnen

Der Dialog beim Öffnen von HiCAD-Konstruktionen hängt davon ab, ob Sie mit oder ohne HELiOS (PDM) arbeiten, d.h. ob Sie Ihre Konstruktionen in der Datenbank verwalten oder nicht.

• Vorgehensweise ohne HELiOS
• Vorgehensweise mit HELiOS

Hinweise:

• Ist beim Aufruf dieser Funktion bereits eine Konstruktion geladen und nach Änderungen noch nicht gespeichert worden, dann fragt HiCAD, ob diese Konstruktion gesichert werden soll.
• Soll die bereits geladene Konstruktion im HiCAD verbleiben, dann wählen Sie im ICN in der Registerkarte Konstruktionswechsel ein leeres Feld mit einem Doppelklick der linken Maustaste an. Bis zu 18 Konstruktionen können so gleichzeitig geladen werden.
• HiCAD-Konstruktionen, die nicht mit HELiOS verwaltet werden, können auch direkt über den Windows Dateimanager, den Explorer  o.ä. geöffnet werden. Dazu doppelklicken Sie einfach auf den Dateinamen.
• Je nach aktueller Einstellung des Start Centers wird der Dialog zum Laden von Konstruktionen nach dem Start von HiCAD automatisch gestartet.

• Kommt es beim Speichern einer Konstruktion zu einem Programmsturz, dann enthält der Ordner neben der (fehlerhaften) Konstruktion auch eine Sicherung der Ausgangskonstruktion mit dem Präfix "Tilde" ~. Beim Laden einer Konstruktion prüft HiCAD, ob eine solche Sicherungsdatei vorhanden ist. Ist dies der Fall, dann fragt HiCAD, on stattdessen diese Sicherung geladen werden soll.

Achtung:

• Jede Konstruktion hat eine 3D-Baugruppenkennung. Diese Kennung bestimmt die 3D-Baugruppenstruktur bei verschiedenen Automatismen wie Anschlüssen und Verbindungen im Stahlbau oder beim Anfügen von Stirnplatten an Profile etc.
• Enthält die zu öffnende Konstruktion Bauteile oder Baugruppen, deren Teilestamm zu einer Variante gehört, zu der es in der Datenbank einen neuen Index gibt, dann erfolgt eine Abfrage, ob die Variante aktualisiert werden soll. Die Einstellung, ob dieser Dialog erscheint oder ob derartige Varianten immer oder nie aktualisiert werden sollen, wird im Konfigurationsmanagement festgelegt und zwar unter .. > Systemeinstellungen > Referenzierung > Varianten aktualisieren. Die Voreinstellung ist Benutzer fragen.

Vorgehensweise ohne HELiOS

1. Wählen Sie die Funktion Konstruktion öffnen in der Multifunktionsleiste, in der Symbolleiste für den Schnellzugriff oder mit STRG+O auf der Tastatur.

2. Wählen Sie Pfad und Namen der gewünschten Datei.
3. Klicken Sie auf Öffnen.

Bitte beachten Sie:

Wenn Sie die Funktion Konstruktion öffnen über Explorer auswählen, dann wird Ihnen bei Konstruktionen, die bereits auf einem anderen Arbeitsplatz geöffnet sind, unter dem Vorschaubild die Checkbox Konstruktion schreibgeschützt öffnen angezeigt. Wollen Sie die Konstruktion im Nur-Lesemodus öffnen, dann aktivieren Sie die Checkbox und klicken Sie auf Öffnen. Die Konstruktion wird dann ohne weitere Abfragen schreibgeschützt geladen.

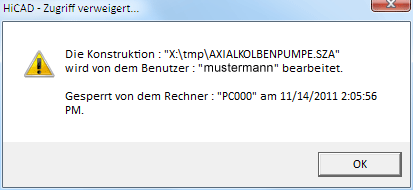

Wenn Sie die Checkbox Konstruktion schreibgeschützt öffnen nicht aktivieren und auf Öffnen klicken, dann gibt HiCAD eine entsprechende Meldung aus:

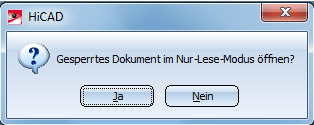

Wenn Sie dann auf OK klicken, haben Sie durch Wahl von Ja die Möglichkeit, die Konstruktion im Nur-Lese-Modus zu öffnen.

Ein Speichern der Konstruktion ist unter dem aktuellen Namen im aktuellen Pfad nicht möglich.

Das obige Verhalten beim Laden bereits auf anderen Arbeitsplätzen geöffneter Dateien ist die HiCAD-Defaulteinstellung. Dieses Verhalten lässt sich über den ISD Konfigurationseditor unter HiCAD > COMMON > HiCAD_HELiOS_interface über den Eintrag OpenLockedDocumentsRead Only festlegen. Folgende Angaben sind möglich:

Hinweise:

• Jede Konstruktion kann auch schreibgeschützt geöffnet werden. Im Dialogfenster Öffnen wird dazu die Checkbox Konstruktion schreibgeschützt öffnen angezeigt. In diesem Fall können Sie die Konstruktion nicht unter dem aktuellen Namen speichern.
• Die Checkbox Konstruktion reduziert öffnen hat nur Auswirkungen auf Konstruktionen mit referenzierten 3D-Teilen. Beachten Sie vor Aktivierung der Checkbox unbedingt die Hinweise zur Datenreduktion.

Vorgehensweise mit HELiOS

1. Wählen Sie

Konstruktion laden, über DB-Dokumentstamm

wenn die Datei über die Dokumentstammdaten geladen werden soll

Konstruktion laden, über DB-Teilestamm

wenn die Datei über die Teilestammdaten geladen werden soll

2. Wählen Sie die Konstruktion über die Dokument- bzw. Teilestammdaten aus.

Hinweise:

• Über die Ergebnislisten in HELiOS lassen sich mehrere Dateien in einem Schritt laden. Maximal können 18 Konstruktionen gleichzeitig geöffnet sein. Haben Sie über die Ergebnisliste mehr Dateien ausgewählt, als in HiCAD aktuell geöffnet werden können, dann können Sie die restlichen Dateien später öffnen, ohne diese nochmal auswählen zu müssen. Dazu verwenden Sie die Funktion Nachladen im Menü Sonstiges unter Konstruktion > Neu/Öffnen.
• Beim bauteilorientierten Arbeiten geben Sie Bauteilen und Zeichnungen einen Teilestamm. Hierbei laden Sie Zeichnungen typischerweise mit Verknüpfungen. Falls Sie dagegen ausschließlich dokumentenorientiert arbeiten, können Sie die vorgeschlagenen Verknüpfungen dauerhaft abschalten, wenn Sie im Konfigurationsmangement unter HiCAD > Aktive Konfiguration > Systemeinstellungen > HELiOS den Parameter HELiOS/HiCAD Standardlösung benutzen auf 0 ändern.
