Interfaces - Quoi de nouveau ?

Service Pack 2 2024 (V. 2902)

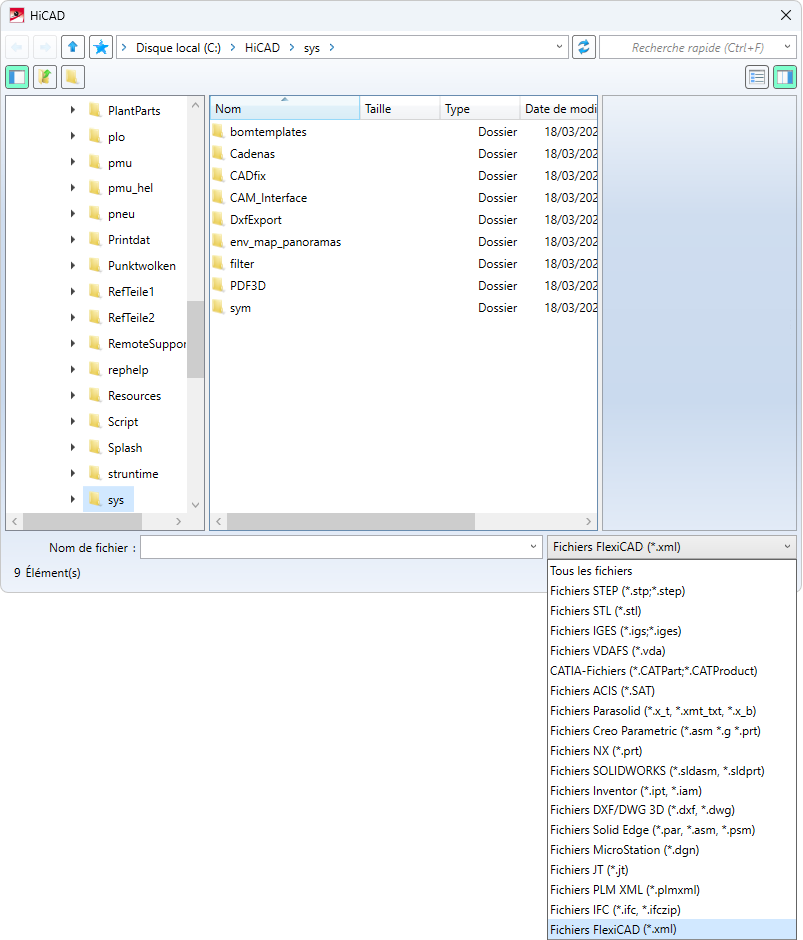

FlexiCAD XML

Avec la mise à jour Service Pack 2 2024, HiCAD prend en charge l'importation de l'interface XML de Flexi Jet.

Les fichiers à partir de la versions 1.3 peuvent être importés.

Tous les types d'éléments spatiaux existants sont alors importés et attribués aux différents plans dans la structure d'élément. La structure d'élément HiCAD correspond à la structure du fichier XML.

L'importation dans HiCAD s'effectue via Scène > Insérer un élément > Expl. > Importation 3D  .

Remarque : L'interface FlexiCAD XML sera disponible qu'à partir du Patch 2902.1 de HiCAD 2024.

IFC

Paramètres IFC par défaut lors de l'importation

Les paramètres par défaut pour l'importation d'un fichier IFC ont été modifiés. Les Features ne sont plus générées automatiquement lors de l'importation d'un fichier IFC. Cela a également eu pour effet d'améliorer les performances.

Si vous souhaitez générer des Features, vous devez cocher la case Créer Features.



Sélection de la version IFC lors de l'exportation

La fenêtre de dialogue pour l'exportation 3D d'un fichier IFC a été modifiée. Avant d'enregistrer, vous pouvez maintenant sélectionner dans la liste de choix Version schéma deux versions d'IFC : IFC2X3 ou IFC4.

En outre, la Définition de la vue de modélisation a été ajoutée. Avec IFC4, vous pouvez choisir entre Reference View et Design Transfer View, tandis qu'avec IFC2X3, Coordination View est prédéfini.

NCX

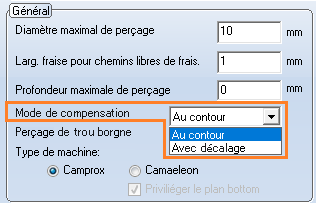

Mode de compensation

Sous Général, vous pouvez paramétrer un Mode de compensation pour les chemins de fraisage dans la fenêtre d'exportation NCX :



Finition de perçage de trou borgne

Un perçage de trou borgne peuvent être réalisé comme un perçage à une profondeur (D'un seul côté) ou comme un perçage débouchant (Des deux côtés).



Description du filetage comme forage creux

De la même manière que pour l'exportation DSTV-NC, vous pouvez définir pour l'interface NCX si les filetages doivent être écrits en tant que tels dans le fichier ou s'ils doivent être complètement ignorés, ou encore s'ils doivent être exportés en tant que Forage creux.

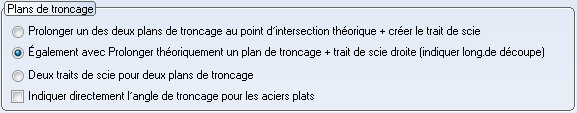

Calcul de la longueur de découpe des profilés grugés

Pour calculer la longueur de découpe des profilés grugés et l'exporter dans le fichier NCX, une nouvelle option a été ajoutée dans la fenêtre d'exportation, sous Plans de troncage : Également avec Prolonger théoriquement un plan de troncage + trait de scie droite (indiquer long.de découpe).



Perçages par friction

Les perçages par friction peuvent être insérés dans HiCAD à l'aide de la fonction Standard 3D > Usinage normé > Percer/Fileter.

Ceux-ci seront également exportés vers NCX.

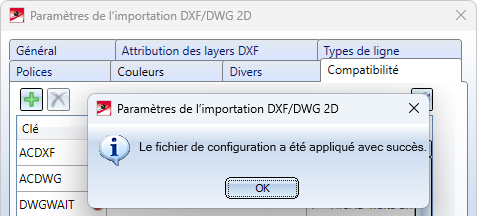

DXF/DWG 2D : Confirmation de la prise en charge du fichier .dat

Lors de l'Importation et l'Exportation de fichiers DXF/DWG 2D, vous avez la possibilité de charger un ancien fichier de configuration via l'onglet Compatibilité de la fenêtre de dialogue des Paramètres, par exemple pour appliquer les paramètres des versions précédentes de HiCAD.

Un message de confirmation s'affiche lorsque le fichier a été transféré avec succès.

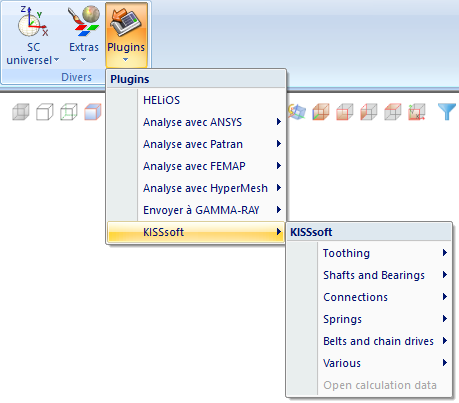

KISSsoft 2024

HiCAD prend en charge la nouvelle version du plugin KISSsoft.

Coups de pointeau dans l'exportation ToPs-GEO

La mise à jour du Service Pack 2 permet d'inclure optionnellement dans le fichier d'exportation ToPs-GEO les coups de pointeau.

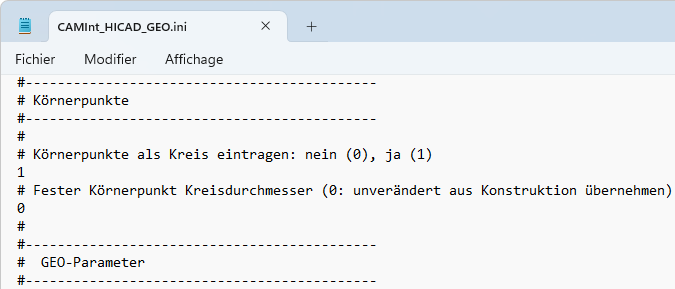

Les coups de pointeau sont inscrits en option sous forme de cercle avec un diamètre configurable. Le paramétrage se fait à l'aide du fichier \sys\CAMint_HiCAD_GEO.ini.



Ce fichier n'est pas écrasé par les installations de mise à jour, mais est enregistré dans le répertoire \templates\Default\sys\.

Pour utiliser des paramètres plus récents, vous devez éventuellement corriger le fichier dans le répertoire \sys\ à l'aide de l'actuel sous \templates\Default\sys\. Bien sûr, vous pouvez aussi écraser le fichier dans le répertoire \sys\ avec le fichier du répertoire \templates\Default\sys\, mais vous devez noter que les paramétrages différents des paramètres par défaut seraient écrasés dans le fichier sous \sys\CAMint_HiCAD_GEO.ini.

Si c'est un fichier plus ancien qui se trouve dans le répertoire \sys\, aucun coup de pointeau ne sera exporté.

Interface ERPlus - Exportation Excel

Lors de l'exportation de la nomenclature ERPlus, le Report Manager est désormais exécuté en arrière-plan. L'exportation est alors basée sur le modèle Excel avec les fichiers pertinents sys\ERPlus.xlsx, sys\ERPlus.cs, sys\ERPlus.rm_settings. Ceux-ci sont spécifiques à ERPlus et ne peuvent pas être sélectionnés via la configuration normale de la nomenclature.

Numéro de version pour l'interface CATIA supprimé

La dénomination pour l'importation et l'exportation de fichiers CATIA a été modifiée. L'indication de la version a été supprimée car les versions de format pour l'interface ont été modifiées et permettent désormais d'importer et d'exporter des fichiers autres que de la V5.

Service Pack 1 2024 (V. 2901)

Mise à jour pour CADfix 13

Avec la mise à jour vers CADfix 13, les versions de format suivantes sont désormais disponibles  :

À savoir :

Dans Interfaces - Vue d'ensemble, vous trouverez toutes les informations pour l'importation et l'exportation des formats de données pris en charge par HiCAD.

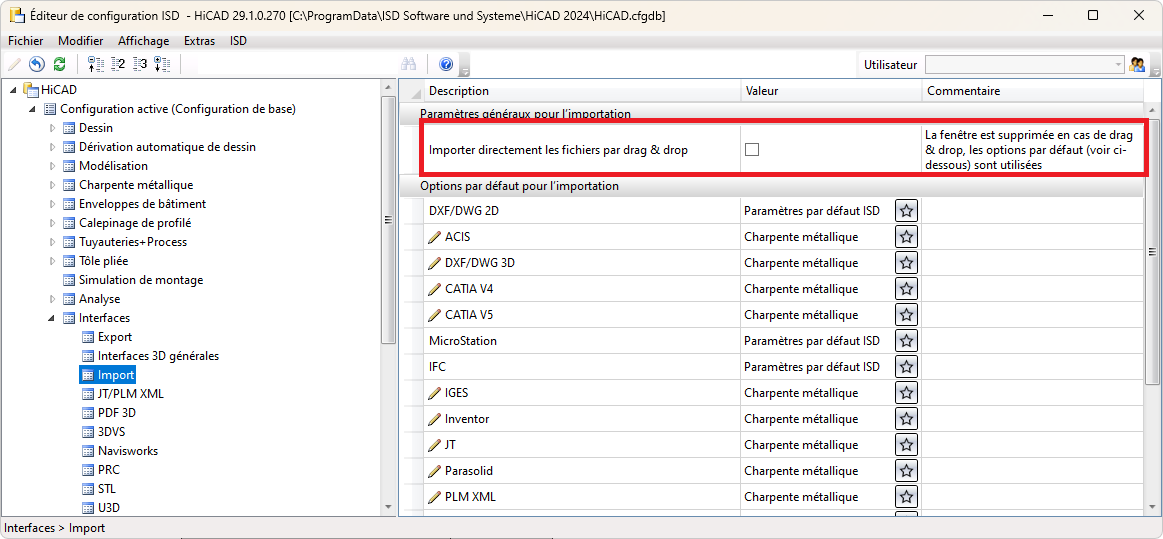

Ouverture de formats étrangers sans fenêtre de dialogue

Les formats étrangers (par exemple STEP) peuvent désormais être ouverts directement dans l'explorateur de fichiers par glisser-déposer ou double-clic, sans fenêtre de dialogue. Pour cela, la nouvelle case Importer directement les fichiers par drag & drop doit être cochée dans le Gestionnaire de Configuration sous Interfaces > Import.

Ce sont alors les options par défaut qui seront utilisées.

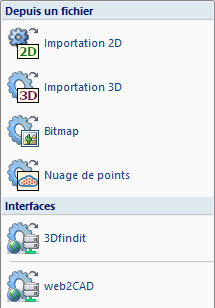

Regroupement des fonctions pour 3DFindit

Jusqu'à présent, deux fonctions étaient disponibles pour accéder à 3DFindit. Dans le SP1, ces fonctions ont été regroupées. La barre de titre de la fenêtre de dialogue indique désormais s'il s'agit de la version de base gratuite ou de la version complète payante.

Importation 3D : Déplacer vers l'origine

Lors de l'importation de données étrangères, il arrivait parfois que les données soient définies dans des systèmes de coordonnées dans lesquels la géométrie était éloignée de l'origine. Dans HiCAD, cela aboutissait à des imprécisions de calcul et à des modélisations ombrées imprécises.

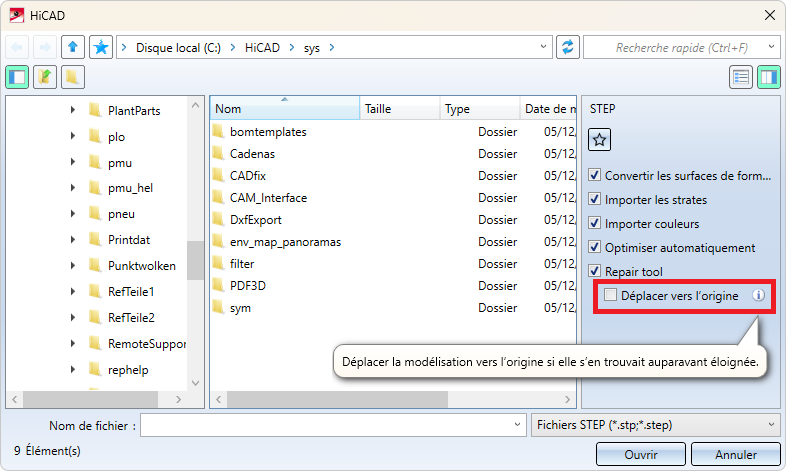

À partir de HiCAD 2024 SP1, une nouvelle case Déplacer vers l'origine est désormais disponible pour de nombreux formats de fichiers lors de l'importation avec la fonction Ouvrir > Importation 3D.Cela concerne par exemple les fichiers STEP (uniquement si Repair Tool est coché). Les autres formats de fichiers sont : VDAFS, IGES, DXF/DWG 3D, JT/PLM XML et d'autres formats de CAO.

Si vous cochez cette case, la modélisation sera automatiquement placée, lors de l'insertion, à proximité de l'origine des coordonnées. Cela augmente également la précision de la modélisation.

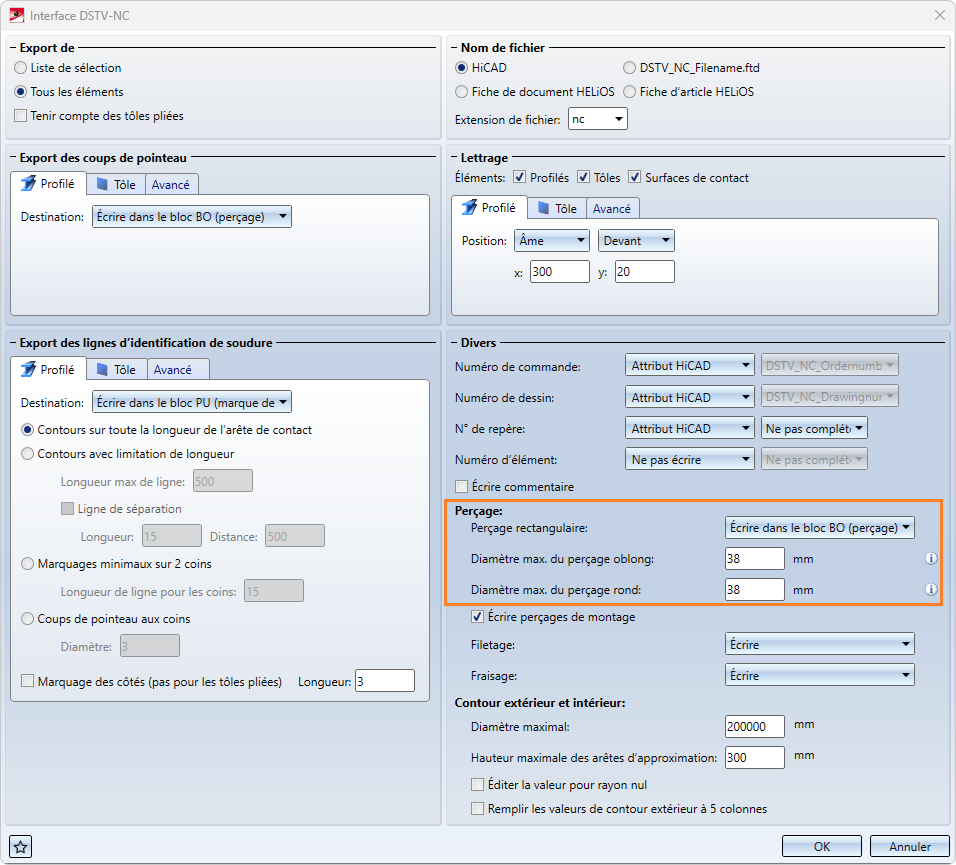

DSTV-NC

Le transfert des perçages dans l'exportation DSTV-NC a été améliorée :

Vous pouvez indiquer un diamètre maximal pour les perçages oblongs et les perçages ronds.

Les perçages oblongs ou les perçages ronds d'un diamètre inférieur ou égal à celui défini à cet endroit sont alors écrits dans le bloc BO (perçage), les perçages plus grands sont automatiquement écrits dans le bloc IK (contour intérieur).

Major Release 2024 (V. 2900)

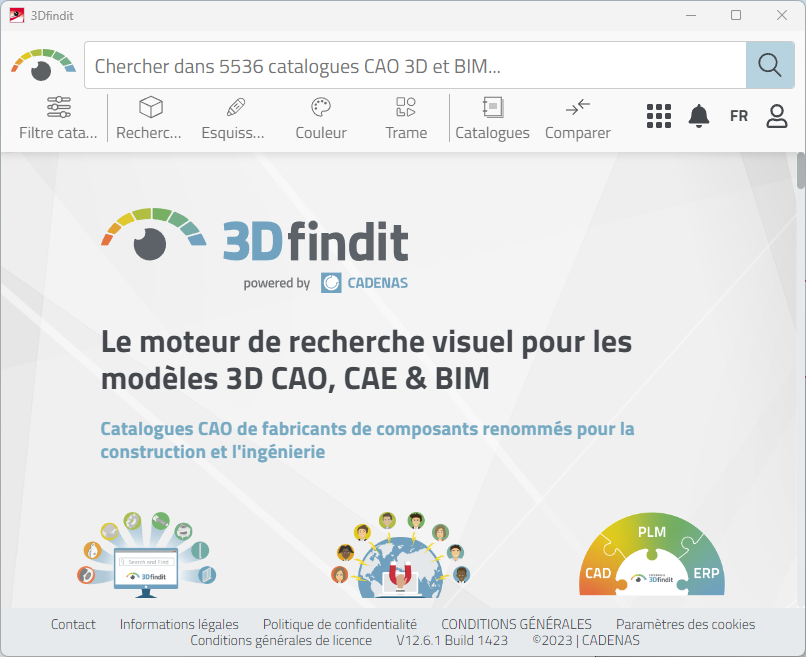

Accès à 3Dfindit

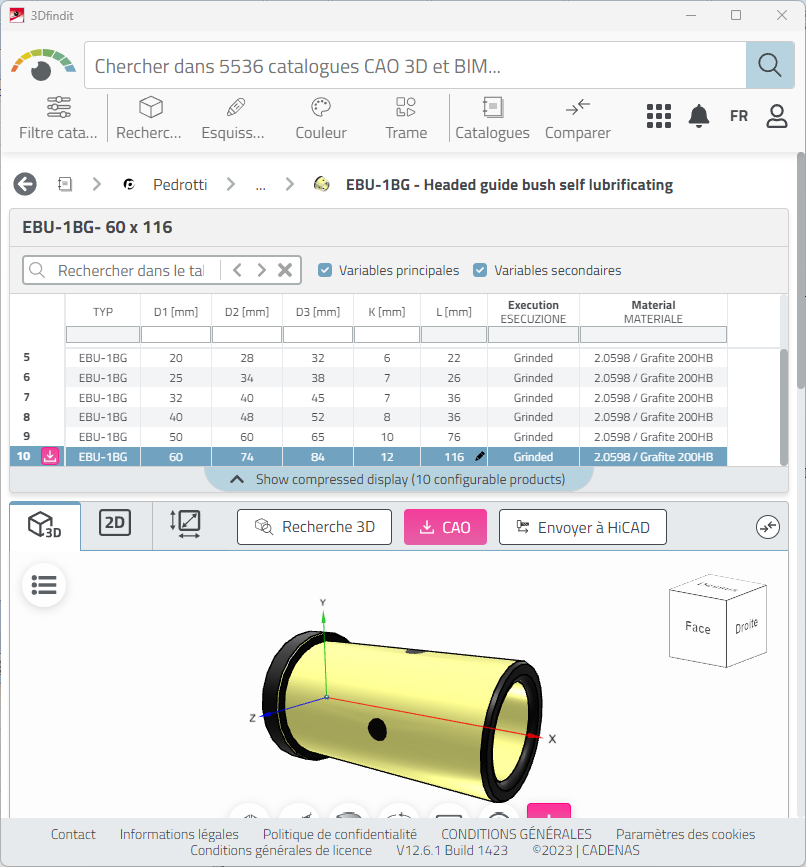

3Dfindit de la société Cadenas est un moteur de recherche visuel pour les modélisations 3D CAO, CAE (IAO) et BIM. Vous avez ici accès aux catalogues CAO de fabricants de composants renommés pour la construction et l'ingénierie.

Pour l'accès direct au moteur de recherche, HiCAD propose sous Scène > Insérer un élément > Expl. deux nouvelles fonctions sont disponibles :



La création d'un compte est nécessaire pour y accéder.



Les anciennes fonctions

sont reprises dans les nouvelles fonctions et ne seront donc plus disponibles à partir de HiCAD 2024.

Nouveaux formats d'importation : MicroStation et Solid Edge

Dans HiCAD 2024, les formats de fichiers suivants sont désormais disponibles pour l'importation :

Éléments et assemblages au format géométrique (3D) .dgn

Les versions DGN 7 à 8 sont prises en charge.

Éléments et assemblages au format géométrique (3D) .par, asm et .psm

Les versions Solid Edge V18 (2006) à 2022 sont prises en charge.

Interface IFC : Paramètres standard

L'option d'Exportation IFC Exporter les éléments identiques en tant qu’éléments référencés est, à partir de la Version 2900 de HiCAD, activée par défaut.

À savoir : Veuillez noter que cette modification s'applique aux nouvelles installations de HiCAD. Les installations de mise à jour n'écrasent pas les configurations existantes dans le système.

DXF/DWG 2D : Amélioration des options d'importation et d'exportation

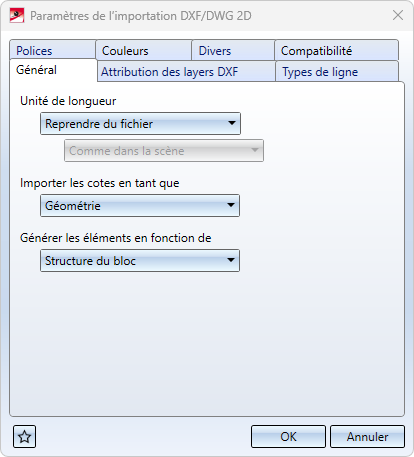

Les fenêtres des paramètres pour l'importation et l'exportation de fichiers DXF/DWG 2D ont été améliorées dans HiCAD 2024.

Dans la fenêtre de menu des Paramètres de l'importation, vous trouverez les nouveaux sous-onglets Types de lignes, Polices et Attribution des layers DXF. Ce dernier remplace l'ancienne zone "Strates" avec une gamme d'options plus étendue.



Dans l'onglet Divers, vous trouverez une nouvelle option pour l'importation de splines, qui peuvent être importées dans HiCAD à partir du fichier DXF 2D en tant que Chaîne de segments, de B-spline ou de B-spline avec approximation.

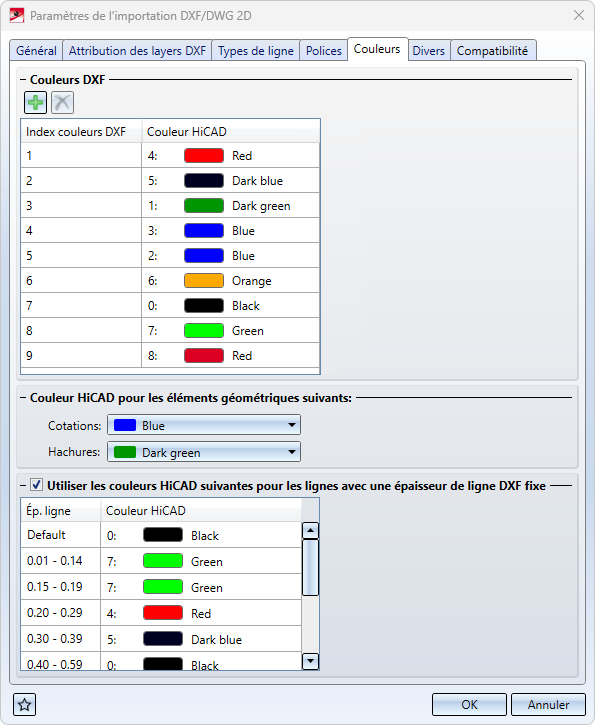

Dans l'onglet Couleurs, un tableau d'attribution optionnel a été ajouté pour les lignes avec une épaisseur de ligne DXF fixe.

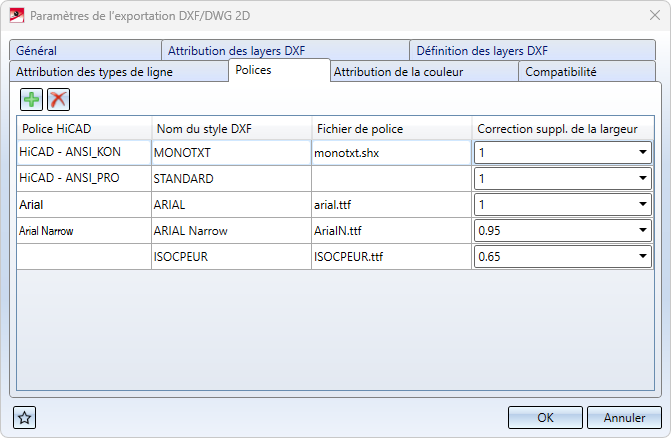

Dans la fenêtre des Paramètres de l'exportation, l'onglet Polices a été ajouté, dans lequel les polices HiCAD et les styles DXF peuvent être attribués les uns aux autres.

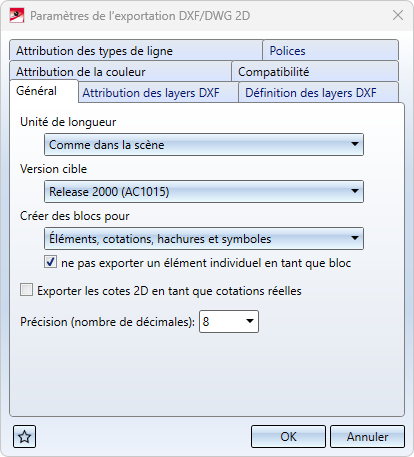

Dans l'onglet Général, vous trouvez la nouvelle case ne pas exporter un élément individuel en tant que bloc. Si un seul élément est exporté, cocher cette option permet de ne pas générer de "BLOCK" dans le fichier DXF pour un élément individuel.



Il n'est donc plus nécessaire d'éditer manuellement les mots-clés dans les fichiers de configuration correspondants, comme c'était le cas dans les anciennes versions de HiCAD.

Les mots-clés supprimés sont les suivants :



À savoir :

Les options disponibles dans les versions précédentes de HiCAD à l'aide des fichiers de configuration hcadacad ou acadhcad, qui n'ont pas été appliquées dans les fenêtres des paramètres dans le cadre du passage à la nouvelle structure de menu, peuvent toujours être cochées pour des raisons de compatibilité via l'onglet Compatibilité dans la fenêtre des Paramètres d'Importation ou d'Exportation correspondante, ceci afin de continuer à garantir un comportement possible au-delà des fenêtres des paramètres.

Pour des raisons de clarté, ces options ne sont toutefois représentées que si elles diffèrent des paramètres par défaut prédéfinis par ISD.

Charger/Enregistrer via les interfaces
