Autres formats CAO

Importer d'autres formats CAO

Scène > Nouveau/Ouvrir > Ouvrir > Importation 3D

Après le lancement de la fonction, sélectionnez dans le bas à droite de la fenêtre de dialogue le format de fichier

Fichiers CATIA (*.CATPart, *.CATProduct)
Fichiers ACIS (*.SAT)
Fichiers Parasolid (*.x_t, *.xmt_txt, *.x_b)
Fichiers Creo Parametric (*.asm, *.g, *.prt)
Fichiers NX (*.prt)
Fichiers SOLIDWORKS (*.sldasm, *.sldprt)
Fichiers Inventor (*.ipt, *.iam)
Fichiers Microstation (.dgn)
Fichiers Solid Edge (.par, .asm, .psm)

puis le fichier que vous souhaitez ouvrir.

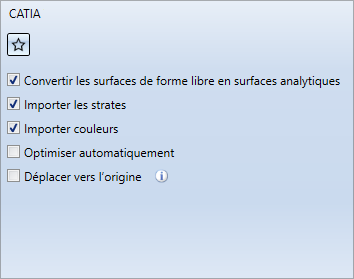

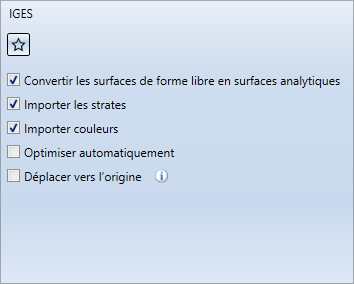

Dans la partie droite de la fenêtre de dialogue, vous pouvez procéder à différents paramétrages pour votre importation, par exemple :

Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration sous Interfaces > Interfaces 3D générales.

Une fois que vous avez procédé au paramétrage de votre choix, cliquez sur Ouvrir pour exécuter l'importation.

Les paramétrages effectués ici peuvent être enregistrés comme Favoris. Pour ce faire, cliquez sur le symbole dans la fenêtre de dialogue. Vous trouverez de plus amples informations sur la gestion des favoris sous la rubrique Favoris dans les bases de HiCAD.

Vous pouvez indiquer quel favori est utilisé comme valeur par défaut dans la fenêtre de dialogue d'importation à partir du Gestionnaire de Configuration sous Interfaces > Import.

Exporter CATIA, ACIS, Parasolid, Creo Parametric

Scène > Enregistrer/Imprimer > Enreg. sous > Formats 3D (STEP, IFC, PDF 3D...)

Après le lancement de la fonction, sélectionnez en bas à droite de la fenêtre de dialogue le format de fichier.

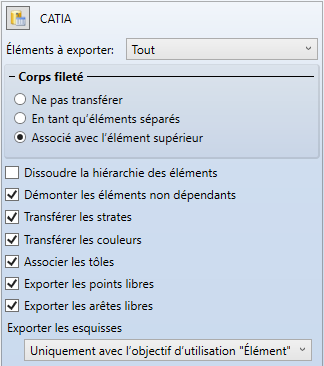

Dans la partie droite de la fenêtre, vous pouvez procéder à différents paramétrages pour votre exportation, par exemple :

Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration ISD sous Interfaces > Interfaces 3D générales. Vous pouvez charger ces paramètres en cliquant sur le symbole .

Procédez au paramétrage de votre choix et indiquez le chemin et le nom du fichier d'exportation. Lorsque vous quittez la fenêtre avec OK, le fichier est généré avec les paramètres définis.

Si vous ne souhaitez exporter que des vues actives, recourez alors à la fonction Exportation 3D par vue (STEP, PDF 3D...) dans le menu contextuel de la vue.

Interfaces 3D • Interfaces • Gestionnaire de Configuration ISD : Paramètres des interfaces
