Gestionnaire de Configuration ISD : Paramètres des interfaces

Dans le Gestionnaire de Configuration ISD , vous pouvez spécifier dans la rubrique Interfaces quels paramètres par défaut doivent s'appliquer pour l'importation et l'exportation des interfaces 3D générales, comme STEP, IGES, DXF/ DWG et autres. Ces paramètres seront alors affichés par défaut au lancement des fenêtres d'importation/exportation correspondantes dans HiCAD.



Tous les paramètres ne sont pas disponibles pour chaque interface.

Paramètres généraux pour l'importation

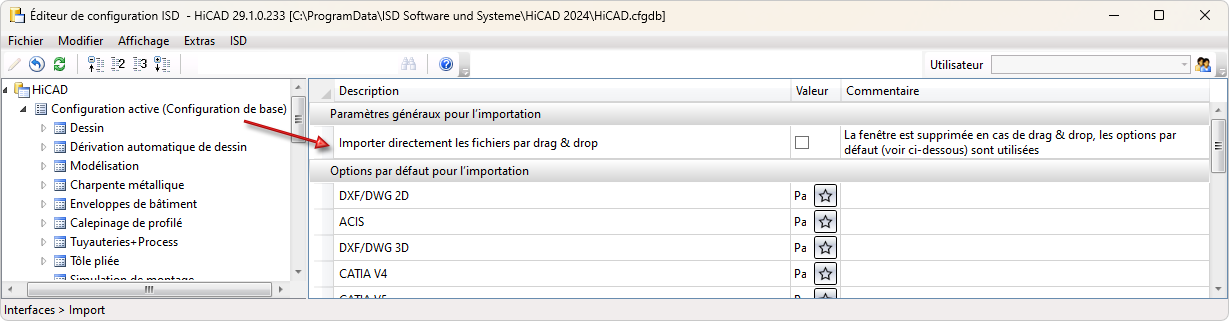

Sous le point Importer directement des fichiers en cas de glisser-déposer, vous pouvez cocher une case. En la cochant, la fenêtre de dialogue est supprimée lorsque vous ouvrez un fichier (par ex. STEP) directement par glisser-déposer ou par un double-clic dans l'explorateur de fichiers. Les paramètres par défaut sont alors automatiquement utilisés pour l'importation.

Unter dem Punkt Dateien bei Drag&Drop direkt importieren können Sie eine Checkbox aktivieren. Durch das Aktivieren, wird das Dialogfenster unterdrückt wenn Sie eine Datei (z.B. STEP) per Drag&Drop oder mit einem Doppelklick im Windows Explorer direkt öffnen. Es werden dann automatisch die Defaulteinstellungen für den Import verwendet.

Paramètres par défaut pour l'importation

Pour tous les formats de fichier dans la fenêtre de dialogue HiCAD Scène > Nouveau/Ouvrir > Ouvrir > Importation 3D, vous pouvez enregistrer et charger comme favori les paramètres appliqués dans la fenêtre. Cliquez pour cela sur le symbole . Pour de plus amples informations sur la gestion des favoris, rendez-vous dans les bases de HiCAD sous la rubrique Favoris.

Vous pouvez spécifier quel favori devra être utilisé par défaut dans la fenêtre de l'importation dans le Gestionnaire de Configuration sous Interfaces > Import.

Pour prédéfinir un favori pour un format de fichier, cliquez sur le symbole , puis sélectionnez le favori de votre choix.

Lorsque vous lancez le dialogue d'importation, veuillez noter que les derniers paramètres sélectionnés sont utilisés par défaut pour le format de fichier respectif. Si vous n'avez apporté aucune modification aux paramètres du favori défini dans le Gestionnaire de Configuration, ce sont alors les paramètres du favori qui seront utilisés.



Paramètres par défaut ISD

Paramètres

Effet

ISD par défaut

Convertir les surfaces de forme libre en surfaces analytiques

Si cette case est cochée, les surfaces de forme libre sont automatiquement converties en surfaces analytiques. Si vous ne le souhaitez pas, décochez simplement la case (cela peut être utile pour les pièces en tôle) .

coché

Repair Tool *

Si cette case est cochée, des fonctions étendues de correction et de réparation sont automatiquement exécutées pendant l'importation, ce qui garantit une meilleure importation des "mauvais" fichiers STEP.

Le RepairTool est un module à licence séparée. S'il n'y a pas de licence valide, la case à cocher est grisée.

Si nécessaire, vous pouvez également utiliser votre propre fichier de configuration pour le RepairTool. Le fichier système par défaut se trouve dans le répertoire du dossier d'installation de HiCAD sous ...\sys\CADfix\Default\Import\ et s'appelle STEPRepair.cwc.

décoché

Importer les strates

Ces cases à cocher déterminent si les couches et les couleurs doivent être prises en compte lors de l'importation. Ces paramètres se rapportent exclusivement aux propriétés de la pièce individuelle entière.

coché

Importer les couleurs

 coché

Optimiser automatiquement

Si cette case est cochée, une union des arêtes et des surfaces (divisées) est effectuée directement pendant l'importation. Cela correspond à la fonction HiCAD Standard 3D > Outils > Surface > Autres ... > Optimiser l'élément.

décoché

Reprendre les textes depuis modélisation **

Cochez cette case pour transférer les annotations du fichier DXF vers la cotation HiCAD. Les textes seront importés en tant qu'annotations d'élément avec une ligne de renvoi. Avant l'importation, il est possible d'influencer leur apparence via les paramètres d'annotation (Cotation+Annotation 3D > Renvoi > Paramètres) dans le fichier système ...\sys\DXF_Importtext.ftd.

décoché

Éléments séparés ***

Si cette case est cochée, les éléments individuels sont insérés séparément au lieu de former un seul corps de solide.

 décoché

Déplacer vers l'origine****

Cochez cette case pour que les arêtes soient représentées avec plus de précision et que la modélisation soit placée près de l'origine des coordonnées. Cela permet de réduire les imprécisions de calcul.

 décoché

* Uniquement pour STEP
** Uniquement pour DXF/DWG 3D
*** Uniquement pour STL
**** Pas pour STL et IFC, STEP seulement avec Repair Tool



Pour l'importation IFC, la configuration du mapping d'attribut peut également être définie dans le Gestionnaire de Configuration sous Interfaces > IFC.

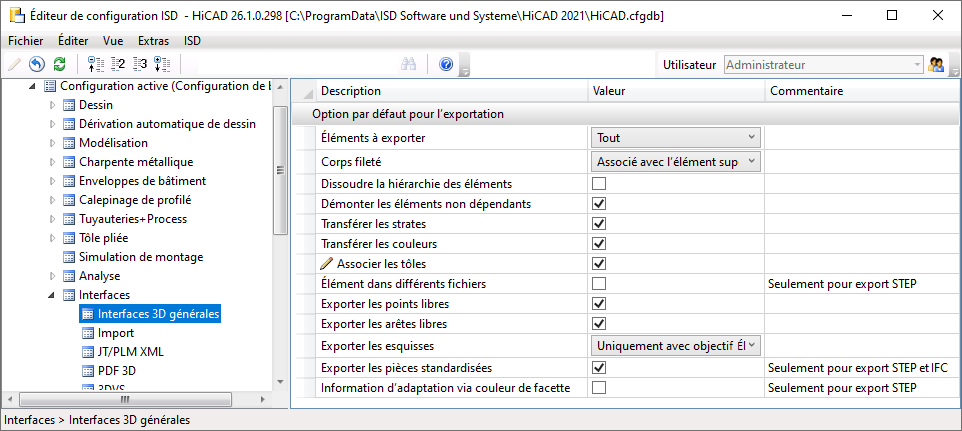

Options de paramètres par défaut pour l'exportation



Paramètres

Effet



Éléments à exporter

Déterminez ici si c'est le dessin entier ou seulement la liste actuellement sélectionnée qui doit être exporté(e).



Corps fileté

Les corps filetés peuvent être exclus de l'exportation, exportés en tant qu'éléments séparés, ou exportés associés avec l'élément supérieur. Les diamètres utilisés - du tableau de filetage correspondant - dépendant du paramètre sélectionné et du fait qu'il s'agit d'un filetage interne ou externe.



Ne pas transférer

En tant qu'éléments séparés

Associés avec l'élément supérieur

filetage interne

Diamètre du perçage = DN

Diamètre intérieur = KERDI

Diamètre extérieur = DN

Diamètre du perçage = KERDI

filetage externe

Diamètre du cylindre = KERDI

Diamètre intérieur = KERDI

Diamètre extérieur = DN

Diamètre du cylindre = DN

DN = diamètre nominal, KERDI = diamètre du noyau du filetage interne

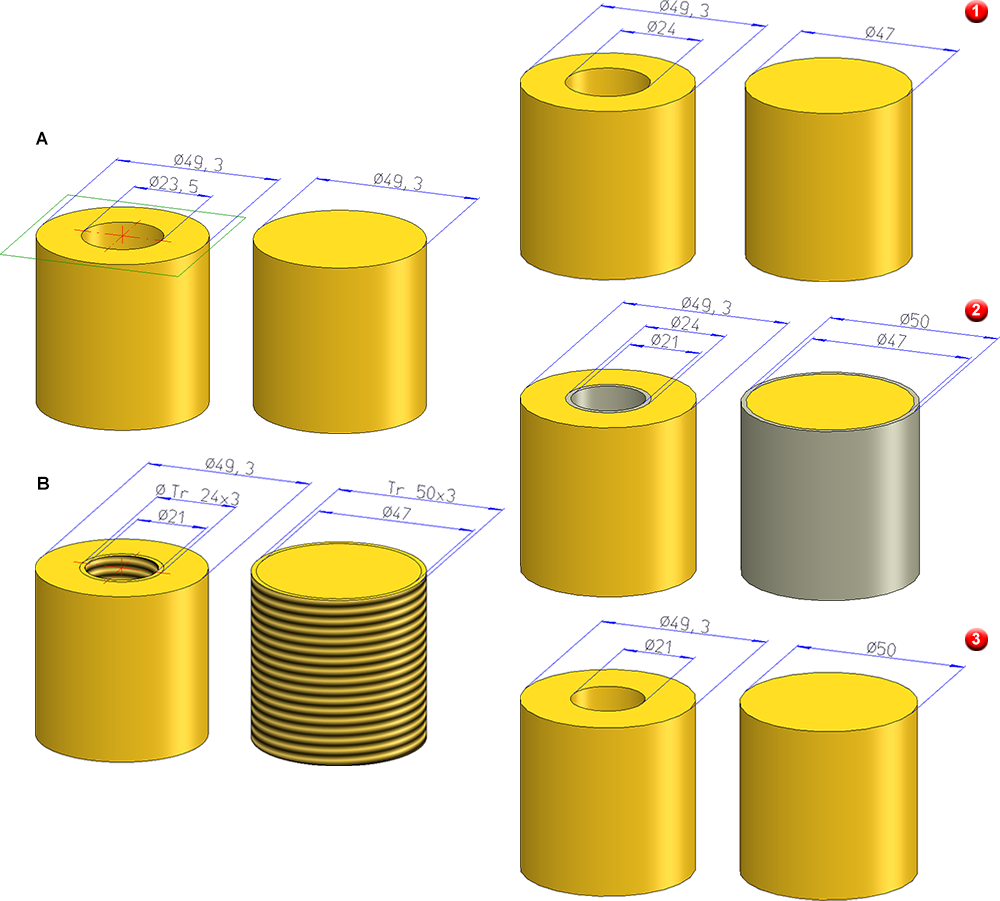

L'image ci-dessous illustre un cylindre de diamètre 49,3. Un perçage de 23,5 de diamètre a été ajouté dans le cylindre de gauche (A), puis un filetage interne de type DIN 103, Tr 24x3. À droite, c'est un filetage extérieur de type DIN 103 Tr 50x3 qui a été ajouté (B).

(1) Ne pas transférer
(2) Éléments séparés
(3) Associés avec l'élément supérieur





Dissoudre la hiérarchie des éléments

Si cette case est cochée, l'arborescence est décomposée pendant l'exportation, c'est-à-dire que tous les éléments seront combinés en une seule pièce. Aucune opération booléenne ne sera effectuée au cours du processus.



Décomposer les éléments non dépendants

Si cette case est cochée, la hiérarchie des éléments sans relation géométrique entre elles sera décomposée.

Si cette option est activée, la case Dissoudre la hiérarchie des éléments doit être décochée.



Transférer les strates

Vous pouvez spécifier ici si les strates et les couleurs qui doivent également être prises en compte lors de l'exportation.



Transférer les couleurs



Associer les tôles

Cochez cette case si vous voulez réunir tous les éléments inférieurs d'une tôle avec son élément supérieur, pour former ainsi un seul élément.



Élément dans différents fichiers *

Si cette case est cochée, chaque élément avec une géométrie est exporté dans un fichier séparé. Lors de l'exportation de fichiers STL ou VRML, le nom du fichier sera le nom spécifié lors de l'exportation suivi d'un numéro consécutif.

Ceci ne s'applique pas à l'exportation des fichiers STEP. Veuillez lire les informations importantes données à la page STEP.

Si la case Dissoudre la hiérarchie des éléments est cochée, aucun fichier d'élément ne sera créé !



Exporter les points libres

Vous pouvez spécifier ici si les points ou les arêtes libres doivent être pris en compte lors de l'exportation.



Exporter les arêtes libres



Exporter les esquisses

Vous pouvez spécifier ici si les esquisses devant être exportées. Vous pouvez exclure complètement les esquisses de l'exportation (Aucun), exporter toutes les esquisses ou exporter uniquement les esquisses dont l'objectif est "Élément".

Si les esquisses doivent être exportées, les cases des points libres et des arêtes libres doivent également être cochées. Sinon, un symbole d'alerte vous apparaît.



Exporter pièces standardisées **

Vous pouvez spécifier ici si les pièces standardisées (boulons, paliers à rouleaux, ressorts ...) doivent être prises en compte pour l'exportation.



Information d'adaptation via couleur de facette *

Vous pouvez spécifier ici, en cochant ou décochant la case, si les informations sur les ajustements doivent être transférées via la couleur de la surface. Si oui, le diamètre du perçage correspondant sera mis en évidence pour les éléments exportés. Pour cela, la case Transférer les couleurs doit être cochée !

Dans le fichier fitinfo_color.dat, qui se trouve dans le répertoire sys de HiCAD, il est spécifié quelle information d'ajustement doit être attribuée à quelle valeur RVB.



* Uniquement pour STEP
** Uniquement pour STEP et IFC
