Rogner les éléments d'esquisse
Esquisse > Usiner > Rogner
Cette fonction permet de supprimer les sections d'un élément d'esquisse jusqu'au point d'intersection le plus proche avec un autre élément d'esquisse. Il s'agit des points d'intersection formés par des lignes, des arcs, des ellipses et/ou des cercles.

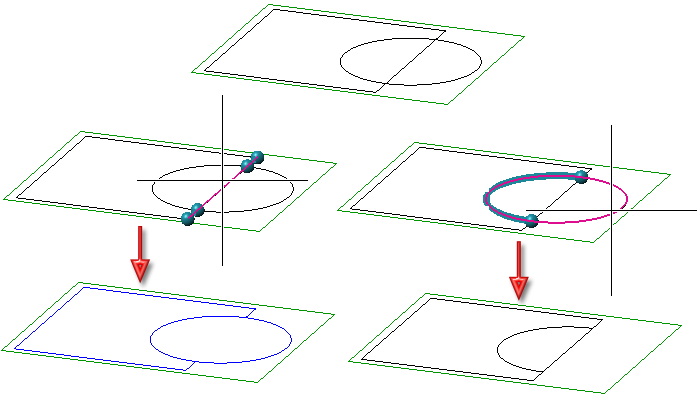

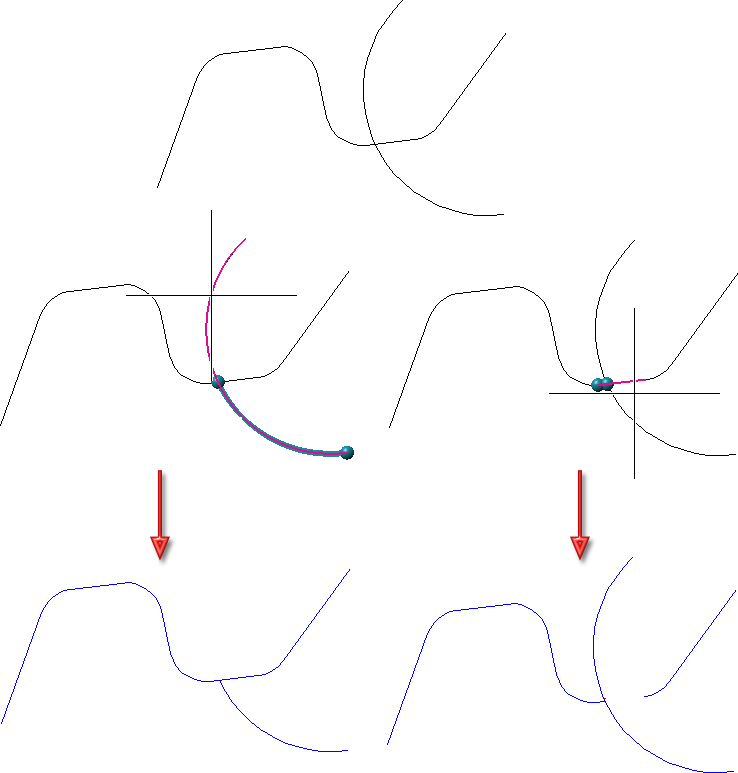

En déplaçant votre curseur sur la scène au-dessus de l'esquisse, HiCAD vérifie en fonction de la position actuelle du curseur si l'élément d'esquisse possède des points d'intersection avec d'autres éléments d'esquisse. Si c'est le cas, l'élément constitué des lignes d'esquisse qui aurait été supprimé sera surligné en couleur (magenta, Couleurs spéciales, Marquage 1). Les éléments constitués des lignes d'esquisse qui aurait été conservés ainsi que ses points finaux seront également surlignés en couleur (Couleurs spéciales, Prévisualisation). Les points finaux seront représentés par des sphères.
En cliquant avec le curseur, la suppression est exécutée.
Vous retrouvez d'autres fonctions de modification des éléments d'esquisse sous
dans le menu Modifier.
|
Rogner |
|
|
|
|
|
|
|
|
Modifier longueur |
|
|
|
|
|
|
|
|
Diviser |
|
|
|
|
|
|
|
|
|
Polyligne Dans ce sous-menu se trouvent d'autres fonctions pour modifier les polylignes. |
|
Divers |
|
|
|
|
|
|
|
|
|
ferme les polylignes ouvertes des esquisses, c'est-à-dire points initial et final seront connectés l'un à l'autre. |

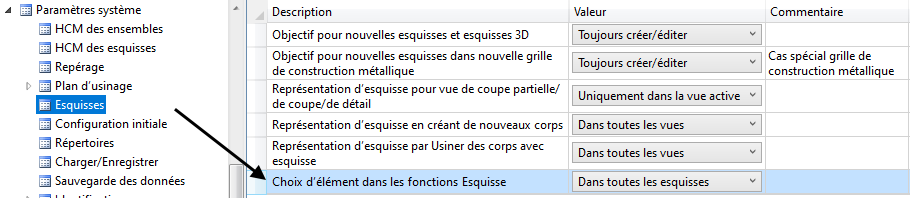

Il peut arriver dans les scènes que plusieurs esquisses ou lignes d'esquisse se chevauchent. Cela arrive notamment de façon courante pour la construction de façades. Pour, dans de tels cas, ne pas supprimer ou rogner par mégarde les mauvaises lignes d'esquisse, HiCAD vous offre la possibilité dans les fonctions Supprimer et Rogner de spécifier si seules les lignes de l'esquisse active doivent être sélectionnées ou les lignes de toutes les esquisses. Le paramétrage a lieu dans le Gestionnaire de Configuration sous Paramètres système > Esquisses avec le paramètre Choix d'élément dans les fonctions Esquisse. La valeur par défaut définie par ISD est Dans toutes les esquisses.
Si le paramètre Uniquement dans esquisse active est sélectionné, vous ne pourrez alors sélectionner, dans le cadre de ces fonctions, qu'une ligne qui se trouve dans l'esquisse active.
À savoir :

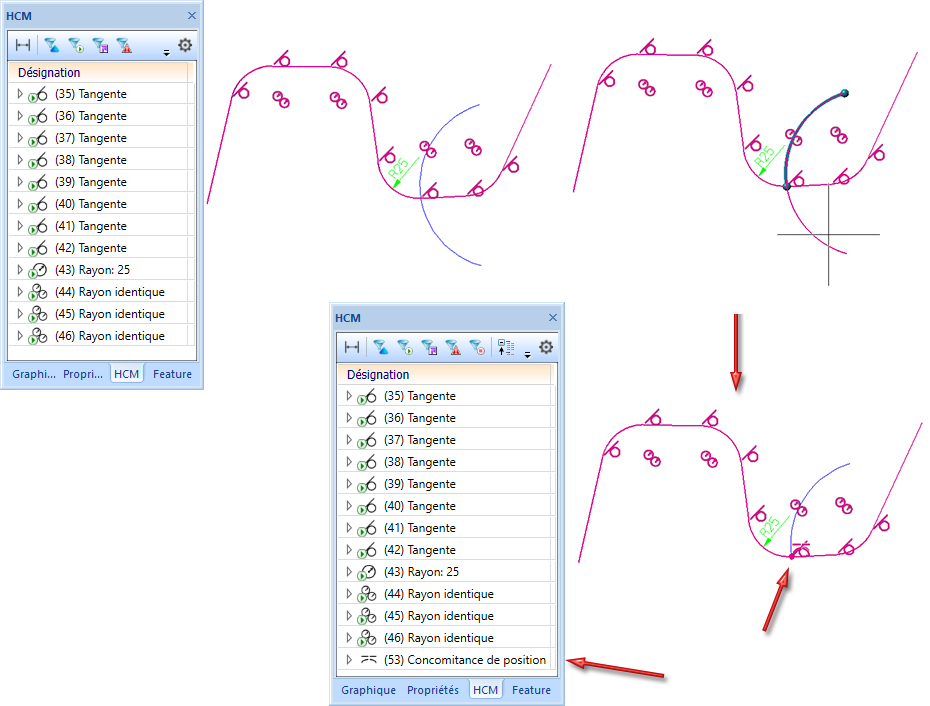

- Les contraintes HCM existantes seront prises en compte dans le cadre de ces fonctions.
- Dans les esquisses 3D, les contraintes de position entre la nouvelle fin de ligne et la ligne qui aura été rognée seront, autant que possible, attribuées.
- Des contraintes HCM de type longueur (distance, longueur, angle d'ouverture) peuvent également être harmonisées, par exemple si aucune contrainte de position n'est attribuée.
