Rogner la ligne
Rogner la ligne dans plan d'usinage
Esquisse > Usiner > Rogner > Rogner la ligne dans plan d'usinage
Cette fonction permet de supprimer le segment d'une ligne-élément jusqu'au plus proche point d'intersection avec une autre ligne-élément. La différence est ici que les lignes-éléments sont tout d'abord projetées sur le plan d'usinage, où les points d'intersection seront déterminés. Ceux-ci seront ensuite projetés à nouveau sur l'arête d'origine et le segment sera supprimé. Dans le cas de cercles et d'ellipses projetés sur un segment, plusieurs segments peuvent éventuellement être supprimés.

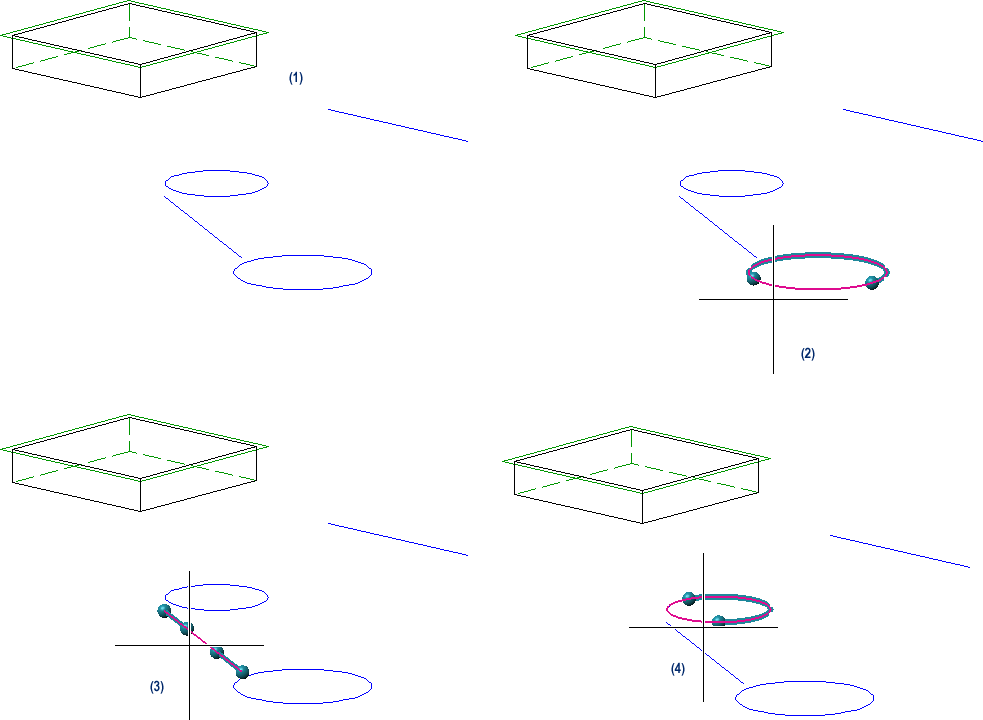

En haut à gauche : (1) Esquisse d'origine et plan d'usinage, (2) à (4) Exemples de segments trouvés
Rogner la ligne dans plan d'écran
Esquisse > Usiner > Rogner > Rogner la ligne dans plan d'écran
Cette fonction permet de supprimer un segment d'une ligne-élément jusqu'au plus proche point d'intersection avec une autre ligne-élément. La différence est ici que les lignes-éléments sont tout d'abord projetées sur le plan d'écran, où les points d'intersection seront déterminés. Ceux-ci seront ensuite projetés à nouveau sur l'arête d'origine et le segment sera supprimé. Dans le cas de cercles et d'ellipses projetés sur un segment, plusieurs segments peuvent éventuellement être supprimés.
